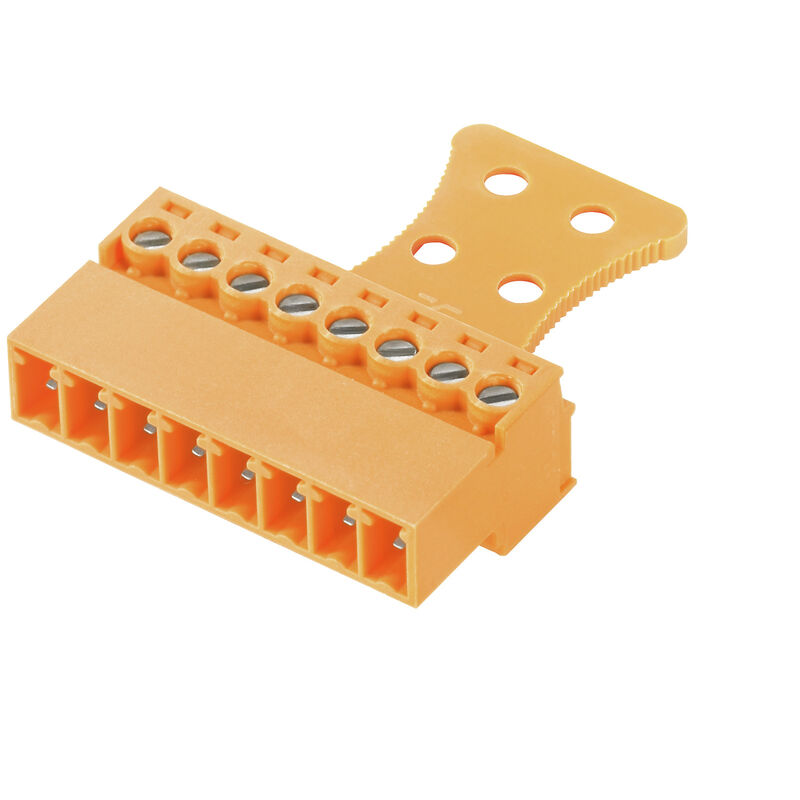

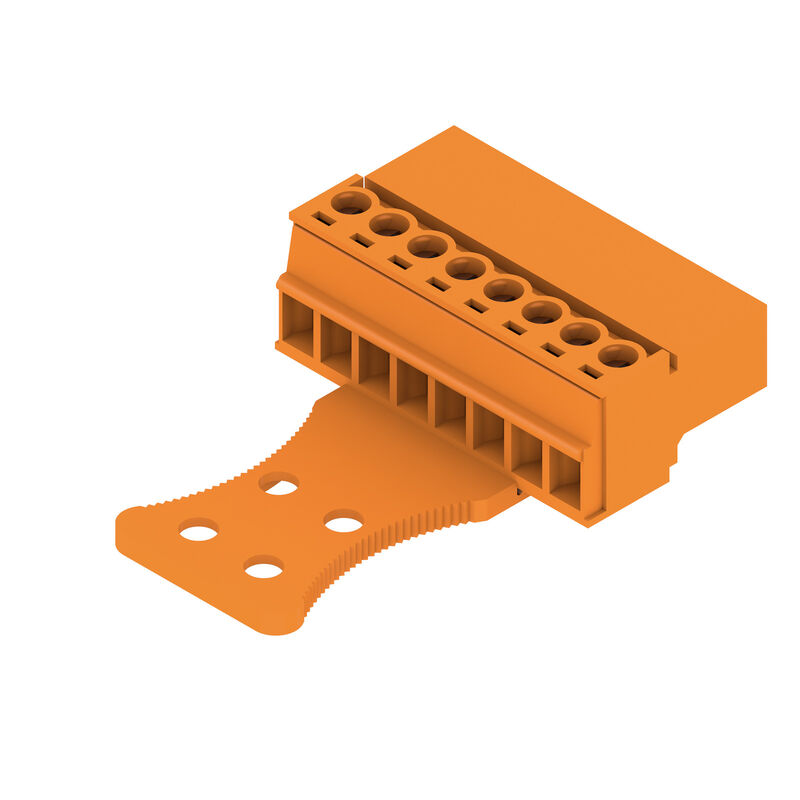

SCZ 3.81/08/180GZE SN OR BX

Connecteur pour circuit imprimé, Connecteur mâle, 3.81 mm, Nombre de pôles: 8, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte

Référence produit 1237040000

Propriétés

Informations générales de commande

Version	Connecteur pour circuit imprimé, Connecteur mâle, 3.81 mm, Nombre de pôles: 8, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte
Référence	1237040000
Type	SCZ 3.81/08/180GZE SN OR BX
GTIN (EAN)	4050118022377
Qté.	50 Pièce
Indices de produit	IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16
Emballage	Boîte

Dimensions et poids

Profondeur	42,1 mm
Profondeur (pouces)	1,657 inch
Hauteur	12,5 mm
Hauteur (pouces)	0,492 inch
Poids net	9,16 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	6c
REACH SVHC	Lead 7439-92-1
SCIP	cec56c8c-fe86-40ec-b01a-efe288a878ac

Paramètres système

Famille de produits	OMNIMATE Signal - série BC/SC 3.81
Type de raccordement	Raccordement installation
Technique de raccordement de conducteurs	Raccordement vissé
Pas en mm (P)	3,81 mm
Pas en pouces (P)	0,15 "
Orientation de la sortie du conducteur	180°
Nombre de pôles	8
L1 en mm	26,67 mm
L1 en pouce	1,05 "
Nombre de séries	1
Nombre de pôles	1
Section nominale	1 mm²
Protection au toucher selon DIN VDE 57 106	protection doigt enfiché/ protection appui de la main non enfiché
Protection au toucher selon DIN VDE 0470	IP 20 enfiché/ IP 10 non enfiché
Résistance de passage	≤5 mΩ
Codable	Oui
Longueur de dénudage	7 mm
Vis de serrage	M 2
Lame de tournevis	0,4 x 2,5
Norme lame de tournevis	DIN 5264
Cycles d'enfichage	25
Force d'enfichage/pôle, max.	8 N
Force d'extraction/pôle, max.	5 N
Couple de serrage	Type de couple: Raccordement des conducteurs Informations d'utilisation: Couple de serrage: min.: 0,2 Nm max.: 0,25 Nm

Données des matériaux

Matériau isolant	PA 66 GF 30
Couleur	Orange
Tableau des couleurs (similaire)	RAL 2000
Groupe de matériaux isolants	II
Indice de Poursuite Comparatif (CTI)	≥ 550
Classe d'inflammabilité selon UL 94	V-0
Matériau des contacts	Alliage de cuivre
Surface du contact	étamé
Structure en couches du contact mâle	4...8 µm Sn
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-50 °C
Température de fonctionnement , max.	120 °C
Plage de température montage, min.	-25 °C
Plage de température montage, max.	120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.	0,08 mm²
Plage de serrage, max.	1,5 mm²
Section de raccordement du conducteur, AWG, min.	AWG 28
Section de raccordement du conducteur, AWG, max.	AWG 16
Rigide, min. H05(07) V-U	0,2 mm²
Rigide, max. H05(07) V-U	1,5 mm²
souple, min. H05(07) V-K	0,2 mm²
souple, max. H05(07) V-K	1,5 mm²
avec embout isolé DIN 46 228/4, min.	0,2 mm²
avec embout isolé DIN 46 228/4, max.	1,5 mm²
avec embout, DIN 46228 pt 1, min.	0,2 mm²
avec embout selon DIN 46 228/1, max.	1,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø	2,4 mm x 1,5 mm ; 2,4 mm
Raccordement	Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,5 mm² Embout: Longueur de dénudage: nominal: 6 mm Embout recommandé: 0282600000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,75 mm² Embout: Longueur de dénudage: nominal: 6 mm Embout recommandé: 0282700000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1 mm² Embout: Longueur de dénudage: nominal: 6 mm Embout recommandé: 0372600000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1,5 mm² Embout: Longueur de dénudage: nominal: 7 mm Embout recommandé: 0372700000
Texte de réference	Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P) Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme	IEC 60664-1 IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)	17,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)	17,1 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	17,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)	15,2 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	2,5 kV
Tenue aux courants de faible durée	3 x 1s mit 76 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)	300 V
Tension nominale (groupe d'utilisation C / CSA)	50 V
Courant nominal (groupe d'utilisation B / CSA)	11 A
Courant nominal (groupe d'utilisation C / CSA)	11 A
Section de raccordement de câble AWG, min.	AWG 28
Section de raccordement de câble AWG, max.	AWG 16

Données nominales selon UL 1059

Institut (cURus)	CURUS
Certificat Nº (cURus)	E60693
Tension nominale (groupe d'utilisation B / UL 1059)	300 V
Tension nominale (groupe d'utilisation D / UL 1059)	300 V
Courant nominal (groupe d'utilisation B / UL 1059)	10 A
Courant nominal (groupe d'utilisation D / UL 1059)	10 A
Section de raccordement de câble AWG, min.	AWG 28
Section de raccordement de câble AWG, max.	AWG 16
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage	Boîte
Longueur VPE	215 mm
Largeur VPE	128 mm
Hauteur VPE	41 mm

Contrôles de type

Test : durabilité des marquages	Norme: DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96 Test: marque d'origine, identification du type, tension nominale, section nominale, pas, type de matériau, marque d'agrément UL, marque d'agrément CSA Évaluation: disponible Test: longévité Évaluation: réussite
Test : mauvais engagement (non-interchangeabilité)	Norme: DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 section 8.2.4.5.1 / 12.02 Test: marque d'origine Évaluation: disponible Test: longévité Évaluation: réussite
Test : section à fixer	Norme: DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 section 8.2.4.5.1 / 12.02 Type de conducteur: Type de conducteur et section du conducteur: rigide 0,08 mm² Type de conducteur et section du conducteur: semi-rigide 0,08 mm² Type de conducteur et section du conducteur: rigide 1,5 mm² Type de conducteur et section du conducteur: semi-rigide 1,5 mm² Type de conducteur et section du conducteur: AWG 28/1 Type de conducteur et section du conducteur: AWG 28/19 Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: disponible
Test des dommages causés aux et au desserrage accidentel des conducteurs	Norme: DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96 Exigence: 0,2 kg Type de conducteur: Type de conducteur et section du conducteur: semi-rigide 0,25 mm² Type de conducteur et section du conducteur: AWG 28/1 Type de conducteur et section du conducteur: AWG 28/19 Évaluation: réussite Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: H05V-U0.5 Évaluation: réussite Exigence: 0,4 kg Type de conducteur: Type de conducteur et section du conducteur: H07V-U1.5 Type de conducteur et section du conducteur: H07V-K1.5 Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: réussite
Test de décrochage	Norme: DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96 Exigence: 0,2 kg Type de conducteur: Type de conducteur et section du conducteur: semi-rigide 0,25 mm² Type de conducteur et section du conducteur: AWG 28/1 Type de conducteur et section du conducteur: AWG 28/19 Évaluation: réussite Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: H05V-U0.5 Évaluation: réussite Exigence: 0,4 kg Type de conducteur: Type de conducteur et section du conducteur: H07V-U1.5 Type de conducteur et section du conducteur: H07V-K1.5 Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: réussite

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
