SL-SMT 3.50/22/90G 3.2SN BK BX

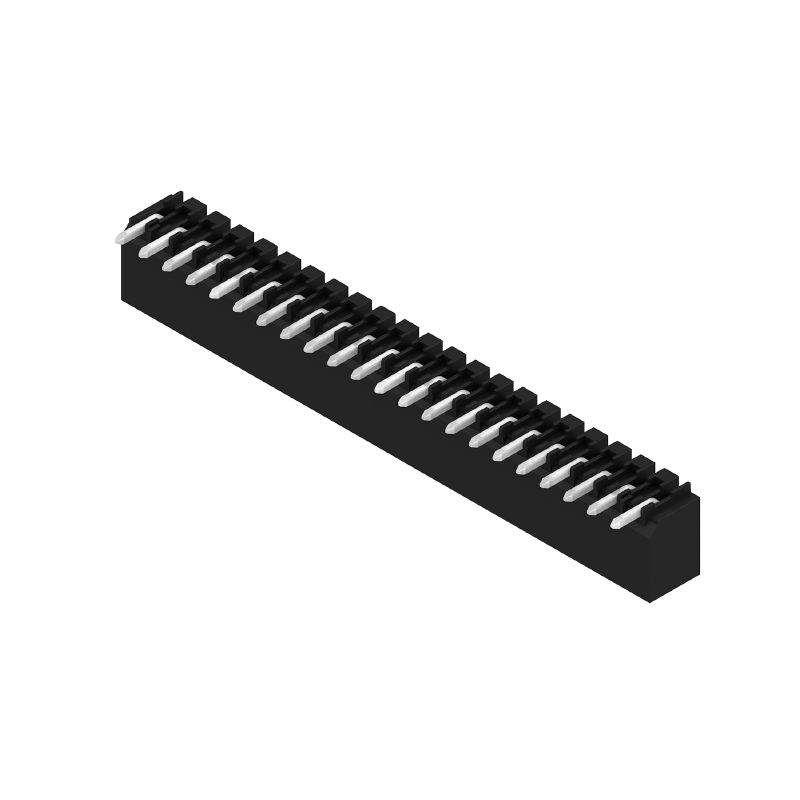

Illustration du produit
SL-SMT 3.50/22/90G 3.2SN BK BX

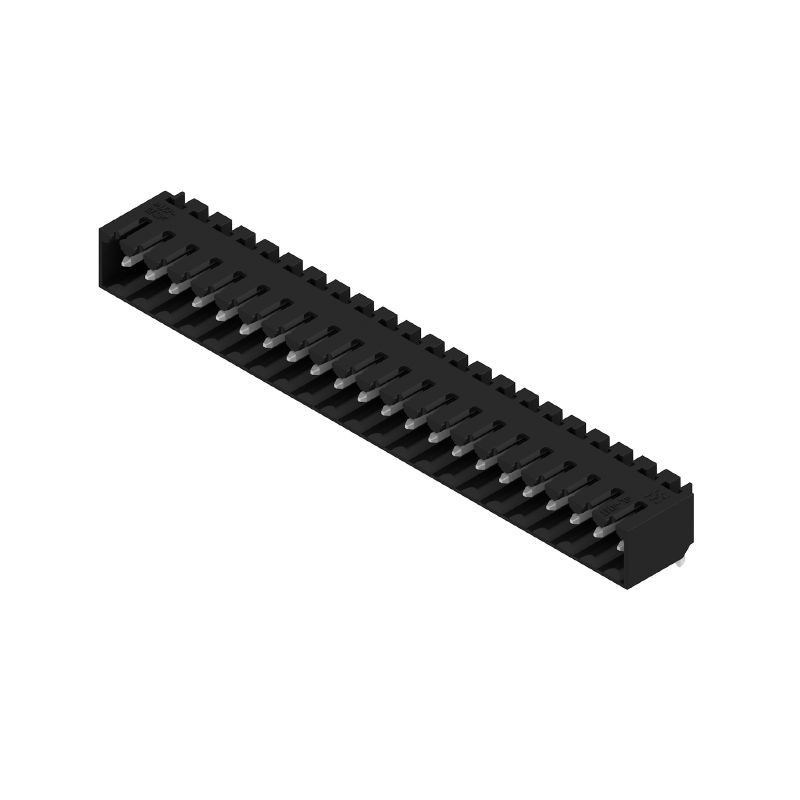

Illustration du produit
SL-SMT 3.50/22/90G 3.2SN BK BX
Dimensional drawing
L1 = 38.50 mm | P = 3.50 mm

SL-SMT 3.50/22/90G 3.2SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT/THR, 3.50 mm, Nombre de pôles: 22, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

Référence produit 1841830000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 8 Est la pièce opposée de 5 Autres produits de la même gamme 37
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT/THR, 3.50 mm, Nombre de pôles: 22, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Référence
1841830000
Type
SL-SMT 3.50/22/90G 3.2SN BK BX
GTIN (EAN)
4032248353187
Qté.
20  Pièce
Indices de produit
IEC: 320 V / 15 A
UL: 300 V / 10 A
Emballage
Boîte

Dimensions et poids

Profondeur
11,1  mm
Profondeur (pouces)
0,437  inch
Hauteur
10,7  mm
Hauteur (pouces)
0,421  inch
Hauteur version la plus basse
7,5  mm
Largeur
78,4  mm
Largeur (pouces)
3,087  inch
Poids net
6,526  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques du système

Famille de produits
OMNIMATE Signal - série BL/SL 3.50
Type de raccordement
Raccordement sur platine
Montage sur le circuit imprimé
Raccordement soudé THT/THR
Pas en mm (P)
3,5  mm
Pas en pouces (P)
0,138  "
Angle de sortie
90°
Nombre de pôles
22
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2  mm
Tolérance sur la longueur du picot à souder
0 / -0,3 mm
Dimensions du picot à souder
d = 1,2 mm
octogonal
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,4  mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Diamètre extérieur du plot de soudure
2,3  mm
Diamètre du trou de l'écran
2,1  mm
L1 en mm
73,5  mm
L1 en pouce
2,894  "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché/ protection appui de la main non enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Résistance de passage
≤5 mΩ
Codable
Oui
Force d'enfichage/pôle, max.
6  N
Force d'extraction/pôle, max.
6  N

Données des matériaux

Matériau isolant
LCP GF
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du contact mâle
2...3 µm Ni / 5...7 µm Sn
Température de stockage, min.
-40  °C
Température de stockage, max.
70  °C
Température de fonctionnement , min.
-50  °C
Température de fonctionnement , max.
100  °C
Plage de température montage, min.
-30  °C
Plage de température montage, max.
100  °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
15  A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
12  A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
13  A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
10  A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320  V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160  V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160  V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5  kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5  kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5  kV
Tenue aux courants de faible durée
3 x 1s mit 100 A

Données nominales selon CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1176845
Tension nominale (groupe d'utilisation B / CSA)
300  V
Tension nominale (groupe d'utilisation D / CSA)
300  V
Courant nominal (groupe d'utilisation B / CSA)
10  A
Courant nominal (groupe d'utilisation D / CSA)
10  A
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300  V
Tension nominale (groupe d'utilisation D / UL 1059)
300  V
Courant nominal (groupe d'utilisation B / UL 1059)
10  A
Courant nominal (groupe d'utilisation D / UL 1059)
10  A
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
Longueur VPE
168  mm
Largeur VPE
42  mm
Hauteur VPE
70  mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Diamètre du trou d'implantation D = 1,4+0,1 mm
• Diamètre du trou d'implantation D = 1,5 + 0,1 mm à partir de 9 pôles
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
