SVD 7.62HP/12/270G 3.2SN BK BX

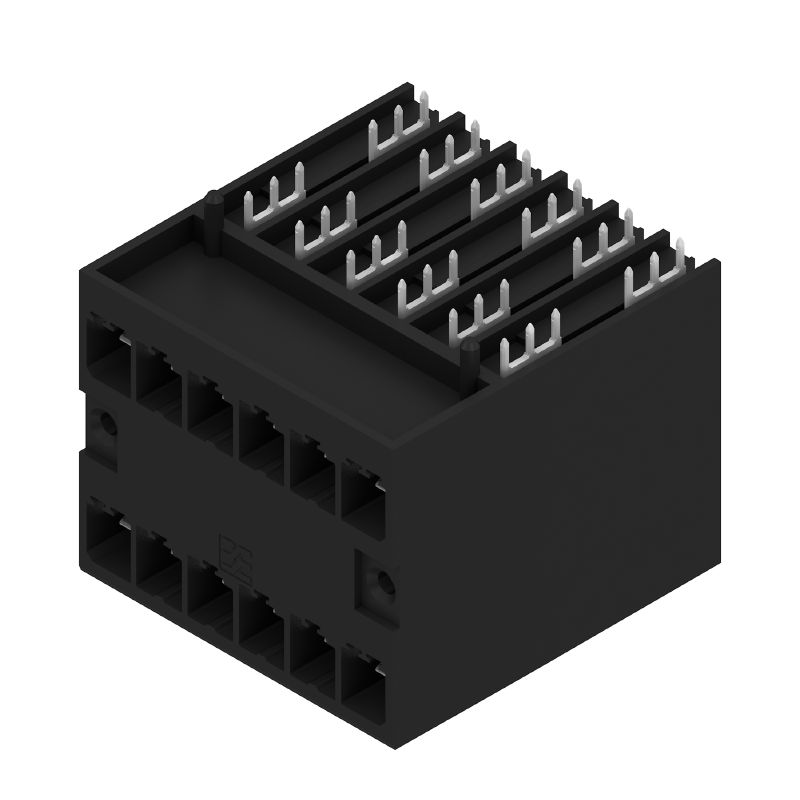

Imagen de producto
SVD 7.62HP/12/270G 3.2SN BK BX

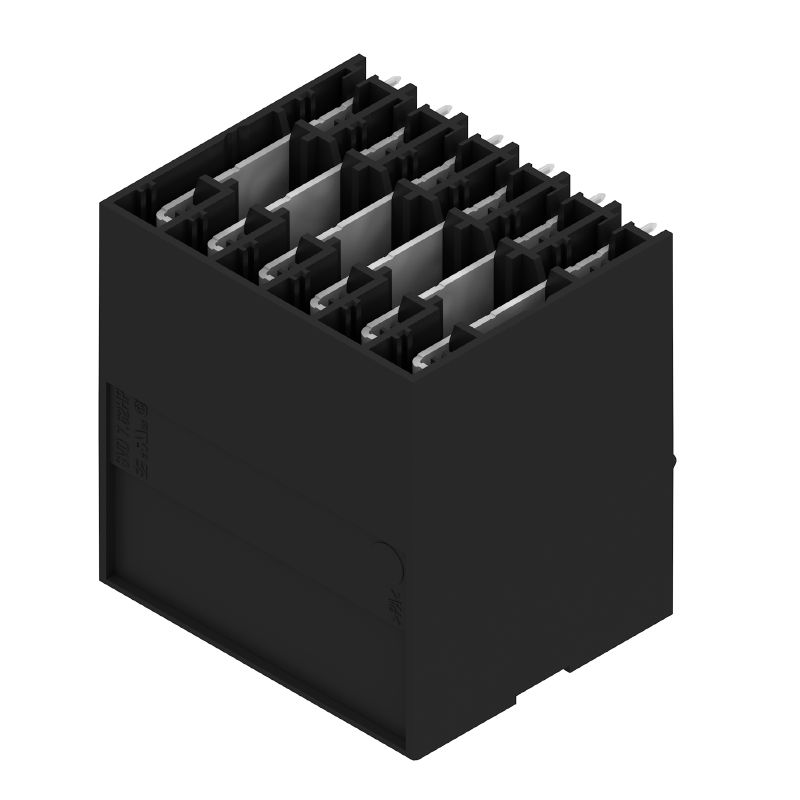

Imagen de producto
SVD 7.62HP/12/270G 3.2SN BK BX
Dimensional drawing
SVD 7.62HP/12/270G 3.2SN BK BX
Graph
SVD 7.62HP/12/270G 3.2SN BK BX
Graph
SVD 7.62HP/12/270G 3.2SN BK BX
Graph
High component density
Small and compact pitch
SVD 7.62HP/12/270G 3.2SN BK BX
Ventaja del producto
High component density
Small and compact pitch
SVD 7.62HP/12/270G 3.2SN BK BX
Ventaja del producto
High component density
Small and compact pitch
SVD 7.62HP/12/270G 3.2SN BK BX
Ventaja del producto
Space-saving power male header
Through PUSH IN connection system

SVD 7.62HP/12/270G 3.2SN BK BX

PCB plug-in connector, male header, closed side, THT solder connection, 7.62 mm, Number of poles: 12, 270°, Solder pin length (l): 3.2 mm, tinned, black, Box

N.º de artículo 1543340000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Es contrapieza de 5 Productos relacionados 6
승인 General ordering data Dimensions and weights Environmental Product Compliance 시스템 사양 자재 데이터 IEC 정격데이터 Rated data acc. to CSA Datos nominales según UL 1059 패키징 Important note Классификации

승인

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

General ordering data

Versione
PCB plug-in connector, male header, closed side, THT solder connection, 7.62 mm, Number of poles: 12, 270°, Solder pin length (l): 3.2 mm, tinned, black, Box
N. d’ordine
1543340000
Tipo
SVD 7.62HP/12/270G 3.2SN BK BX
GTIN (EAN)
4050118348361
CPZ
21 Pieza
Valores característicos del producto
IEC: 1000 V / 47 A
UL: 300 V / 30 A
Embalaje
Caja

Dimensions and weights

Profondità
48,9 mm
Profondità (pollici)
1,925 inch
Posizione verticale
41,9 mm
Высота (в дюймах)
1,65 inch
Высота, мин.
38,7 mm
Larghezza
91,88 mm
Width (inches)
3,617 inch
Peso netto
42,6 g

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

시스템 사양

Famiglia prodotti
OMNIMATE 파워 - 시리즈 BV/SV 7.62HP
Tipo di collegamento
Przyłącze dla obwodu drukowanego
Montaggio su circuito stampato
THT lödanslutning
Passo in mm (P)
7,62 mm
Passo in pollici (P)
0,3 "
Angolo di uscita
270°
Numero di poli
12
Numero di codoli a saldare per polo
3
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,3 mm
Dimensioni del codolo a saldare
0,8 x 1,0 mm
Dimensioni del codolo a saldare = tolleranza d
+0,1 / -0,1 mm
Diametro foro di equipaggiamento (D)
1,4 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 in mm
38,1 mm
L1 en pulgadas
1,5 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
Protección de dedos sobre la placa de circuito impreso
Protección contra contacto según DIN VDE 0470
IP 20
Tipo de protección
IP20
completamente montado
Resistencia de paso
≤2 mΩ
Codificable
Sí
Ciclos de enchufado
25

자재 데이터

Materiale isolante
PA GF
Colori
black
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
I
Comparative Tracking Index (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Materiale dei contatti
Aleación de Cu
Superficie dei contatti
estañado
Tipo de estañado
mate
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 4...8 µm Sn mate
Struttura a strati del connettore maschio
4...8 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
47 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
47 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
42 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
42 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1.000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
630 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
630 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
6 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
6 kV
Portata transitoria
3 x 1s mit 192 A
Distanza in aria, min.
6,9 mm
Distanza superficiale, min.
9,6 mm

Rated data acc. to CSA

Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo D / CSA)
5 A

Datos nominales según UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo C / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
30 A
Corrente nominale (Gruppo C / UL 1059)
30 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

패키징

Imballaggio
박스
Lunghezza VPE
338 mm
Larghezza VPE
130 mm
Altezza VPE
54 mm

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
