UR67-MP-HP-16DO-12-60M

UR67-MP-HP-16DO-12-60M

Automation Products - u-remote IP67, Répartiteur capteurs/actionneurs actifs, PROFINET V2.3, EtherNet/IP, EtherCAT, Multiprotocole

Référence produit 2426280000
Fiche technique Soutien à l'ingénierie Support logiciel Téléchargements de produits
Accessoires 12 Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Raccordements Sorties numériques Caractéristiques générales Tension d'alimentation Illustrations du produit Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E141197

Informations générales de commande

Version
Automation Products - u-remote IP67, Répartiteur capteurs/actionneurs actifs, PROFINET V2.3, EtherNet/IP, EtherCAT, Multiprotocole
Référence
2426280000
Type
UR67-MP-HP-16DO-12-60M
GTIN (EAN)
4050118434361
Qté.
1  Pièce

Dimensions et poids

Hauteur
17,6  mm
Hauteur (pouces)
0,693  inch
Largeur
59,6  mm
Largeur (pouces)
2,346  inch
Poids net
500  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8

Raccordements

Bus de terrain (BUS-IN)
1 x femelle M12 4 pôles
Codage D
Bus de terrain (BUS-OUT)
1 x femelle M12 4 pôles
Codage D
Raccordements E/S
8 x femelle M12 5 pôles
Codage A
Tension d'alimentation (AUX-IN)
1 x M12 mâle 5 pôles, codage L
Tension d'alimentation (AUX-OUT)
1 x M12 femelle 5 pôles, codage L

Sorties numériques

Affichage de diagnostic
Par voie
par LED
rouge
Courant max. par signal de sortie
2 A
Courant total max. des sorties
9 A (12 A cf. manuel)
Indicateur d'état
Par voie
par LED
jaune
Protégé contre les courts-circuits
Oui
Sorties numériques
  • Protection contre les courts-circuits:
    Oui
  • Protection de surcharge:
    Oui
  • Protection contre inversions de polarité:
    Oui
Tension de sortie High
max. 2 V
Tension de sortie Low
min. (UL -1)

Caractéristiques générales

Classe d'inflammabilité selon UL 94
UL 94
Degré de protection
IP67
Variantes de module
16 sorties numériques

Tension d'alimentation

Consommation de puissance des modules électroniques
100 mA typique
Protection contre inversions de polarité
Oui
Seuils
18 V DC ... 30 V DC
Tension de fonctionnement
24  V

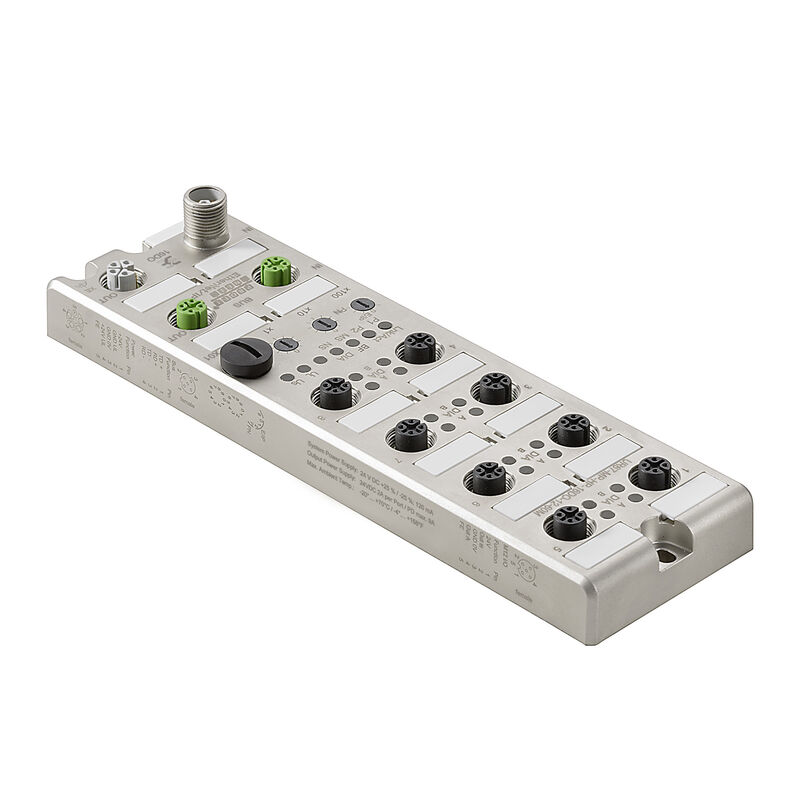

Illustrations du produit

Titre d'illustration #96 02
Illustration du produit

Classifications

ETIM 6.0
EC001599
ETIM 7.0
EC001599
ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 9.0
27-24-26-04
ECLASS 9.1
27-24-26-04
ECLASS 10.0
27-24-26-04
ECLASS 11.0
27-24-26-04
ECLASS 12.0
27-24-26-04
ECLASS 13.0
27-24-26-04
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
