Propriétés

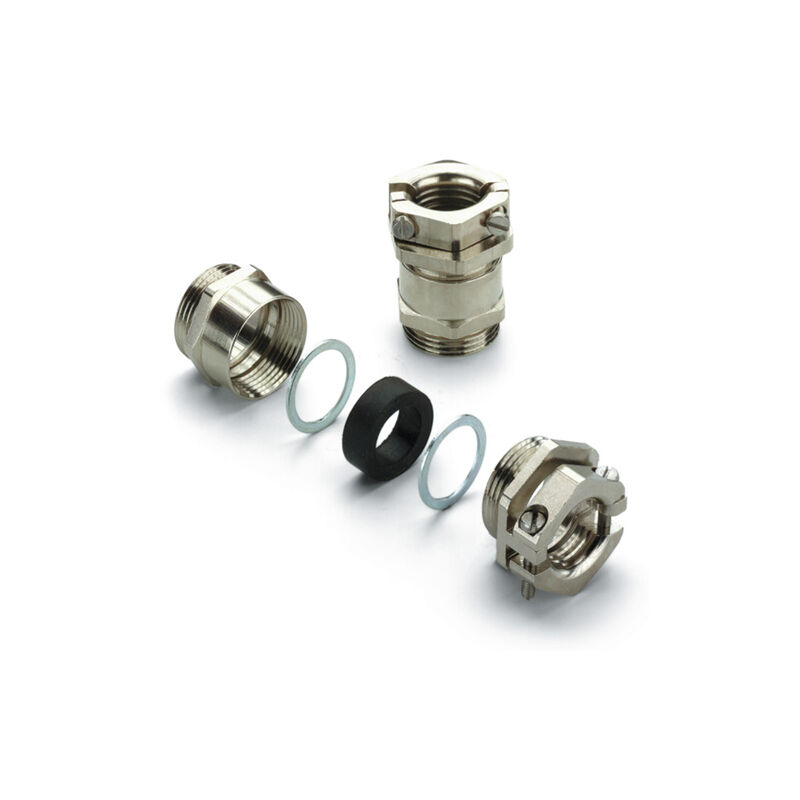

| Version | VG MS ZE (extracteur de presse-étoupe laiton standard), Raccord à vis, droit, M 32, 8 mm, OD min. 17 - OD max. 27 mm, IP65, Laiton, nickelé |
| Référence | 1778490000 |
| Type | VGM32-MS54 ZE |
| GTIN (EAN) | 4032248161508 |
| Qté. | 25 Pièce |
| Statut de livraison | Cet article ne sera plus disponible à l'avenir. |
| Disponible jusqu'à | 31.08.2024 |
| Produit de remplacement | [1909930000](~/p/1909930000) |
| Largeur | 36 mm |
| Largeur (pouces) | 1,417 inch |
| Longueur | 42 mm |
| Longueur (pouces) | 1,654 inch |
| Poids net | 140,24 g |
| Température de fonctionnement | -20 °C...80 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | b5ff1f66-ddba-4739-9fc0-0521ddb52139 |
| Bague d'etanchéité | NBR |
| Couple raccord, max. | 18 Nm |
| Couple raccord, min. | 18 Nm |
| Couple écrou borgne, max. | 12 Nm |
| Couple écrou borgne, min. | 12 Nm |
| Degré de protection | IP54 |
| Degré de protection avec GWDR | IP65 |
| Diamètre du câble extérieur, max. | 27 mm |
| Diamètre du câble extérieur, min. | 17 mm |
| Filetage (extérieur) | M 32 |
| Halogène | Non |
| Joint | NBR |
| Longueur du filetage | 8 mm |
| Matériau | Laiton, nickelé |
| Pas de vis | 1,5 mm |
| Plage de serrage, serre-câble, max. | 30 mm |
| Plage de serrage, serre-câble, min. | 19 mm |
| Plage de température d'utilisation, max. | 80 °C |
| Plage de température d'utilisation, min. | -20 °C |
| Presse-étoupes |
Métrique
M 32 |
| Taille de clé | 39 mm |
| Taille de clé 1 | 42 mm |
| Taille de clé 2 | 40 mm |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1778490000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-32 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-01 |
| ECLASS 13.0 | 27-14-08-01 |
| ECLASS 14.0 | 27-14-08-01 |
| ROHS | Conforme |
Accessoires
-
Référence produit:1076650000Conditionnement:25 Pièce
KSWN (joint plat - nylon), Bague d'étanchéité, M 32, Nylon 6
-
Référence produit:1777960000Conditionnement:50 Pièce
GWDR PO (joint plat - polyéthylène), Bague d'étanchéité, M 32, Polyéthylène
-
Référence produit:1737020000Conditionnement:100 Pièce
SKMU MS (contre-écrou laiton), Contre-écrou, M 32, 4 mm, Laiton, nickelé
-
Référence produit:1736260000Conditionnement:50 Pièce
GWDR NP (joint plat - néoprène), Bague d'étanchéité, M 32, Néoprène
