Propriétés
| Version | Protection contre la surtension, Basse tension, Protection surtension, avec contact à distance, TN-C |
| Référence | 3022900000 |

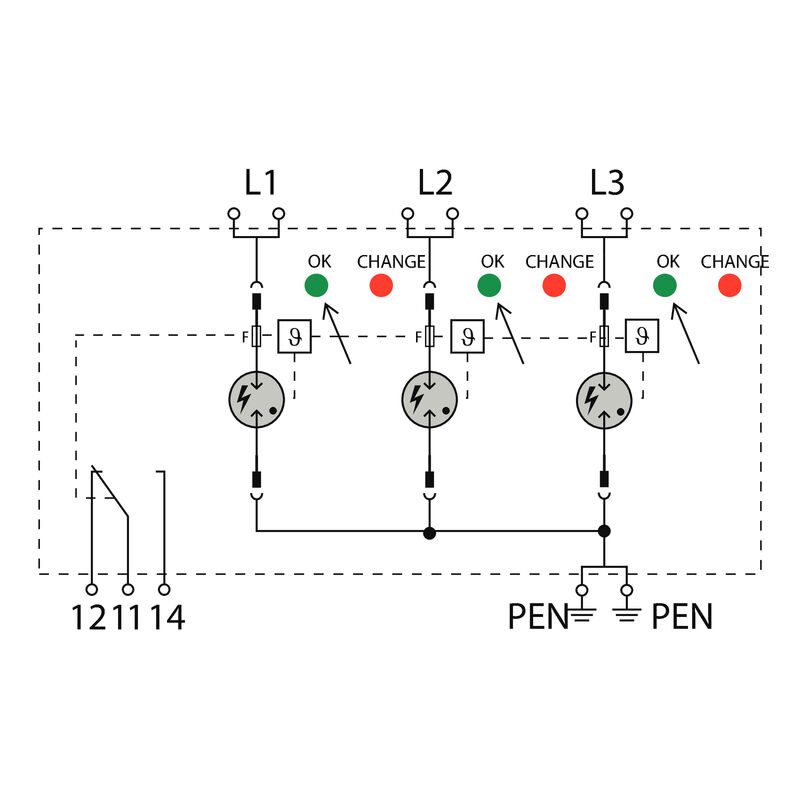

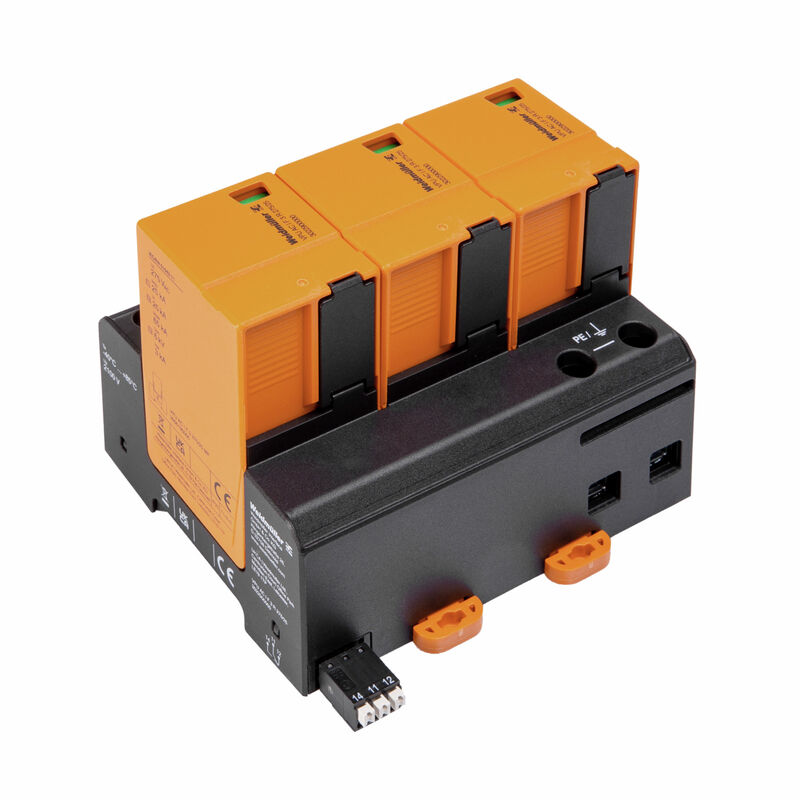

| Type | VPU AC I F 3 R 275/25 |
| GTIN (EAN) | 4099986942189 |
| Qté. | 1 Pièce |
| Profondeur | 86 mm |
| Profondeur (pouces) | 3,386 inch |
| Hauteur | 105 mm |
| Hauteur (pouces) | 4,134 inch |
| Largeur | 108 mm |
| Largeur (pouces) | 4,252 inch |
| Poids net | 835 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...85 °C |
| Humidité | 5 - 95 % d'humidité rel. |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Longueur de dénudage | 8 mm |
| Section de raccordement du conducteur, rigide, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,14 mm² |
| Type de raccordement | PUSH IN |
| Adapté pour | Installation comptage (sans courant de fuite) |
| Affichage fonction optique | verte = OK ; rouge = parafoudre défectueux - le remplacer |
| Altitude de service | ≤ 2000 m |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur |
Orange
noir |
| Degré de protection | IP20 en condition installée |
| Forme |
Boîtier d'installation ; 6 TE
Insta IP20 |
| Rail | TS 35 |
| Version |
Protection surtension
avec contact à distance |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Adapté pour | Installation comptage (sans courant de fuite) |
| Capacité de coupure du courant résiduel lfi | Non disponible, pour des raisons techniques |
| Classe d'exigence selon CEI 61643-11 |
Type I
Type II Type III |
| Classe d'exigence selon EN 61643-11 |
T1
T2 T3 |
| Contact de signalisation | 250 V 1A 1CO |
| Coordination énergétique |
Type I
Type II Type III |
| Courant de court-circuit ISCCR | 100 kA |
| Courant de décharge Imax (8/20 µs) fil-PE | 65 kA |
| Courant de foudre de test Iimp(10/350 µs) (L-PE) | 25 kA |
| Courant de fuite In (8/20 µs) fil-PE | 25 kA |
| Fusible |
Non nécessaire
disponible en interne |
| Niveau de protection Up à IN (L/N-PE) | ≤ 2,1 kV |
| Nombre de pôles | 3 |
| Normes |
IEC 61643-11
EN 61643-11 |
| Plage de fréquence, max. | 60 Hz |
| Plage de fréquence, min. | 50 Hz |
| Réseau basse tension | TN-C |
| Surtension temporaire - TOV | 442 V |
| Temps de réaction | <100 ns |
| Tension de réseau | 230 V / 400 V |
| Tension nominale (AC) | 230 V |
| Tension permanente maximum, Uc (AC) | 275 V |
| Type de tension | AC |
| Longueur de dénudage | 18 mm |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Type de raccordement | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 18 mm |
| Couple de serrage, min. | 3 Nm |
| Couple de serrage, max. | 4,5 Nm |
| Sections de raccordement, raccordement nominal | 16 mm² |
| Plage de serrage, min. | 1,5 mm² |
| Plage de serrage, max. | 35 mm² |
| Section de raccordement du conducteur, min. | 1,5 mm² |
| Section de raccordement du conducteur, max. | 35 mm² |
| Section de raccordement du conducteur, souple, min. | 1,5 mm² |
| Section de raccordement du conducteur, souple, max. | 25 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Section de raccordement, semi-rigide, max. | 35 mm² |
| Type de tension | AC |
| Nombre de pôles | 3 |
| Degré de protection | IP20 en condition installée |
| Couleur |
Orange
noir |
| Période | 5 ans |
| Informations sur le produit | If F1 > 315A gG, then the integrated backup fuse always operates before F1 |
| Agrément/Certificat/Document de conformité | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_256638) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319404) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=3022900000) |
| Documentation utilisateur |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_256378)
[FL_Application Note_Protection of SPDs_EN_WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_323850) [FL_Applikationsnotiz_Absicherung von SPDs_DE_WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_323851) |
| Catalogue | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Agréments |  |
| ROHS | Conforme |
