Propriétés
| Version | Protection contre la surtension, Basse tension, Monophasé, TN, TT, IT avec N, IT sans N |
| Référence | 2908500000 |

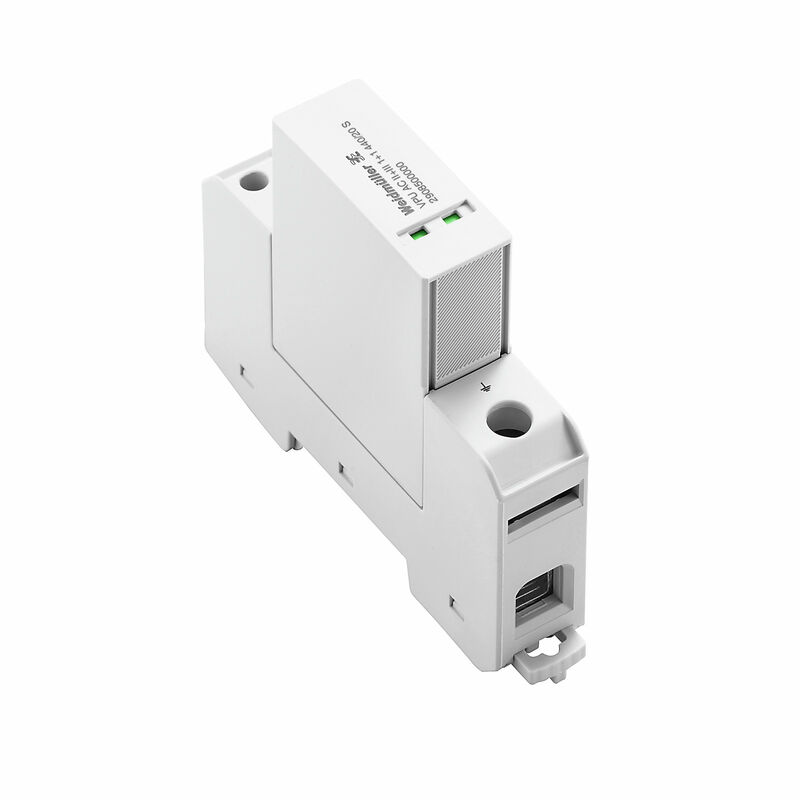

| Type | VPU AC II+III 1+1 440/20 S |
| GTIN (EAN) | 4099986190917 |
| Qté. | 1 Pièce |
| Profondeur | 70 mm |
| Profondeur (pouces) | 2,756 inch |
| Hauteur | 97 mm |
| Hauteur (pouces) | 3,819 inch |
| Largeur | 18 mm |
| Largeur (pouces) | 0,709 inch |
| Poids net | 148 g |
| Température de fonctionnement | -40 °C...85 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Affichage fonction optique | verte = OK ; rouge = parafoudre défectueux - le remplacer |
| Altitude de service | ≤ 2000 m |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur | gris |
| Degré de protection | IP20 en condition installée |
| Forme |
Boîtiers d'installation ; 1 TE
Insta IP20 |
| Rail | TS 35 |
| Segment | Distribution d'énergie |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Classe d'exigence selon CEI 61643-11 |
Type II
Type III |
| Classe d'exigence selon EN 61643-11 |
T2
T3 |
| Contact de signalisation | Non |
| Coordination énergétique |
Type II
Type III |
| Courant de court-circuit ISCCR | 25 kA |
| Courant de décharge (type III) | 3 kA |
| Courant de décharge Imax (8/20 µs) fil-PE | 20 kA |
| Courant de fuite Imax. (8/20 µs) (N-PE) | 40 kA |
| Courant de fuite In (8/20 µs) fil-PE | 10 kA |
| Courant de fuite In (8/20 µs) N-PE | 20 kA |
| Fusible | Aucun fusible nécessaire ≤ 100 A gG |
| Niveau de protection Up à IN (L/N-PE) | ≤ 1,7 kV |
| Niveau de protection Upà IN (N-PE) | ≤ 1,5 kV |
| Nombre de pôles | 2 |
| Normes |
IEC 61643-11
EN 61643-11 |
| Plage de fréquence, max. | 60 Hz |
| Plage de fréquence, min. | 50 Hz |
| Réseau basse tension |
Monophasé
TN TT IT avec N IT sans N |
| Surtension temporaire - TOV | 440 V |
| Temps de réaction | ≤ 25 ns |
| Tension de choc combiné UOC | 6 kV |
| Tension nominale (AC) | 230 V |
| Tension permanente maximum, Uc (AC) | 440 V |
| Tension permanente maximum, Uc (N-PE) | 255 V |
| Type de tension | AC |
| Niveau de protection ENTREE (L-PE) (type III) | ≤1 kV |
| Niveau de protection ENTREE (N-PE) (type III) | ≤1,4 kV |
| Conducteur section de raccordement PE, rigide, max. | 35 mm² |
| Conducteur section de raccordement PE, semi-rigide, max. | 35 mm² |
| Longueur de dénudage | 13 mm |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Type de raccordement | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 13 mm |
| Couple de serrage, min. | 1,2 Nm |
| Couple de serrage, max. | 2 Nm |
| Sections de raccordement, raccordement nominal | 10 mm² |
| Plage de serrage, min. | 2,5 mm² |
| Plage de serrage, max. | 35 mm² |
| Section de raccordement du conducteur, min. | 2,5 mm² |
| Section de raccordement du conducteur, max. | 10 mm² |
| Section de raccordement du conducteur, souple, min. | 2,5 mm² |
| Section de raccordement du conducteur, souple, max. | 6 mm² |
| Section de raccordement, semi-rigide, min. | 2,5 mm² |
| Section de raccordement, semi-rigide, max. | 10 mm² |
| Type de tension | AC |
| Nombre de pôles | 2 |
| Degré de protection | IP20 en condition installée |
| Couleur | gris |
| Période | 5 ans |
| Informations sur le produit | Pour les applications en courant continu, veuillez utiliser le fusible du SIBA de type NH2XL aR/aSF CC 1 500 V |
| Agrément/Certificat/Document de conformité | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305231) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2908500000) |
| Spécifications appel d'offre | [Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) |
| Documentation utilisateur | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Agréments |  |
| ROHS | Conforme |
