Propriétés
Version | Blocs de jonction de distribution de potentiel, Raccordement vissé, Gris clair, 35 mm², 214 A, 1000 V, Nombre de raccordements: 18, Nombre d'étages: 1, Plaque de montage, TS 35, V-0, Wemid |
Référence | 1562190000 |

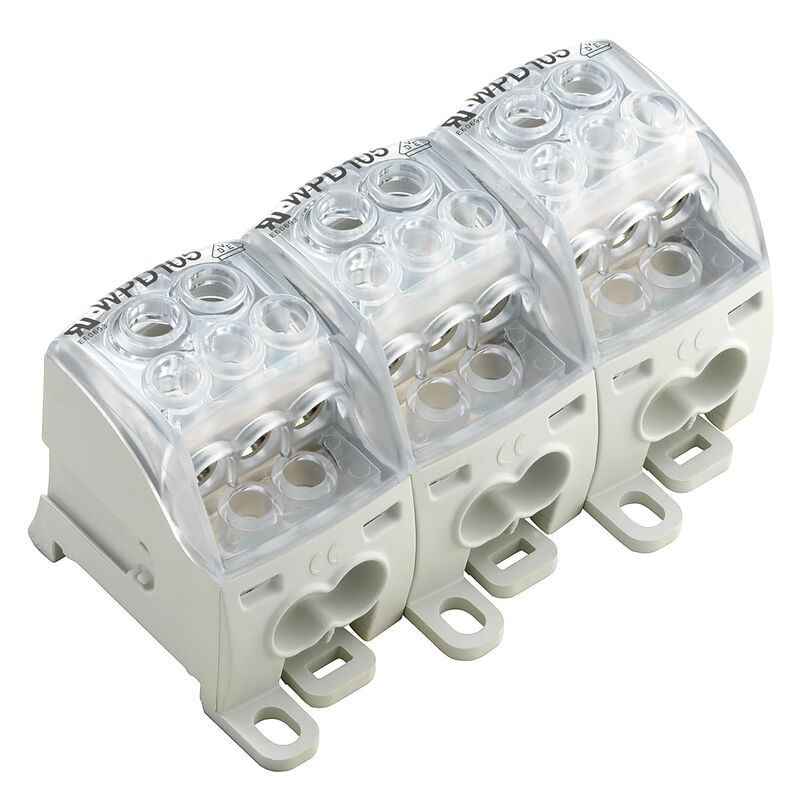

Type | WPD 305 3X35/6X25+9X16 3XGY |
GTIN (EAN) | 4050118385274 |
Qté. | 1 Pièce |
Profondeur | 53,7 mm |
Profondeur (pouces) | 2,114 inch |
Hauteur | 70 mm |
Hauteur (pouces) | 2,756 inch |
Largeur | 106,8 mm |
Largeur (pouces) | 4,205 inch |
Poids net | 434 g |
Température de stockage | -25 °C...55 °C |
Température d'utilisation permanente, min. | -50 °C |
Température d'utilisation permanente, max. | 130 °C |
Statut de conformité RoHS | Conforme avec exemption |
Exemption RoHS (le cas échéant/connue) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
Matériau | Wemid |
Couleur | Gris clair |
Classe d'inflammabilité selon UL 94 | V-0 |
Version | Raccordement vissé |
Flasque de fermeture nécessaire | Non |
Nombre de polarités | 3 |
Nombre d'étages | 1 |
Nombre de points de contact par étage | 6 |
Nombre de potentiels par étage | 3 |
Etages internes pontés | Oui |
Raccordement PE | Non |
Rail |
Plaque de montage
TS 35 |
Fonction N | Non |
Fonction PE | Non |
Fonction PEN | Non |
Côté ouvert | fermé |
Instruction de montage | Rail/plaque de montage |
Type de montage | monté |
Version à l#92épreuve de l#92explosion | Oui |
Type de raccordement, autre raccordement | Raccordement vissé |
Nombre de raccordements | 18 |
Section de raccordement du conducteur, rigide, max. | 35 mm² |
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 25 mm² |
Section de raccordement, semi-rigide, max. | 35 mm² |
Sens de raccordement | latéralement |
Type de raccordement | Raccordement vissé |
Type de raccordement 2 | Raccordement vissé |
Instruction de montage | Rail/plaque de montage |
Nombre de pôles | 3 |
Normes |
IEC 60947-7-1
UL 1059 |
Rail |
Plaque de montage
TS 35 |
Section nominale | 35 mm² |
Tension nominale | 1 000 V |
Tension nominale AC | 1 000 V |
Tension nominale DC | 1 000 V |
Courant nominal | 214 A |
Normes |
IEC 60947-7-1
UL 1059 |
Informations sur le produit | L'alvéole de test respecte la classe d'inflammabilité V-2 selon UL94. |
Agrément/Certificat/Document de conformité |
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37504) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39544) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1562190000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1562190000) |
Documentation utilisateur |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD 305](https://mdcop.weidmueller.com/mediadelivery/asset/900_89342) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-19 |
ECLASS 14.0 | 27-25-01-19 |
Agréments | ![CE](/picture/CE.gif) ![DETNORVER](/picture/DETNORVER.gif) |
ROHS | Conforme |
