Propriétés

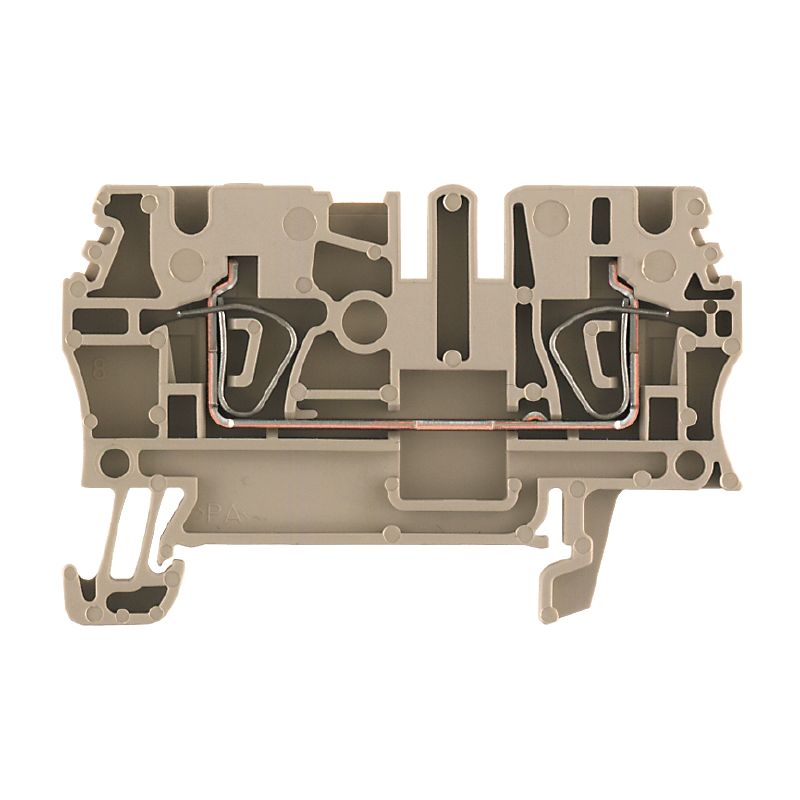

| Version | Borne traversante, Raccordement à ressort, 2.5 mm², 800 V, 24 A, Beige foncé |
| Référence | 1781820000 |
| Type | ZDU 2.5 PACK |
| GTIN (EAN) | 4032248174782 |
| Qté. | 1 Pièce |
| Profondeur | 40 mm |
| Profondeur (pouces) | 1,575 inch |
| Hauteur | 40,5 mm |
| Hauteur (pouces) | 1,594 inch |
| Largeur | 59 mm |
| Largeur (pouces) | 2,323 inch |
| Poids net | 125 g |
| Température de stockage | -25 °C...55 °C |
| plage de température d'utilisation | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | DEMKO15ATEX1467U |
| Certificat Nº (IECEX) | IECEXULD15.0008U |
| Tension max. (ATEX) | 550 V |
| Courant (ATEX) | 22 A |
| Section max. du conducteur (ATEX) | 4 mm² |
| Tension max. (IECEX) | 550 V |
| Courant (IECEX) | 22 A |
| Section max. du conducteur (IECEX) | 4 mm² |
| plage de température d'utilisation | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Identification EN 60079-7 | Ex eb II C Gb |
| Plaquette de marquage Ex 2014/34/EU | II 2 G D |
| Version |
Raccordement à ressort
pour connecteur transversal enfichable libre d'un côté |
| Flasque de fermeture nécessaire | Non |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement à ressort |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 10 mm |
| Nombre de raccordements | 2 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Type de raccordement | Raccordement à ressort |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section nominale | 2,5 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 24 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Puissance dissipée conformément à CEI 60947-7-x | 0,77 W |
| Agrément/Certificat/Document de conformité |
[CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [17-AV4BO-0546U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318069) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Agréments |           |
| ROHS | Conforme |
Accessoires
-
Référence produit:2749610000Conditionnement:1 Pièce
Outils de montage, Largeur de la lame (B): 3.5 mm, longueur de la lame: 100 mm, Epaisseur de la lame (A): 0.6 mm
-
Référence produit:1805490000Conditionnement:100 Pièce
Accessoires, Support de repère
-
Référence produit:1805520000Conditionnement:100 Pièce
Accessoires, Support de repère
