Propriétés

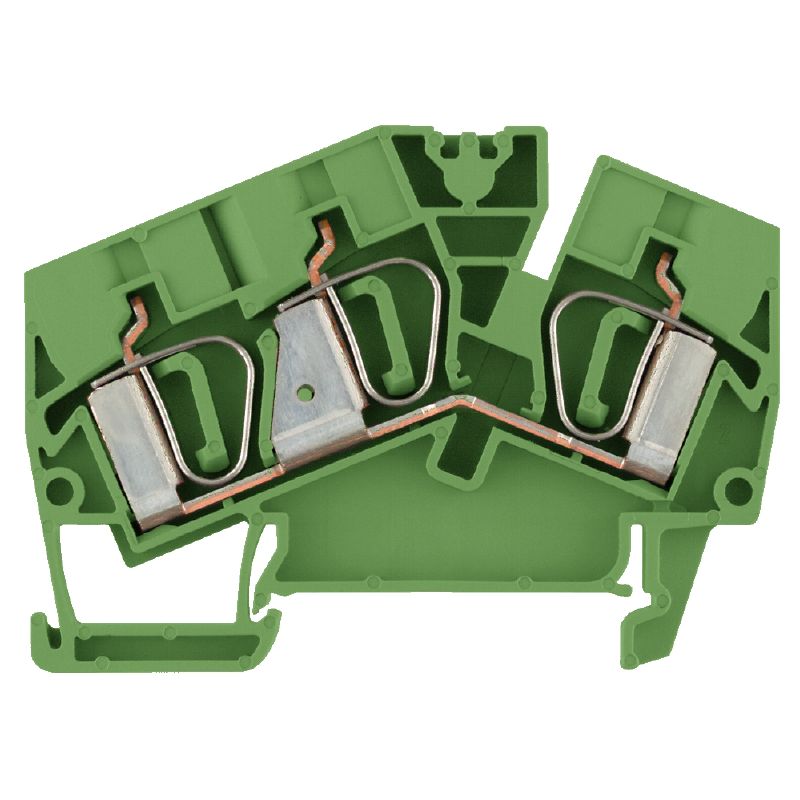

| Version | Borne traversante, Raccordement à ressort, 6 mm², 400 V, 41 A, vert |
| Référence | 2814090000 |
| Type | ZDU 6-2/3AN GN |
| GTIN (EAN) | 4064675298533 |
| Qté. | 50 Pièce |
| Profondeur | 49,5 mm |
| Profondeur (pouces) | 1,949 inch |
| Hauteur | 68 mm |
| Hauteur (pouces) | 2,677 inch |
| Largeur | 8,1 mm |
| Largeur (pouces) | 0,319 inch |
| Poids net | 19,36 g |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | vert |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | DEMKO16ATEX1808U |
| Certificat Nº (IECEX) | DEMKO16ATEX1808U |
| Tension max. (ATEX) | 550 V |
| Courant (ATEX) | 38 A |
| Section max. du conducteur (ATEX) | 10 mm² |
| Tension max. (IECEX) | 550 V |
| Courant (IECEX) | 38 A |
| Section max. du conducteur (IECEX) | 10 mm² |
| Version |
Raccordement à ressort
pour connecteur transversal enfichable libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 3 |
| Etages internes pontés | Non |
| Rail | TS 35 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement à ressort |
| Dimension de la lame | 0,8 x 4,0 mm |
| Nombre de raccordements | 3 |
| Plage de serrage, max. | 10 mm² |
| Plage de serrage, min. | 0,22 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 8 |
| Section de raccordement du conducteur, AWG, min. | AWG 22 |
| Section de raccordement du conducteur, rigide, max. | 10 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 6 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 6 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 10 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 6 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | en biais |
| Type de raccordement | Raccordement à ressort |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 8 |
| Section de raccordement du conducteur, AWG, min. | AWG 22 |
| Section nominale | 6 mm² |
| Tension nominale | 400 V |
| Tension nominale DC | 800 V |
| Courant nominal | 41 A |
| Courant avec conducteur max. | 41 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 0,78 mΩ |
| Degré de pollution | 3 |
| Certificat Nº (UR) | E60693 |
| Courant gr. C (UR) | 45 A |
| Taille du conducteur Câblage d'installation max. (UR) | 8 AWG |
| Taille du conducteur Câblage d'installation min. (UR) | 22 AWG |
| Taille du conducteur Câblage d'usine max. (UR) | 8 AWG |
| Taille du conducteur Câblage d'usine min. (UR) | 22 AWG |
| Tension Gr C (UR) | 600 V |
| Agrément/Certificat/Document de conformité |
[17-AV4BO-0545U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318068)
[DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274673) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2814090000) |
| Catalogue | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Agréments |          |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certificat Nº (UR) | E60693 |
