Tulajdonságok
| Változat | Földelő sorkapcsok, PUSH IN, 50 mm², Zöld / sárga |
| Rendelési szám | 2742110000 |

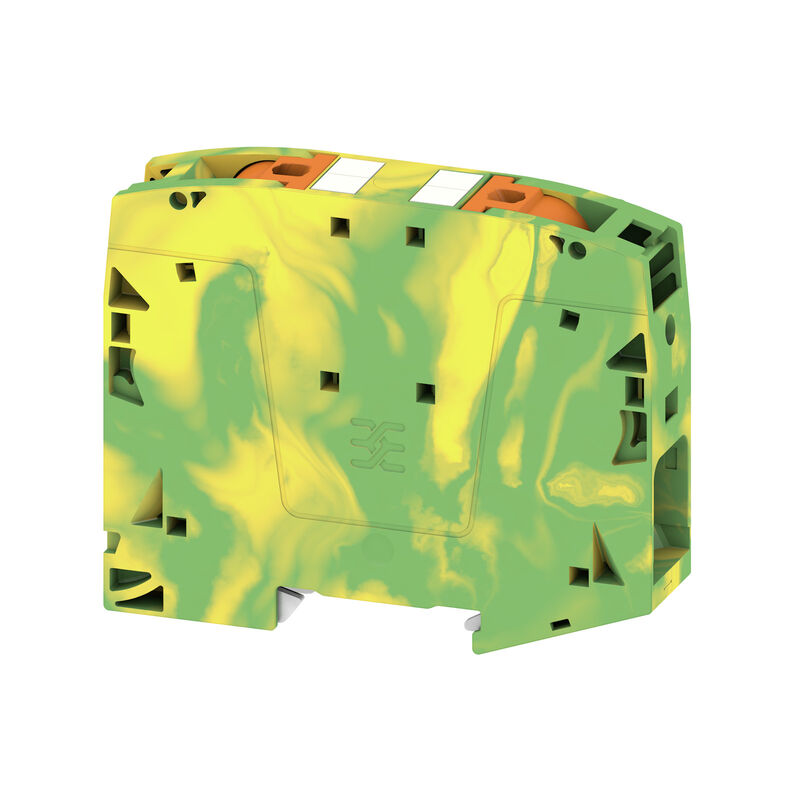

| Típus | A2C 50/70 PE DL |
| GTIN (EAN) | 4064675002505 |
| Qty. | 5 Darab |
| Mélység | 80,5 mm |
| Mélység (coll) | 3,169 inch |
| Magasság | 101,5 mm |
| Magasság (coll) | 3,996 inch |
| Szélesség | 20 mm |
| Szélesség (coll) | 0,787 inch |
| Nettó tömeg | 163,86 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | Zöld / sárga |
| A működési elemek színe | narancssárga |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | TUEV16ATEX7909U |
| Tanúsítvány száma (IECEX) | IECEXTUR16.0036U |
| Vezetékkeresztmetszet, max. (ATEX) | 70 mm² |
| Vezetékkeresztmetszet, max. (IECEX) | 70 mm² |
| Véglap szükséges | Nem |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Keresztkötött szintek belül | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Igen |
| PEN funkció | Nem |
| Felpattintható | Igen |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | zárt |
| Rögzítés típusa | TS 35 |
| Csatlakozás típusa, kiegészítő csatlakozás | PUSH IN |
| Csatlakozás típusa | PUSH IN |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 30 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 10 mm² |
| Kés mérete | 1,0 x 5,5 mm |
| Rögzítési tartomány, névleges csatlakozás, max. | 70 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 10 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 70 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 50 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 50 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 70 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 10 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 16 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 10 mm² |
| Szabványok | IEC 60947-7-2 |
| Sín | TS 35 |
| Névleges keresztmetszet | 50 mm² |
| Névleges feszültség a szomszédos kapcsokra vonatkozóan | 1 000 V |
| Névleges DC feszültség | 1 500 V |
| Szabványok | IEC 60947-7-2 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,21 mΩ |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253715)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253940) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153823) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206050) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2742110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2742110000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2742110000&norm=0) |
| User Documentation | [NTI A2C 50/70](https://mdcop.weidmueller.com/mediadelivery/asset/900_253718) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9,1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Jóváhagyások |       |
| ROHS | Megfelel |
