Tulajdonságok

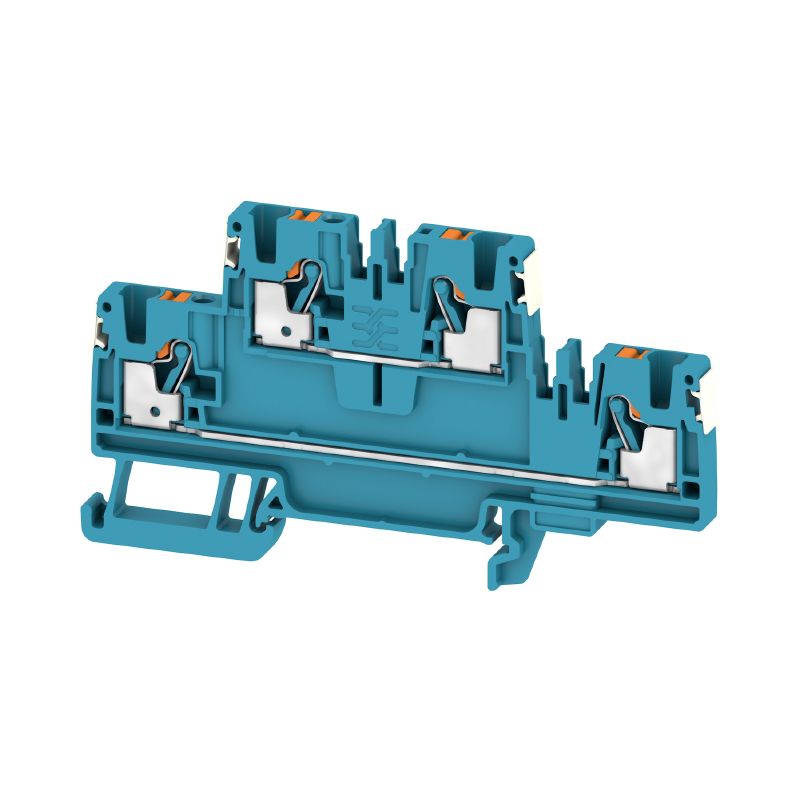

| Változat | Átvezető sorkapocs, Kétemeletes sorkapocs, PUSH IN, 2.5 mm², 800 V, 24 A, kék |
| Rendelési szám | 2675120000 |
| Típus | A2T 2.5 DL BL |
| GTIN (EAN) | 4050118716276 |
| Qty. | 50 Darab |
| Mélység | 50,5 mm |
| Mélység (coll) | 1,988 inch |
| Mélység DIN sínnel együtt | 51 mm |
| Magasság | 50,5 mm |
| Magasság (coll) | 1,988 inch |
| Szélesség | 5,1 mm |
| Szélesség (coll) | 0,201 inch |
| Nettó tömeg | 14,08 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | kék |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | TUEV16ATEX7909U |
| Tanúsítvány száma (IECEX) | IECEXTUR16.0036U |
| Max. feszültség (ATEX) | 550 V |
| Áram (ATEX) | 20 A |
| Vezetékkeresztmetszet, max. (ATEX) | 2.5 mm² |
| Max. feszültség (IECEX) | 550 V |
| Áram (IECEX) | 20 A |
| Vezetékkeresztmetszet, max. (IECEX) | 2.5 mm² |
| Véglap szükséges | Igen |
| Potenciálok száma | 2 |
| Szintek száma | 2 |
| Rögzítési pontok száma szintenként | 2 |
| Keresztkötött szintek belül | Nem |
| Sín | TS 35 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Csatlakozás típusa, kiegészítő csatlakozás | PUSH IN |
| Csatlakozás típusa | PUSH IN |
| Csatlakozás típusa 2 | PUSH IN |
| Csatlakozások száma | 4 |
| Csupaszolási hossz | 10 mm |
| Iker érvéghüvelyek, max. | 0,75 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Mérőeszköz, IEC 60947-1 | A3 |
| Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1 |
|
| Műanyag galléros érvéghüvely csőhossza DIN 46228/4 |
|
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Tube length for twin wire-end ferrule |
|
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 28 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 2,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 28 |
| Névleges keresztmetszet | 2,5 mm² |
| Névleges feszültség | 800 V |
| Névleges DC feszültség | 800 V |
| Névleges áram | 24 A |
| Áram maximum vezetékoknál | 24 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,33 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,77 W |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58079)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0270U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318071) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153774) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205773) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675120000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675120000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675120000&norm=0) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Jóváhagyások |        |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURusEX) | E184763 |
