Tulajdonságok

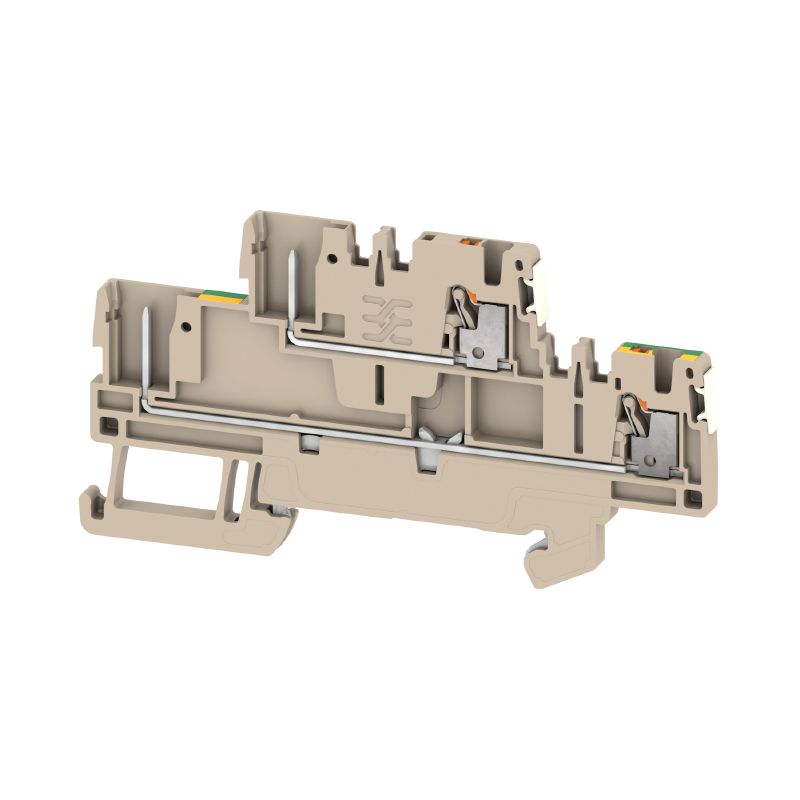

| Változat | Átvezető sorkapocs, PUSH IN, 1.5 mm², 500 V, 17.5 A, sötétbézs |
| Rendelési szám | 2675790000 |
| Típus | APGTB 1.5 2T FT-PE 4C/2 DL |
| GTIN (EAN) | 4050118716382 |
| Qty. | 50 Darab |
| Mélység | 45 mm |
| Mélység (coll) | 1,772 inch |
| Mélység DIN sínnel együtt | 46 mm |
| Magasság | 84,5 mm |
| Magasság (coll) | 3,327 inch |
| Szélesség | 3,5 mm |
| Szélesség (coll) | 0,138 inch |
| Nettó tömeg | 10,27 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | sötétbézs |
| A működési elemek színe | narancssárga |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | TUEV16ATEX7940U |
| Tanúsítvány száma (IECEX) | IECEXTUR16.0046U |
| Max. feszültség (ATEX) | 500 V |
| Áram (ATEX) | 10.5 A |
| Vezetékkeresztmetszet, max. (ATEX) | 1.5 mm² |
| Max. feszültség (IECEX) | 500 V |
| Áram (IECEX) | 10.5 A |
| Vezetékkeresztmetszet, max. (IECEX) | 1.5 mm² |
| Véglap szükséges | Igen |
| Szintek száma | 2 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Igen |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Igen |
| PEN funkció | Nem |
| Felpattintható | Igen |
| Felszerelés típusa | TS 35 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Rögzítés típusa | Felpattintható |
| Csatlakozás típusa, kiegészítő csatlakozás | dugaszolható |
| Csatlakozás típusa | PUSH IN |
| Csatlakozás típusa 2 | dugaszolható |
| Csatlakozási irány | felső |
| Csatlakozások száma | 4 |
| Csupaszolási hossz | 8 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,4 x 2,0 mm |
| Mérőeszköz, IEC 60947-1 | A1 |
| Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 1,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Szabványok | IEC 60947-7-1 szerint |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Névleges keresztmetszet | 1,5 mm² |
| Névleges feszültség | 500 V |
| Névleges DC feszültség | 500 V |
| Névleges áram | 17,5 A |
| Áram maximum vezetékoknál | 17,5 A |
| Szabványok | IEC 60947-7-1 szerint |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1 mΩ |
| Névleges lökőfeszültség | 6 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,56 W |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| B feszültség nagyság (cURus) | 300 V |
| B áram nagyság (cURus) | 13 A |
| C feszültség nagyság (cURus) | 300 V |
| C áram nagyság (cURus) | 13 A |
| D feszültség nagyság (cURus) | 600 V |
| D áram nagyság (cURus) | 5 A |
| Tanúsítvány száma (cURus) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 14 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 14 AWG |
| Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105822)
[DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153851) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205835) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675790000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675790000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675790000&norm=0) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-17 |
| ECLASS 14.0 | 27-25-01-17 |
| Jóváhagyások |        |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
