Tulajdonságok

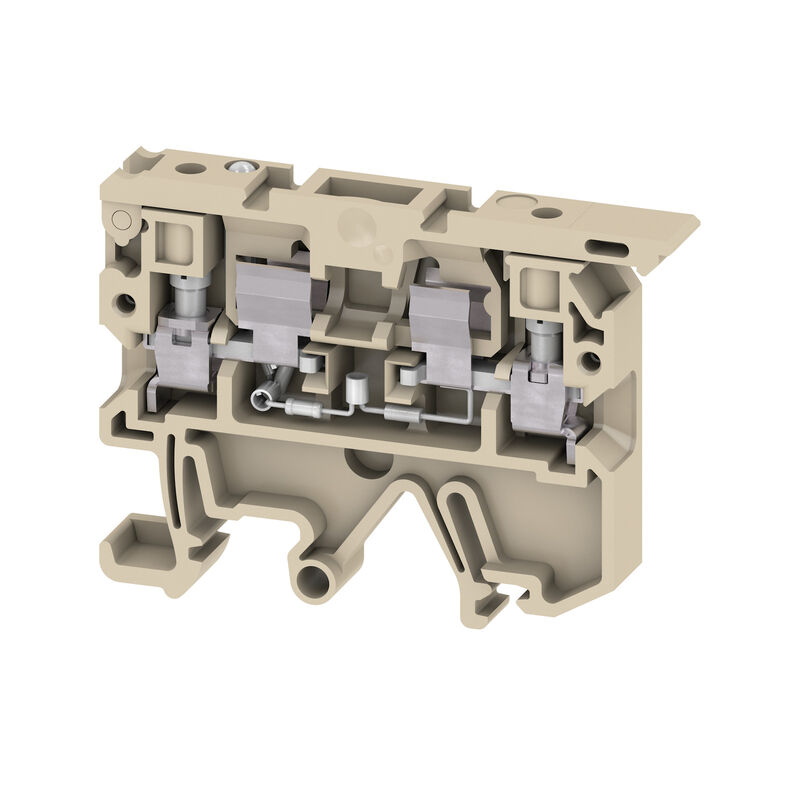

| Verzió | Biztosítós sorkapcsok, Csavaros csatlakozás, Biztosítóelem, LED-del, Egyik oldalon szabad vég, Csavaros csatlakozás, 4 mm², 115 V, 6.3 A, G-Si. 5 x 20, bézs / sárga |
| Rendelési szám | 0225560000 |
| Típus | ASK 1/EN LD 1D 115VAC |
| EAN | 4008190163419 |
| Qty. | 25 Darab |
| Mélység | 51,5 mm |
| Mélység (coll) | 2,028 inch |
| Magasság | 58 mm |
| Magasság (coll) | 2,283 inch |
| Szélesség | 8,1 mm |
| Szélesség (coll) | 0,319 inch |
| Nettó tömeg | 13,72 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 100 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | b52a5893-ff9e-4f40-a221-35f12de6af41 |
| Anyag | PA 66 |
| Szín | bézs / sárga |
| UL 94 éghetőségi osztály | V-2 |
| Változat |
Csavaros csatlakozás
Biztosítóelem LED-del Egyik oldalon szabad vég |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín |
TS 35
TS 32 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Hasonló kapcsok száma | 1 |
| Nyitott oldala | jobb |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Biztosítócsavar | M 3 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 9 mm |
| Iker érvéghüvelyek, max. | 1,5 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Meghúzási nyomaték, max. | 0,8 Nm |
| Meghúzási nyomaték, min. | 0,6 Nm |
| Mérőeszköz, IEC 60947-1 | A3 |
| Nyomaték nagysága DMS elektromos csavarhúzóval | 2 |
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Visszajelző feszültségének típusa | AC |
| Biztosítéktartó (biztosítékfoglalat) | Csuklós |
| Kijelző | LED |
| Olvadóbiztosíték-betét | G-Si. 5 x 20 |
| Visszajelző feszültségének típusa | AC |
| Üzemi feszültség, max. | 115 V |
| Sín |
TS 35
TS 32 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Névleges keresztmetszet | 4 mm² |
| Névleges feszültség | 115 V |
| Névleges DC feszültség | 115 V |
| Névleges áram | 6,3 A |
| Áram maximum vezetékoknál | 6,3 A |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1 mΩ |
| Névleges lökőfeszültség | 6 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,02 W |
| Szennyezés súlyossága | 3 |
| Tanúsítvány száma (UR) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (UR) | 12 AWG |
| Vezetékméret, gyári vezetékezés, min. (UR) | 26 AWG |
| Vezetékméret, terepi vezetékezés, max. (UR) | 12 AWG |
| Vezetékméret, terepi vezetékezés, min. (UR) | 22 AWG |
| Termékinformáció | A feszültség függ a kiválasztott biztosítéktól vagy a kiválasztott jelzőfénytől |
| Approval/Certificate/Document of Conformity | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36454) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58878) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0225560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0225560000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=0225560000&norm=0) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9,1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E60693 |
Tartozékok
-
Cikkszám:0383560000Csomagolási egység:50 Darab
Végbak, Wemid, bézs, Sín: TS 35, becsavart állapotban
-
Cikkszám:0206160000Csomagolási egység:50 Darab
Végbak, Wemid, bézs, Sín: TS 32, becsavart állapotban
-
-
-
Cikkszám:0380380000Csomagolási egység:20 Darab
Véglemez (kapcsok), 52 mm x 1.5 mm, kék
-
Cikkszám:0461300000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, Pólusszám: 4, Osztás, mm (P): 8.00, Szigetelt: Igen, 27 A, szürke
-
Cikkszám:0461200000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, Pólusszám: 3, Osztás, mm (P): 8.00, Szigetelt: Igen, 27 A, szürke
-
Cikkszám:0461100000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, Pólusszám: 2, Osztás, mm (P): 8.00, Szigetelt: Igen, 27 A, szürke
-
Cikkszám:0607000000Csomagolási egység:20 Darab
Elválasztó lemez (kapocs), Elválasztó lemez, 80 mm x 70 mm, sötétbarna
-
Cikkszám:0337400000Csomagolási egység:1 Darab
Készülékjelölők, Tartozékok x 8 mm, PVC, Szín: fekete
-
Cikkszám:2007130000Csomagolási egység:500 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Weidmueller, fehér
-
-
-
Cikkszám:1856740000Csomagolási egység:800 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Osztás, mm (P): 8.00 Weidmueller, fehér
-
Cikkszám:1856750000Csomagolási egység:160 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Osztás, mm (P): 8.00 Weidmueller, Vevőspecifikus
-
-
Cikkszám:0431400000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 6.3 A, G-Si. 5 x 20
-
Cikkszám:0430300000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.1 A, G-Si. 5 x 20
-
Cikkszám:0431100000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 3.15 A, G-Si. 5 x 20
-
Cikkszám:0430700000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 1 A, G-Si. 5 x 20
-
Cikkszám:0431300000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 5 A, G-Si. 5 x 20
-
Cikkszám:0430600000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.5 A, G-Si. 5 x 20
-
Cikkszám:0430900000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 2 A, G-Si. 5 x 20
-
Cikkszám:0430400000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.2 A, G-Si. 5 x 20
-
Cikkszám:0431000000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 2.5 A, G-Si. 5 x 20
-
Cikkszám:0430500000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.25 A, G-Si. 5 x 20
-
Cikkszám:0430800000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 1.6 A, G-Si. 5 x 20
-
Cikkszám:0439000000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.63 A, G-Si. 5 x 20
-
Cikkszám:0431200000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 4 A, G-Si. 5 x 20
