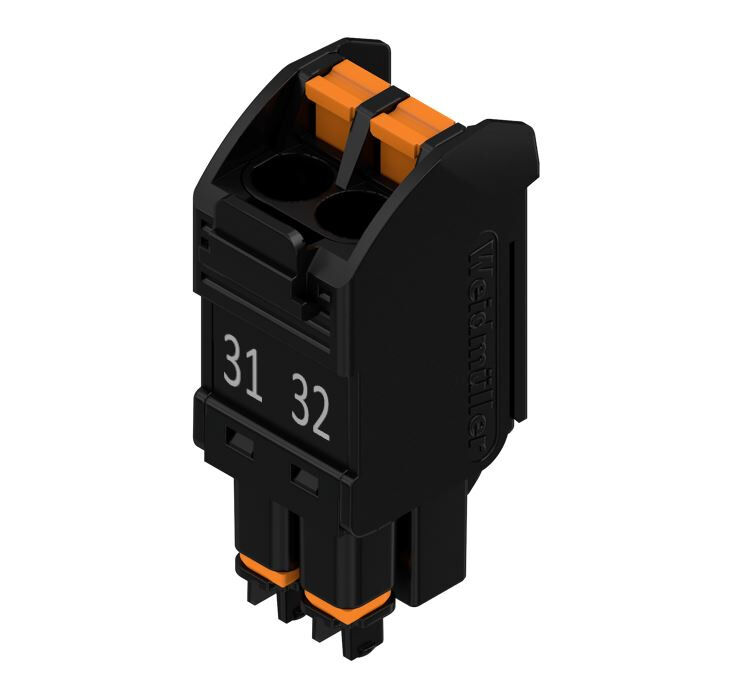

PCB 플러그인 커넥터, 암형 플러그, 5.00 mm, 극 수: 2, 180°, 액추에이터 탑재 PUSH IN, 박스

항목 번호 2488320000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 6
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 재료 데이터 일반 데이터 중요 참고 사항 분류

승인

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 암형 플러그, 5.00 mm, 극 수: 2, 180°, 액추에이터 탑재 PUSH IN, 박스
Référence
2488320000
Type
BHF 5.00/02 BK/BK PRT 31/07
GTIN (EAN)
4050118498400
CPZ
150 items
제품 데이터
IEC: 400 V / 0.2 - 2.5 mm²
UL:
패키징
박스

치수 및 중량

Depth
32,4 mm
깊이 (인치)
1,276 inch
Height
29 mm
높이 (인치)
1,142 inch
Width
14,6 mm
폭 (인치)
0,575 inch
순중량
5,01 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

Product family
OMNIMATE 하우징 - 시리즈 CH20M
Type of connection
필드 결선
Vezetékcsatlakozás-technika
액추에이터 탑재 PUSH IN
Raszter mm-ben (P)
5 mm
피치(인치)(P)
0,197 "
Direzione d'uscita del conduttore
180°
Polzahl
2
DIN VDE 57 106에 따른 터치 안전 보호
손등 터치 안전
보호 등급
IP20(설치 상태)
볼륨 저항
≤5 mΩ
스크류드라이버 블레이드
0.6 x 3.5
플러그 주기
25

자재 데이터

절연재
PA 66 GF 30
컬러 코드
검정
작동 요소의 색상
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
600 ≤ CTI
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-25 °C
작동 온도, 최대
120 °C

결선에 적합한 컨덕터

단선, 최소 H05(07) V-U
0,2 mm²
단선, 최대 H05(07) V-U
1,5 mm²
꼬임, 최소 H07V-R
0,2 mm²
stranded, 최대 H07V-R
2,5 mm²
연선, 최소 H05(07) V-K
0,2 mm²
연선, 최대 H05(07) V-K
2,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,25 mm²
페럴 포함, DIN 46228 pt 1, 최대
2,3 mm²
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=40°C)
9 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV

CSA에 따른 정격 데이터

Institute (CSA)
CSA
Certificate No. (CSA)
200039-70153051
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institute (cURus)
CURUS
인증 번호(cURus)
E60693
Referencia para valores de homologación
사양은 최대값, 상세정보 - 승인서 참조

재료 데이터

CTI(Comparative Tracking Index, 비교 추적 지수)
600 ≤ CTI
Insulating material group
I
Klasa palności wg UL 94
V-0
Изоляционный материал
PA 66 GF 30

일반 데이터

보호 등급
IP20(설치 상태)
컬러 차트(유사)
RAL 9011과 유사
컬러 코드
검정

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
