BLZ 7.62HP/08/180 SN OR BX
BLZ 7.62HP/08/180 SN OR BX

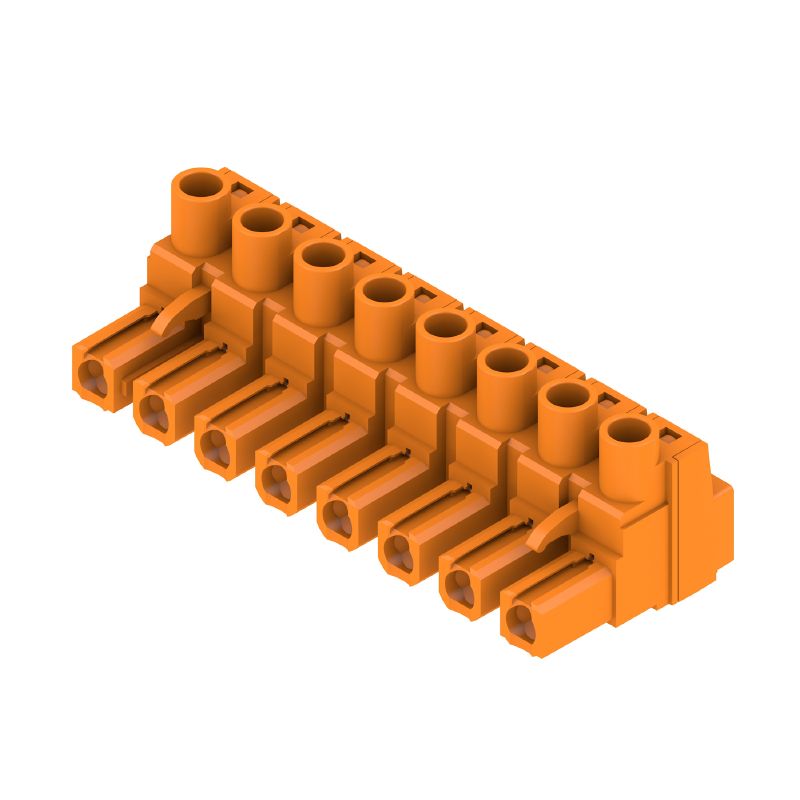

Imagen de producto
BLZ 7.62HP/08/180 SN OR BX
Imagen de producto
BLZ 7.62HP/08/180 SN OR BX
Dimensional drawing
BLZ 7.62HP/08/180 SN OR BX
Graph
BLZ 7.62HP/08/180 SN OR BX
Graph

BLZ 7.62HP/08/180 SN OR BX

Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 8, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 4 mm², Caja

N.º de artículo 1980540000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Productos relacionados 18
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 8, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 4 mm², Caja
Código
1980540000
Tipo
BLZ 7.62HP/08/180 SN OR BX
GTIN (EAN)
4032248675593
Qty.
25 Pieza
Valores característicos del producto
IEC: 630 V / 29 A / 0.2 - 4 mm²
UL: 600 V / 20 A / AWG 20 - AWG 12
Embalaje
Caja

Dimensiones y pesos

Profundidad
23,3 mm
奥行き（インチ）
0,917 inch
Altura
18,3 mm
Altura (pulgadas)
0,72 inch
Anchura
60,24 mm
Anchura (pulgadas)
2,372 inch
Net weight
16,048 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Produktspezifischer CO2-Fußabdruck
  • Desde la cuna hasta la puerta:
    0.311 kg CO2 eq.

Parámetros del sistema

Familia del producto
OMNIMATE Power - Serie BL/SL 7.62HP
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
Conexión brida-tornillo
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Dirección de salida de conductor
180°
Número de polos
8
L1 en mm
53,34 mm
L1 en pulgadas
2,1 "
Número de series
1
Número de filas de polos
1
Sección nominal
2,5 mm²
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20
Tipo de protección
IP20
Resistencia de paso
5,00 mΩ
Codificable
Sí
Stripping length
7 mm
Par de apriete, min.
0,4 Nm
Par de apriete, max.
0,5 Nm
Tornillo de apriete
M 2,5
Punta de destornillador
0,6 x 3,5
Punta de destornillador normativa
DIN 5264
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
9,5 N
Fuerza de extracción/polo, máx.
8,5 N

Datos del material

Materiales aislantes
PBT
Color
naranja
Carta de colores (similar)
RAL 2000
Insulating material group
IIIa
Komparativní index sledování (CTI)
≥ 200
Resistencia del aislamiento
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Povrch kontaktu
estañado
Estructura de capas del contacto del conector
4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conductores aptos para conexión

Sección de embornado, mín.
0,08 mm²
Sección de embornado, máx.
4 mm²
Wire connection cross section AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 12
Pevné, min. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
4 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
4 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,2 mm²
con terminal tubular según DIN 46 228/1, máx.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,4 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025760000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025770000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0373000000
Referenční text
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
29 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
26,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)
25 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
23 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
400 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 180 A
Distancia de fuga, mín.
11,3 mm
Distancia mín.
9,8 mm

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
600 V
Tensión nominal (Use Group C / CSA)
600 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
20 A
Intensidad nominal (Use Group C / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Intensidad nominal (Use Group C / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
349 mm
Anchura VPE
136 mm
Altura de VPE
30 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, identificación de tipo, paso, tipo de material, reloj con fecha
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prueba: error de acoplamiento (no intercambiable)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
Prueba: sección ajustable
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
    • Tipo de conductor y sección de conductor:
      AWG 12/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    0,7 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
  • Evaluación:
    superado
  • Requerimiento:
    0,9 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U4.0
    • Tipo de conductor y sección de conductor:
      H07V-K4.0
  • Evaluación:
    superado
Prueba de extracción
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥5 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥50 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
    • Tipo de conductor y sección de conductor:
      H07V-K4.0
  • Evaluación:
    superado
  • Requerimiento:
    ≥60 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U4.0
  • Evaluación:
    superado

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
