BLZP 5.08HC/16/270LR SN BK BX
Produktillustration
BLZP 5.08HC/16/270LR SN BK BX
Produktillustration
BLZP 5.08HC/16/270LR SN BK BX
Dimensional drawing
BLZP 5.08HC/16/270LR SN BK BX
Produktfördel

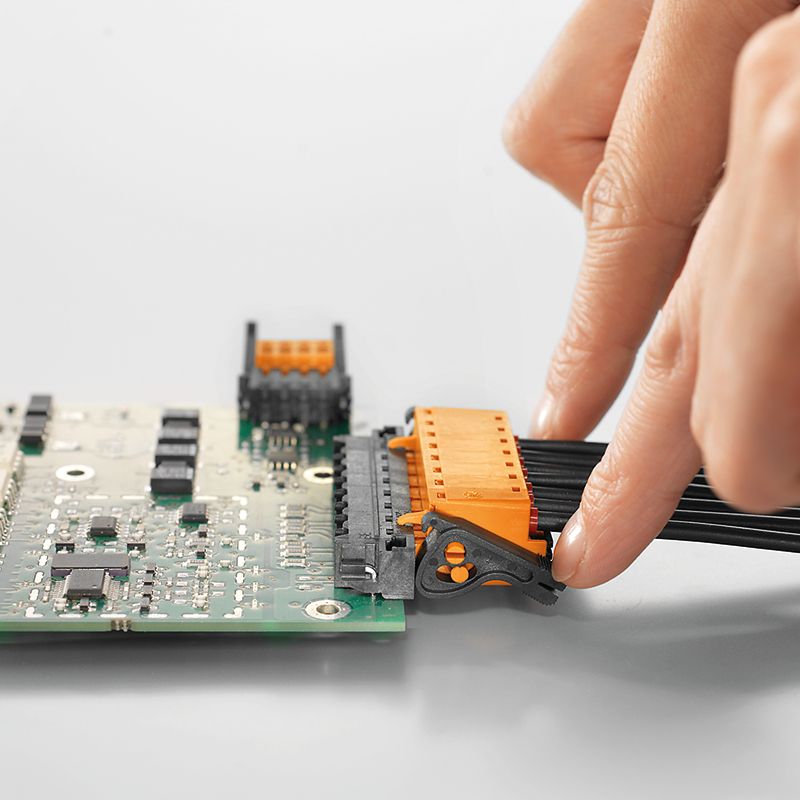

Self-locking
Immediately on plugging in
BLZP 5.08HC/16/270LR SN BK BX
Produktfördel
Gentle unlocking
Low mechanical stress

BLZP 5.08HC/16/270LR SN BK BX

Denna produkt är inte längre tillgänglig.

Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 16, 270°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box

Produkt-ID 1947900000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Motdelar 11 Använda produkter 14
Godkännanden Allmänna beställningsdata Dimensions and weights Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare IEC 정격데이터 Märkdata enligt CSA Märkdata enligt UL 1059 包装 Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 16, 270°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box
Art.nr.
1947900000
Typ
BLZP 5.08HC/16/270LR SN BK BX
GTIN (EAN)
4032248624393
Qté.
18 items
Produktparametrar
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box
Leveransstatus
Avanmäld
Dernière date de commande
/Date(1793401200000)/

Dimensions and weights

Djup
29,5 mm
Profondeur (pouces)
1,161 inch
Höjd
17,7 mm
Bygghöjd (tum)
0,697 inch
Bredd
91,1 mm
Byggbredd (tum)
3,587 inch
Nettovikt
34,556 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Empreinte carbone du produit
  • Vagga till grind:
    0.424 kg CO2 eq.

Systemvärden

Produktfamilj
OMNIMATE Signal – serie BL/SL 5.08
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
Klämbygelanslutning
Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Ledarutgångsriktning
270°
Antal poler
16
L1 i mm
76,2 mm
L1 i tum
3 "
Antal rader
1
Polradstal
1
Märkarea
4 mm²
Protection au toucher selon DIN VDE 57 106
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Longueur de dénudage
7 mm
Klämskruv
M 2,5
Skruvmejselklinga
0,6 x 3,5
PH 1
PZ 1
Skruvmejselklinga Norm
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Stickcykler
25
Max. instickskraft/pol
10 N
Max. dragkraft/pol
9 N
Åtdragningsmoment
  • Momenttyp:
    Ledaranslutning
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Materialdata

Isolierstoff
PBT
Barevný
svart
Colour chart (similar)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Surface du contact
förtennad
Estructura de capas del contacto del conector
4...8 µm Sn varmförtent
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Klemmbereich, min.
0,13 mm²
Clamping range, max.
4 mm²
Section de raccordement du conducteur, AWG, min.
AWG 30
Ledardiameter, AWG, max
AWG 12
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
4 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
4 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
avec embout isolé DIN 46 228/4, max.
2,5 mm²
avec embout, DIN 46228 pt 1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
4 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,8 mm x 2,4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0372700000
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0373000000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9019160000
Reference text
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
23 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
18 A
Rated current, min. number of poles (Tu=40°C)
21 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Tenue aux courants de faible durée
3 x 1s mit 120 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
50 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
Märkström (användargrupp D / CSA)
20 A
Ledardiameter AWG, min.
AWG 30
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

包装

Förpackning
Box
VPE-längd
345 mm
VPE-bredd
135 mm
VPE-höjd
30 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, märkspänning, Märkarea, typ av material
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,9 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥60 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U4.0
    • Typ av ledare och för ledararea:
      H07V-K4.0
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC shoda
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
