BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180

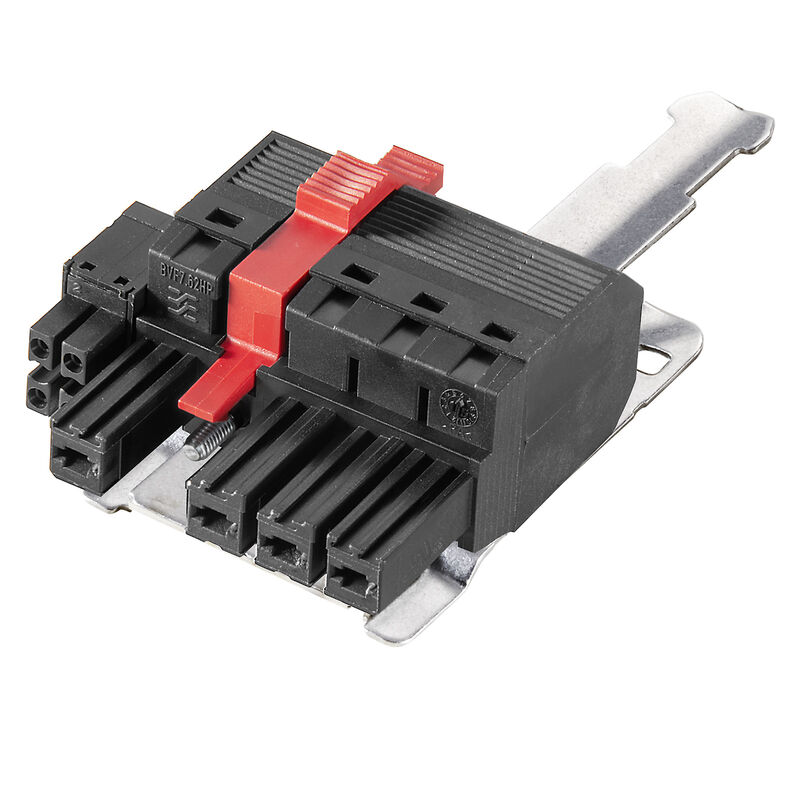

Product image
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180

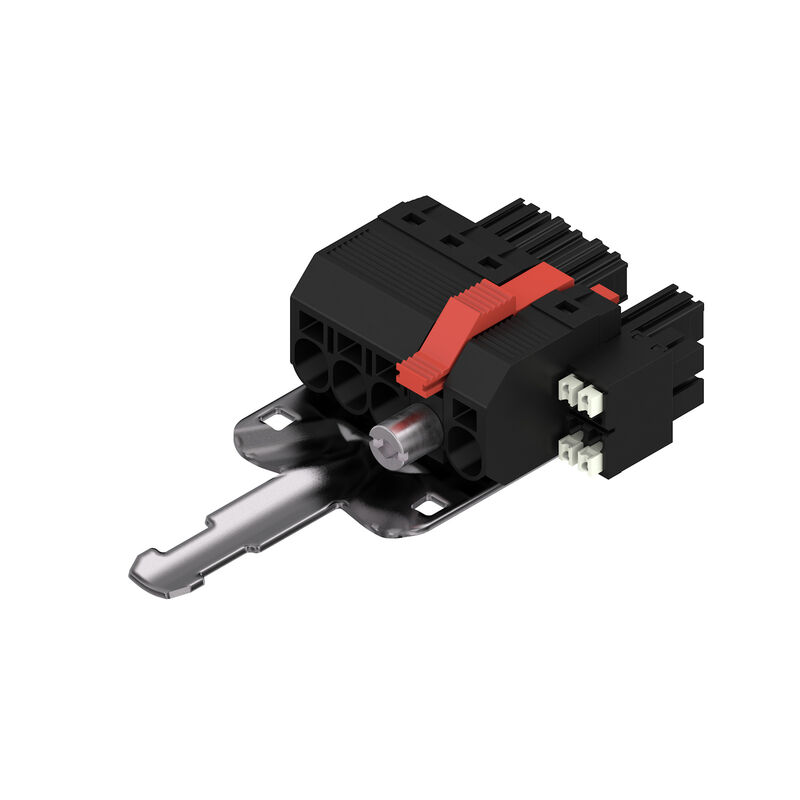

Product image
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180

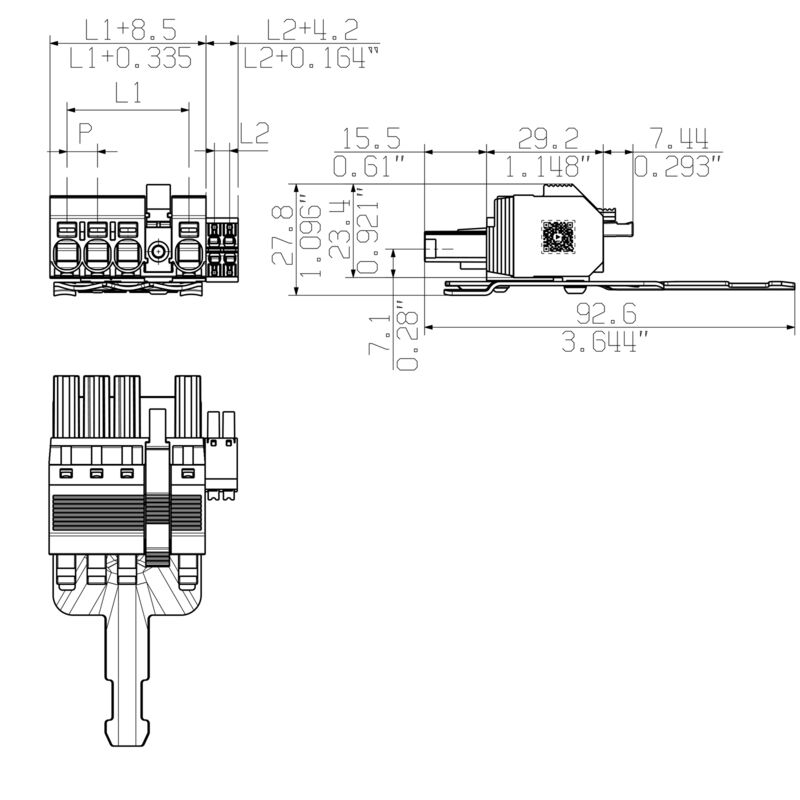

Dimensional drawing
A kép illusztráció
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
Graph
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180

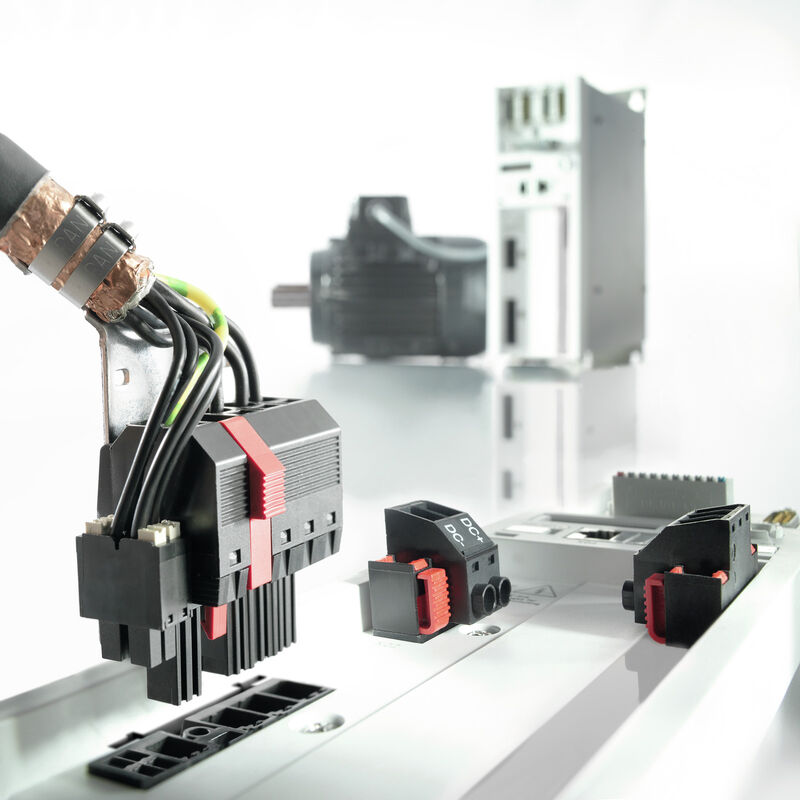

A termék előnyei
one connector for: Power, Signal (data) and Shielding
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
A termék előnyei
  • Egykezes használat
  • Automatikus reteszelés

BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 4, 180°, PUSH IN aktuátorral, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz

Cikkszám 2681780000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 2 Ellendarabok 3 Kapcsolódó termékek 1
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint UL 1059 névleges adatok Csomagolás Műszaki adatok – hibrid Csatlakoztatható vezetékek - hibrid Fontos megjegyzés Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 4, 180°, PUSH IN aktuátorral, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz
Rendelési szám
2681780000
Típus
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
GTIN (EAN)
4050118691436
Cantidad
20 Darab
Termékadatok
IEC: 800 V / 38 A / 0.5 - 10 mm²
UL: / AWG 24 - AWG 8
Csomagolás
Doboz

Méretek és tömegek

Nettó tömeg
43,37 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Termékcsalád
OMNIMATE Power - sorozat BV/SV 7.62HP
Csatlakozás típusa
Terepi csatlakozás
Vezetékcsatlakozás-technika
PUSH IN aktuátorral
PUSH IN aktuátor nélkül
Raszter mm-ben (P)
7,62 mm
Raszter inch-ben (P)
0,3 "
Vezeték kimeneti irány
180°
Pólusszám
4
L1, mm
30,48 mm
L1 в дюймах
1,2 "
L2, mm
3,81 mm
L2, inch
0,15 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Rated cross-section
6 mm²
DIN VDE 57 106에 따른 터치 안전 보호
Ujjak számára biztonságos
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Térfogati ellenállás
4,50 mΩ
Kódolható
Igen
Csupaszolási hossz
12 mm
Tightening torque for screw flange, min.
0,2 Nm
Par de apriete para sujeción por tornillo, máx.
0,3 Nm
Csavarhúzó éle
0,6 x 3,5
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
17 N
Húzóerő / pólus, max.
15 N

Anyagjellemzők

Szigetelőanyag
PA GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 500
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
6...8 µm Sn fényes
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
-50 °C
Üzemi hőmérséklet, max.
125 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
125 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
10 mm²
Tömör, min. H05(07) V-U
0,5 mm²
Rígido, máx. H05(07) V-U
10 mm²
Stranded, max. H07V-R
10 mm²
Flexibilis, min. H05(07) V-K
0,5 mm²
Flexibilis, max. H05(07) V-K
10 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
6 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
1,5 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
10 mm²
Conductor embornable
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      1076980000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9025930000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9019140000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9004060000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9025910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019170000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0186100000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      4 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0244100000
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019200000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      6 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      0533500000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0191900000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      10 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0282900000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
38 A
Névleges áram, maximális pólusszám (Tu=20 °C)
38 A
Névleges áram, min. pólusszám (Tu=40°C)
34 A
Névleges áram, maximális pólusszám (Tu=40°C)
34 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
800 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Rated voltage for surge voltage class / pollution degree III/3
630 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV
Rövid idejű határáram ellenállás
3 x 1, 420 A-rel
Hézag, min.
10,4 mm
Kúszóút, min.
12,7 mm

UL 1059 névleges adatok

Névleges feszültség (F felhasználási csoport / UL 1059)
600 V
Névleges áram (F felhasználási csoport / UL 1059)
33 A
Vezeték keresztmetszet, AWG, min.
AWG 24
Vezeték keresztmetszet, AWG, max.
AWG 8

Csomagolás

Csomagolás
Doboz
VPE hosszúság
354 mm
VPE szélesség
141 mm
VPE magasság
63 mm

Műszaki adatok – hibrid

Pitch in mm (Signal)
3.81 mm
Pitch in inches (Signal)
0.15 inch
Number of poles (Signal)
4
L2, mm
3,81 mm
L2, inch
0,15 "
Number of rows (Signal)
2
Contact material (Signal)
CuMg
Contact surface (Signal)
ónozott
Layer structure of the plug contact (Signal)
1-3 µ Ni / 4-8 µ Sn
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)
250 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)
150 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)
63 V
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)
2.5 kV
Short-time withstand current resistance (Signal)
3 x 1s mit 80 A
Connector cross-section (Signal)
AWG 26...AWG 16

Csatlakoztatható vezetékek - hibrid

Clamping range, rated connection (Power)
0.5...10 mm²
Clamping range, rated connection (Signal)
0.2...1.5 mm²
Connector cross-section (Power)
AWG 24...AWG 8
Connector cross-section AWG (Signal)
AWG 26...AWG 16
solid, H05(07) V-U (Power)
0.5...10 mm²
solid, H05(07) V-U (Signal)
0.14...1.5 mm²
flexible, H05(07) V-K (Power)
0.5...6 mm²
flexible, H05(07) V-K (Signal)
0.14...1.5 mm²
with wire-end ferrule with collar (Power)
0.5...6 mm²
with wire-end ferrule with collar, DIN 46 228/4 (Signal)
0.25...1.5 mm²
with wire-end ferrule according to DIN 46 228/1 (Power)
0.5...6 mm²
with wire-end ferrule according to DIN 46 228/1 (Signal)
0.25...1.5 mm²

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • A tápérintkezőkre vonatkozó műszaki adatok
  • Jelérintkezők műszaki adatai: 50 V / 5 A
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
