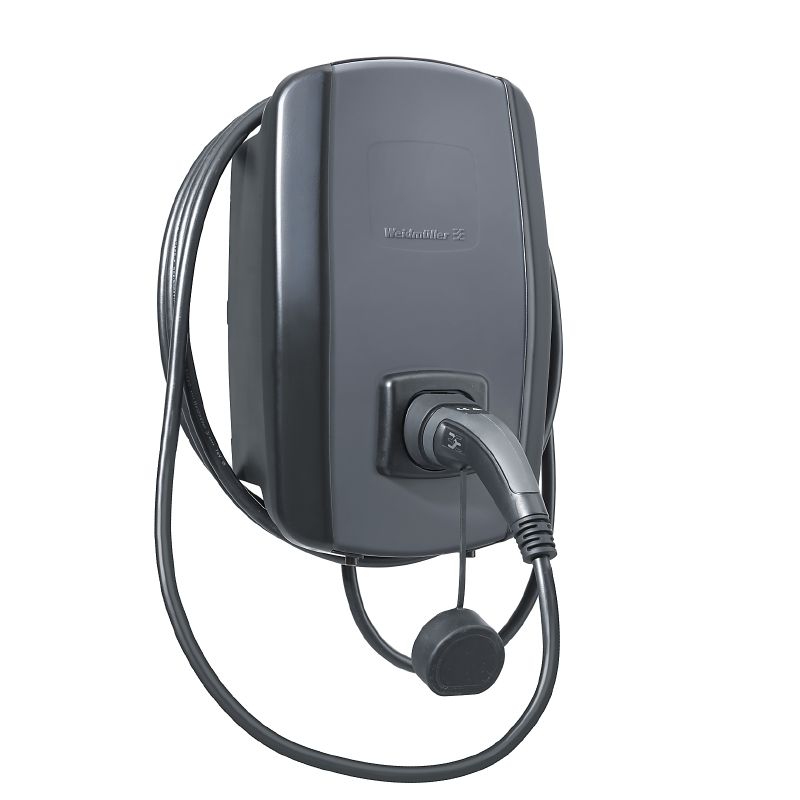

CH-W-S-A22-P7.5-V

Wallbox, 7,5 m-es kábellel és 2. típusú dugóval, Mobil App, RFID/NFC

Cikkszám 2911260000

Tulajdonságok

Általános rendelési adatok

Verzió	Wallbox, 7,5 m-es kábellel és 2. típusú dugóval, Mobil App, RFID/NFC
Rendelési szám	2911260000
Típus	CH-W-S-A22-P7.5-V
EAN	4099986532236
Qty.	1 Darab

Méretek és tömegek

Mélység	149 mm
Mélység (coll)	5,866 inch
Magasság	439 mm
Magasság (coll)	17,283 inch
Szélesség	273 mm
Szélesség (coll)	10,748 inch
Nettó tömeg	7 274 g

Hőmérsékletek

Tárolási hőmérséklet	-40 °C...70 °C
Üzemi hőmérséklet	-30 °C...50 °C

Termékek környezetvédelmi megfelelősége

REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	dde0af7d-c609-4edf-88f1-0eb427589c0f

Rendszerkövetelmények

Járműkommunikáció típusa	Control Pilot (CP) Proximity Pilot / Plug Present (PP)
Védelmi osztály	IP54

Anyagjellemzők

Max. relatív páratartalom tárolás közben	95 %
Tárolási hőmérséklet, max.	70 °C
Tárolási hőmérséklet, min.	-40 °C
Üzemi hőmérséklet, max.	50 °C
Üzemi hőmérséklet, min.	-30 °C

Teljesítmény specifikáció

Teljesítményspecifikáció

Bemenet feszültségtípus:

AC
Bemeneti feszültség:

400 V
Bemeneti áramerősség, max.:

32 A
Töltőteljesítmény, max.:

22 kW
Beállítási pontosság:

1 A
Töltőáram, állítható:

Igen
Töltőáram, min:

6 A

Rendszerkövetelmények

Csatlakozórendszer	7,5 m-es kábellel és 2. típusú dugóval
Járműkommunikáció típusa	Control Pilot (CP) Proximity Pilot / Plug Present (PP)
Töltési mód	3. üzemmód
Védettségi osztály	I
Túlfeszültség kategória	III
Szennyezés súlyossága	3

Jellemzők

Exportálható töltési adatok	Igen
PV többlet töltés lehetséges	Igen
Védelmi osztály	IP54
Az állapotjelző típusa	RGB LED
Integrált töltöttségi állapot kijelző	Igen
Összehegedés észlelése	Igen
Hiba okozta leállás	Igen
Hiba okozta leállás módja	Minden pólus
DC - maradékáram érzékelése beépítve	Igen
DC – maradékáram	6 mA
Maradékáram-érzékelés típusa, amit a telepítéskor biztosítani kell	RCD, A típus
Felhasználó azonosítása	Igen
Mobilalkalmazás elérhető	Igen
Felhasználóazonosítás típusa	Mobil App RFID/NFC
Integrált energiamérés	Igen
Beépített energiamérés MID-megfelelőség	Igen
Integrált terhelésmenedzsment	Igen
Terhelésmenedzsment típusa	statikus
Kommunikáció integrálva	Igen
Támogatott protokollok	Modbus RTU Modbus TCP OCPP 1.6 (J)
Kommunikációs interfésszel	Igen

Interfészek

Wifi frekvencia	2,4 GHz
Wi-Fi szabvány	802.11 b/g/n
Bluetooth modul	Bluetooth alacsony energiafogyasztás
Ethernet portok	2
Digitális bemenetek	5 (12 V / 6 mA)
Digitális kimenetek	1 (12 V / 100 mA)
Soros interfészek protokolltípusai	RS485

Szerelvény

Felszerelés

Falra szerelés
Állványra szerelés

Szállításkor mellékelve

A szállítási terjedelem része

Fúrósablon
Tájékoztató
5 RFID-transzponder
Rögzítőcsavarok
Rögzítő tiplik
fedél

Házak

Üzemi magasság	≤ 3000 m
Ház fő anyaga	PC
Védelmi osztály	IP54
Szín	fekete Antracit szürke
Ütésállóság	Az IEC 62262 szerint IK10

Tanúsítványok és szabványok

Jóváhagyások

IEC 61851-1
IEC 61851-21-2
EN 62368-1
EN 55011
IEC 62196-1
IEC 62196-2
EN 50620
EN 301 489-1
EN 301 908-1
EN 301 511
EN 300 328
EN 300 330 v.2.1.1

Csatlakozás adatok (bemenet)

Vezeték-keresztmetszet, max.

16 mm²
