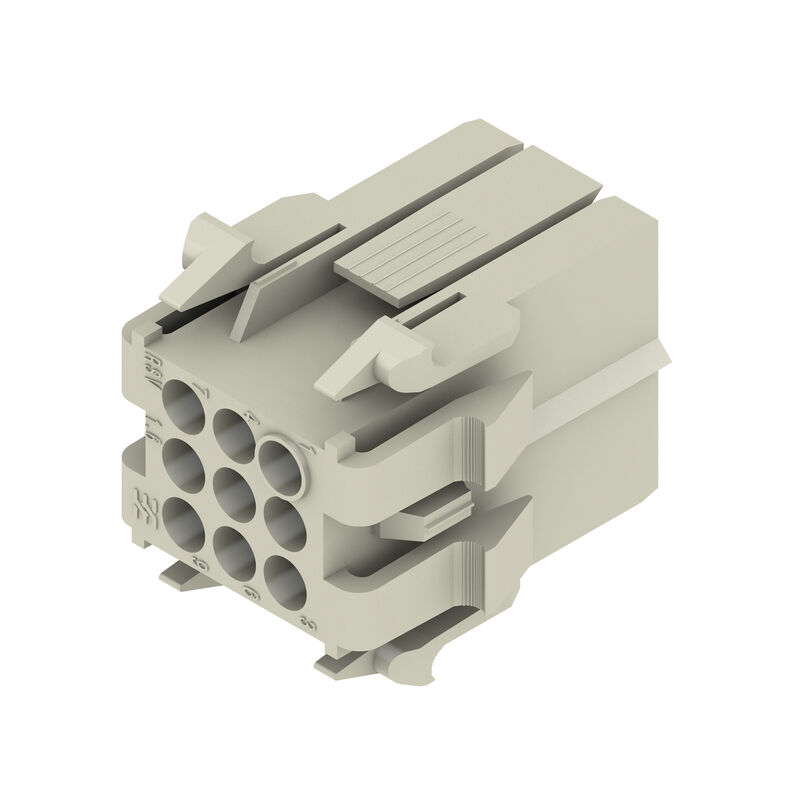

Imagen de producto
CONECTOR RSV M.A.9 POLOS

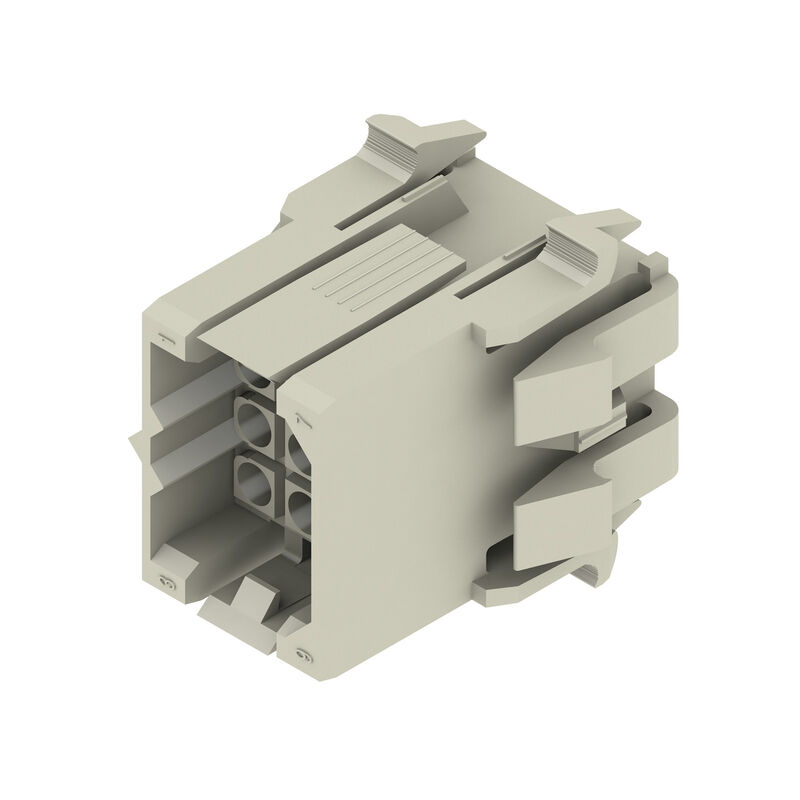

Imagen de producto
CONECTOR RSV M.A.9 POLOS
Dimensional drawing
CONECTOR RSV M.A.9 POLOS
Dimensional drawing
CONECTOR RSV M.A.9 POLOS
Graph

CONECTOR RSV M.A.9 POLOS

Conector para placa c.i., clavija macho, 5.00 mm, Número de polos: 9, 180°, Conexión crimpada, Sección de embornado, máx. : 3.31 mm², Caja

N.º de artículo 1415100000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 50 Productos relacionados 7
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Rated data acc. to IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E92202

Datos generales para pedido

Version
Conector para placa c.i., clavija macho, 5.00 mm, Número de polos: 9, 180°, Conexión crimpada, Sección de embornado, máx. : 3.31 mm², Caja
Order No.
1415100000
Type
RSV1,6 S9 GR
GTIN (EAN)
4008190025526
CPZ
25 Pieza
Valores característicos del producto
IEC: 630 V / 17 A
UL: 600 V / 10 A / AWG 26 - AWG 12
Embalaje
Caja

Dimensiones y pesos

Depth
29 mm
깊이 (인치)
1,142 inch
Height
27 mm
Altura (pulgadas)
1,063 inch
Width
30 mm
Anchura (pulgadas)
1,181 inch
Peso netto
10,8 g

Conformidad medioambiental del producto

Stato conformità RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Familia del producto
OMNIMATE Signal - Serie RSV
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
Conexión crimpada
Paso en mm (P)
5 mm
피치(인치)(P)
0,197 "
도체 아웃렛 방향
180°
Number of poles
9
L1 en mm
10 mm
L1 in inches
0,394 "
Number of rows
3
Pin series quantity
3
Touch-safe protection acc. to DIN VDE 57 106
insertado con protección para dedos
Touch-safe protection acc. to DIN VDE 0470
IP 20 insertado
Codificable
Sí
Longitud de desaislado
4 mm
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
9 N
Fuerza de extracción/polo, máx.
18 N

Datos del material

Materiale isolante
PA 66/6
Colori
gris guijarro
Tabella dei colori (simile)
RAL 7032
Gruppo materiali isolanti
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
Grado inflamabilidad según UL 94
V-0
Materiale dei contatti
Aleación de Cu
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conductores aptos para conexión

Campo di sezioni, min.
0,13 mm²
Campo di sezioni, max.
3,31 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
2,5 mm²

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
13 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
15 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
11,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
630 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
400 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
53975-13
Tensión nominal (Use Group C / CSA)
600 V
Rated current (Use group C / CSA)
13 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (UR)
UR
Zertifikat-Nr. (UR)
E92202
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
193 mm
VPE width
134 mm
VPE height
43 mm

Indicación importante

Conformità IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Note
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Distancia entre pisos: véase la disposición de los orificios
  • Sección nominal dependiente del contacto crimpado montado
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Diámetro exterior máx. del conductor, incl. el aislamiento: 3,5 mm
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
