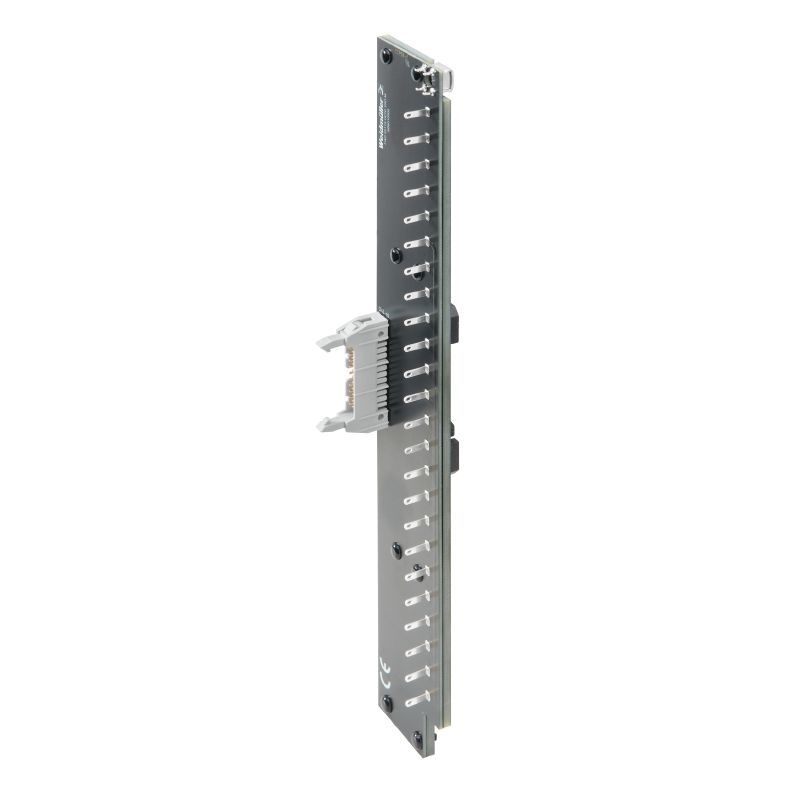

FAD S5115 HE20 16IO M
FAD S5115 HE20 16IO M

FAD S5115 HE20 16IO M

商品番号 1986010000
データシートのダウンロード 製品ダウンロード エンジニアリング・サポート
関連製品 4
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 接続データ 接続データ 評価データ 絶縁協調（EN50178） 絶縁協調（EN 60664-1） 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

注文番号
1986010000
種別
FAD S5115 HE20 16IO M
GTIN (EAN)
4050118371031
数量
1 items

寸法と重量

深さ
36 mm
奥行き（インチ）
1.417 inch
高さ
280 mm
高さ（インチ）
11.024 inch
幅
46 mm
幅（インチ）
1.811 inch
正味重量
195 g

温度

保管温度
-40...60 °C
動作温度
-25...50 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
9d5ff7ee-74dc-449b-a1db-a29604b9b3e9

接続データ

接続 （フィールド側）
IEC 60603-13 / DIN 41651 20p準拠プラグインコネクタ

接続データ

接続 （フィールド側）
IEC 60603-13 / DIN 41651 20p準拠プラグインコネクタ

評価データ

動作電圧
30 V AC / 60 V DC
チャネルあたりの電流（最大）
1 A
1バイトあたりの電流（最大）
2 A
合計動作電流
3 A

絶縁協調（EN50178）

準拠
DIN EN 50178
定格絶縁電圧
< 50 V AC
サージ電圧カテゴリー
III
汚染度レベル
2
絶縁テストの電圧（AC）（規格1）
0.35 kV

絶縁協調（EN 60664-1）

定格絶縁電圧
50 V AC / 70 V DC
サージ電圧カテゴリー
II
パルス電圧テスト（1.2 ／ 50 ?s）（規格4）
0.5 kV

分類

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
