Tulajdonságok
| Változat | Standard elosztó, IP65, IP66 |
| Rendelési szám | 8564330000 |

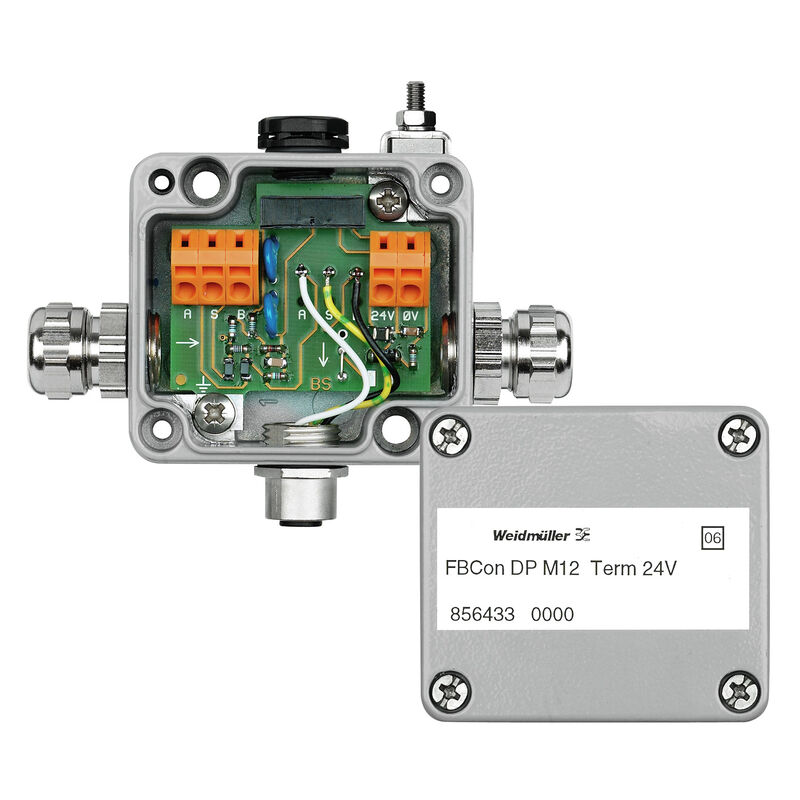

| Típus | FBCON DP M12 TERM 24V |
| GTIN (EAN) | 4032248404681 |
| Qty. | 1 Darab |
| Magasság | 34 mm |
| Magasság (coll) | 1,339 inch |
| Szélesség | 64 mm |
| Szélesség (coll) | 2,52 inch |
| Hossz | 58 mm |
| Hossz, inch | 2,283 inch |
| Nettó tömeg | 255 g |
| Tárolási hőmérséklet | -25 °C...75 °C |
| Ambient temperature | -40 °C...80 °C |
| Üzemi hőmérséklet | -40 °C...80 °C |
| Páratartalom | 5...95% páralecsapódás nem megengedett |
| SIL az IEC 61508 szerint | Egyik sem |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6bI, 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3a5f5913-76fc-4ff5-8563-4463f80bbe02 |
| Rögzítési tartomány, névleges csatlakozás, min. | 4 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 6 mm² |
| Buszrendszer |
Profibus-DP
Modbus RS485 |
| Csatlakozás típusa PE | M12 fővezeték |
| Felszerelés típusa | Felületre szerelt |
| Ház felülete | kemencében zománcozott |
| Ház fő anyaga | Alumínium |
| Ház kivitele | Nyomáskiegyenlítő elemmel |
| Kábelbevezetés |
Sárgaréz tömszelence
Leágazó vezeték M12 Kerek |
| Pólusszám | 3 |
| Szennyezés súlyossága | 3 |
| Védelmi osztály |
IP65
IP66 |
| Üzemi feszültség |
18…30 V DC
30 V UC |
| Üzemi feszültség, Umax, max. | 30 V DC |
| Approval/Certificate/Document of Conformity |
[Certification UL for Canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_317640)
[Certification UL for US](https://mdcop.weidmueller.com/mediadelivery/asset/900_317641) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35811) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317725) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8564330000) |
| Product Change Notification | [20220208 Technical change to FBCon field distributors (passive, with aluminum housings)](https://mdcop.weidmueller.com/mediadelivery/asset/900_251153) |
| User Documentation |
[Application-Guide-Planning and installing Fieldbus networks-using-FBCon_english_deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_90760)
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_317034) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| ETIM 9.0 | EC001604 |
| ECLASS 9.0 | 27-24-26-08 |
| ECLASS 9,1 | 27-24-26-08 |
| ECLASS 10.0 | 27-24-26-08 |
| ECLASS 11.0 | 27-24-26-08 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Tanúsítvány száma (cULus) | E141197 |
