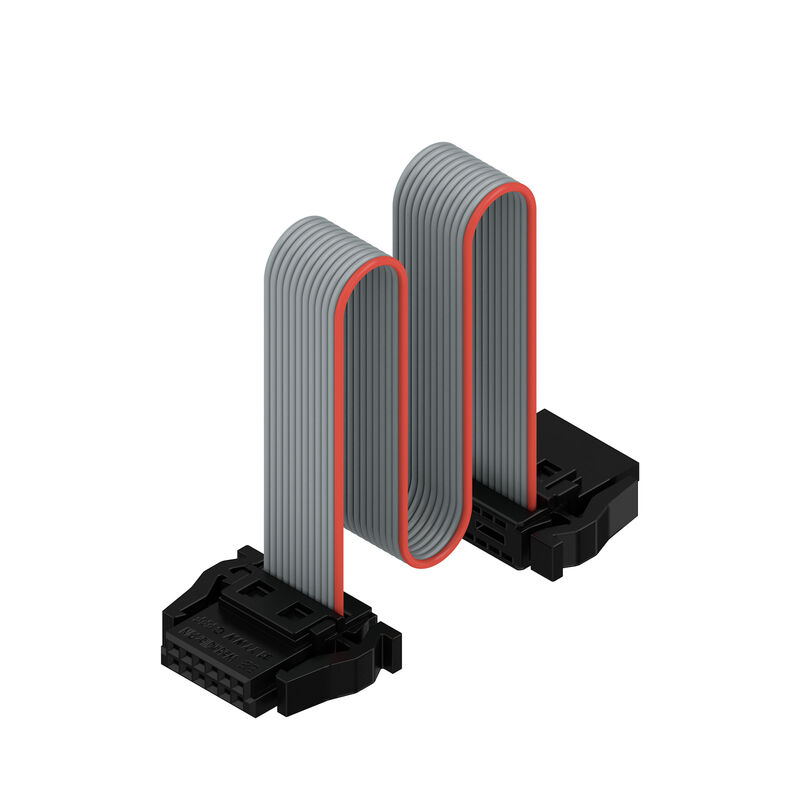

FC20 PN/12A S1 B BX
Product image
FC20 PN/12A S1 B BX
Product image
FC20 PN/12A S1 B BX
FC20 PN/12A S1 B BX
FC20 PN/12A S1 B BX

FC20 PN/12A S1 B BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, Raszter mm-ben (P): 1.27 mm, Pólusszám: 12, Doboz

Cikkszám 2826890000
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 27
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, Raszter mm-ben (P): 1.27 mm, Pólusszám: 12, Doboz
Rendelési szám
2826890000
Típus
FC20 PN/12A S1 B BX
GTIN (EAN)
4064675363491
Qty.
10 Darab
Termékadatok
IEC: / 1.9 A
UL:
Csomagolás
Doboz

Méretek és tömegek

Hossz
12,2 mm
Hossz, inch
0,48 inch
Nettó tömeg
4,48 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Termékcsalád
OMNIMATE Signal - NYÁK-NYÁK között
Csatlakozás típusa
IDC-csupaszolás nélküli csatlakozás
Vezetékcsatlakozás-technika
IDC-sorkapocs
Kábelhossz
200 mm
Raszter mm-ben (P)
1,27 mm
Raszter inch-ben (P)
0,05 "
Vezeték kimeneti irány
90°/270°
Pólusszám
12
Sorok száma
2
Érintkezősorok száma
2
Védelmi osztály
IP20
Térfogati ellenállás
<25 mΩ
Dugaszolási ciklusok
500
Dugaszolási erő/pólus, max.
0,6 N
Húzóerő / pólus, max.
0,6 N

Anyagjellemzők

Szigetelőanyag
LCP
Szín
szürke
Színskála (hasonló)
RAL 7035
Szigetelési ellenállás
≥ 20 MΩ
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező alapanyaga
Rézötvözet
Érintkező anyaga
Cu-ötvözet
Érintkező felület
Ni/Au
Dugaszolható csatlakozás rétegszerkezete
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-20 °C
Üzemi hőmérséklet, max.
105 °C

Csatlakoztatható vezetékek

Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30/1, 30/7
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 30/1, 30/7

Névleges adatok IEC szerint

Névleges áram, min. pólusszám (Tu=20 °C)
1,9 A
Névleges áram, maximális pólusszám (Tu=40°C)
1,65 A
Hézag, min.
0,4 mm
Kúszóút, min.
0,4 mm

Csomagolás

Csomagolás
Doboz
VPE hosszúság
155 mm
VPE szélesség
64 mm
VPE magasság
38 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Besorolások

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9,1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
