Tulajdonságok
| Változat | HDC-házak, Méret: 1, Védelmi osztály: IP65 (bedugaszolt állapotban), Felső kábelbemenet, Dugóház, Keresztkengyel az alsórészen, Standard, Kábelbevezetések mérete: M 20 |
| Rendelési szám | 1788820000 |
| Típus | HDC 04A TOLU 1M20G |
| GTIN (EAN) | 4032248206360 |
| Qty. | 1 Darab |

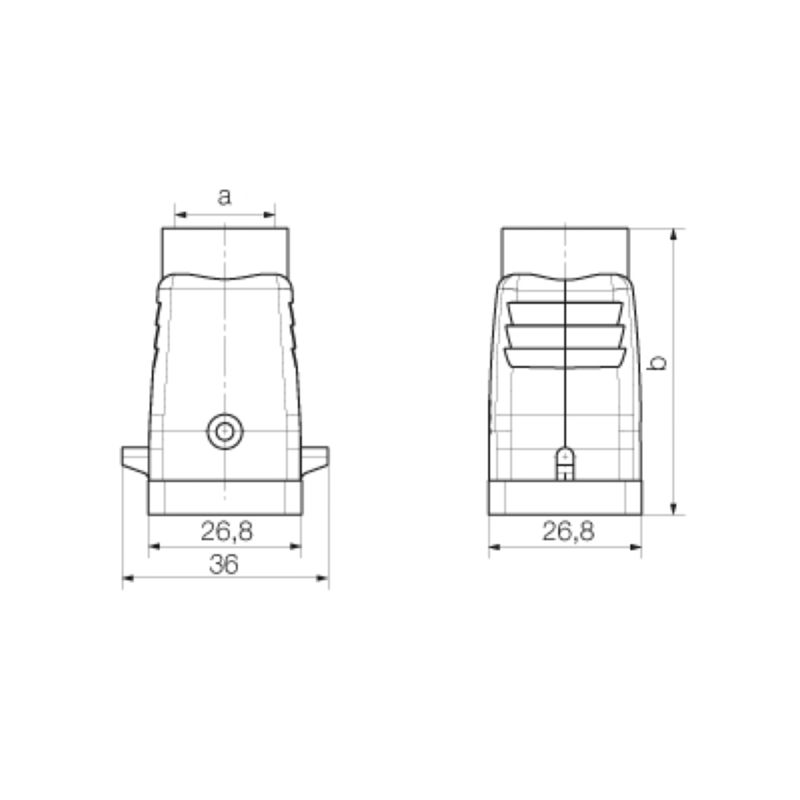

| Mélység | 26,8 mm |
| Mélység (coll) | 1,055 inch |
| Magasság | 50 mm |
| Magasság (coll) | 1,968 inch |
| Szélesség | 36,5 mm |
| Szélesség (coll) | 1,437 inch |
| Nettó tömeg | 26 g |
| Hőmérsékleti határérték | -40 °C ... 125 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Vegyszerállóság |
|
| B ház magasság | 50 mm |
| C ház szélessége | 26,8 mm |
| Ház teljes hossza | 26,8 mm |
| Kábelbevezetés | menetes |
| ENT házak | Nem |
| Felületi minőség | Porbevonatos |
| Ház fő anyaga | alumínium présöntvény |
| Meghúzási nyomaték | 0,5 Nm |
| Védelmi osztály | IP65 (bedugaszolt állapotban) |
| Belső menet | M 20 |
| BG | 1 |
| Felső kábelbevezetések száma | 1 |
| Felső rész/alsó rész/fedél | felső rész |
| Ház kivitele |
Felső kábelbemenet
Dugóház |
| Kivitel | Standard |
| Kábelbevezetés | menetes |
| Kábelbevezetések mérete | M 20 |
| Meghúzási nyomaték | 0,5 Nm |
| Méret | 1 |
| Oldalsó kábelbevezetések száma | 0 |
| Rögzítőrendszer kivitele | Keresztkengyel az alsórészen |
| Suitable for ModuPlug® | Nem |
| Szorítós változat | Oldalt rögzítő bilincs |
| Szín (RAL) | RAL 7035 |
| Típus | Dugó |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79645) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1788820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1788820000) |
| Product Change Notification |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Technical Documentation | [1788820000_HDC_04A_TOLU_1M20G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38882) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9,1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E92202 |
Tartozékok
-
Cikkszám:1963690000Csomagolási egység:1 Darab
HDC-házak, Méret: 1, Védelmi osztály: IP65 (bedugaszolt állapotban), Fedél házfelsőrészhez, Keresztkengyel az alsórészen, Standard
CsatlakozókIpari nehézcsatlakozókHázRockStar® IP65/NEMA, típus: 12, 4X ház1-es méretFém házFedélFedél
Tartozéka
-
Cikkszám:1963690000Csomagolási egység:1 Darab
HDC-házak, Méret: 1, Védelmi osztály: IP65 (bedugaszolt állapotban), Fedél házfelsőrészhez, Keresztkengyel az alsórészen, Standard
CsatlakozókIpari nehézcsatlakozókHázRockStar® IP65/NEMA, típus: 12, 4X ház1-es méretFém házFedélFedél
Ennek a készletnek a tartalma
-
Cikkszám:1802450000Csomagolási egység:1 Darab
RockStar® HDC-készletek-Ipari nehézcsatlakozók, Készlet, HA, Méret: 1, Pólusok: 3, Csavaros csatlakozás, 400 V, 16 A, M 20
-
Cikkszám:1802470000Csomagolási egység:1 Darab
RockStar® HDC-készletek-Ipari nehézcsatlakozók, Készlet, HA, Méret: 1, Pólusok: 3, Csavaros csatlakozás, 400 V, 16 A, M 20
-
Cikkszám:1802440000Csomagolási egység:1 Darab
RockStar® HDC-készletek-Ipari nehézcsatlakozók, Készlet, HA, Méret: 1, Pólusok: 4, Csavaros csatlakozás, 400 V, 16 A, M 20
-
Cikkszám:1802700000Csomagolási egység:1 Darab
RockStar® HDC-készletek-Ipari nehézcsatlakozók, Készlet, HA, Méret: 1, Pólusok: 4, Csavaros csatlakozás, 400 V, 16 A, M 20
CsatlakozókIpari nehézcsatlakozókKészletekA HA sorozat1-es méret3 pólusú csavaros csatlakozásMetrikus változat
CsatlakozókIpari nehézcsatlakozókKészletekA HA sorozat1-es méret4 pólusú csavaros csatlakozásMetrikus változat
