IE-C5DB4BB0030MCSMCA-X
IE-C5DB4BB0030MCSMCA-X
Profilritning
Male, straight
IE-C5DB4BB0030MCSMCA-X
Profilritning
IE-C5DB4BB0030MCSMCA-X
Kopplingsbild
IE-C5DB4BB0030MCSMCA-X
Detaljerad ritning

IE-C5DB4BB0030MCSMCA-X

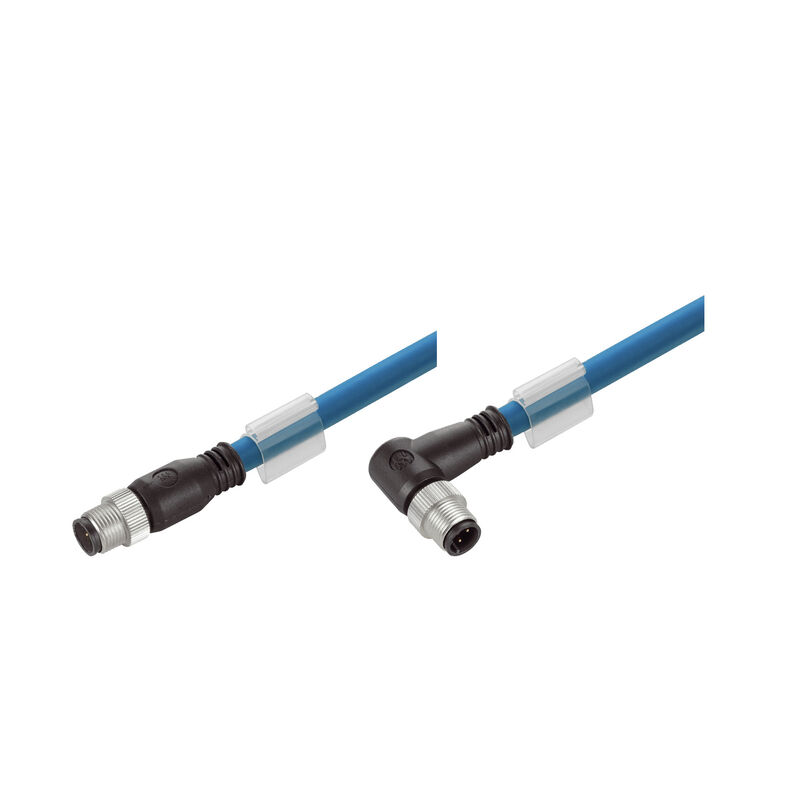

Systemkabel, M12 D-Code IP 67 Stift gerade, M12 D-Code IP 67 Stift gewinkelt, Cat. 5e, Polyolefin, 3 m

Nr. produktu 2672330030
Pobierz kartę katalogową Mérnöki támogatás
액세서리 4 관련 제품 8
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Kabelspezifische Standards Elektrische Eigenschaften Allgemeine Standards Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Stecker links Stecker rechts Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Utförande
Systemkabel, M12 D-Code IP 67 Stift gerade, M12 D-Code IP 67 Stift gewinkelt, Cat. 5e, Polyolefin, 3 m
Art.nr.
2672330030
Art
IE-C5DB4BB0030MCSMCA-X
GTIN (EAN)
4064675262305
VPE
1 Stück

Abmessungen und Gewichte

Längd
3 m
Länge (inch)
118,11 inch
Nettogewicht
150 g

Temperaturen

Drifttemperatur
-40 °C...85 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspezifische Standards

Brandskydd i spårbundna fordon
gemäß EN 45545, HL1 - HL3
NFPA 130
Giftiga gaser
EN 50305
Halogenvätehalt
gemäß EN-50267-2-1
Korrosovitet av brandgaser
EN 50267-2-2
Lodrät flamutbredning i kabelbuntar
EN 60332-3-25
According to UL1685, 12 (FT4 exp.)
Röktäthet
gemäß IEC 61034-2

Elektrische Eigenschaften

Nominal voltage
125 V

Allgemeine Standards

Connector standard
IEC 61076-2-101

Kabelaufbau

Färkodning
gelb
weiß
orange
blau
Isolering
PE
Ledarmaterial
Kupfer verzinnt
Manteldiameter, max.
6,8 mm
Manteldiameter, min.
6,4 mm
Material mantel
Polyolefin
Number of wires
4
Sheathing colour
blau
Shielding
SF/UTP
Skärmning ledarpar
Plastikfolie
Tjocklek ledarisolering
1,4 mm
Tjocklek mantelmaterial
1 mm
Wire connection cross section AWG, max.
AWG 22
단면적
4*AWG 22/7 - 0,32 mm²

Elektrische Eigenschaften Kabel

Kategori
Cat. 5e
Kopplingsdämpning upp till 1000 MHz
90 dB
Kopplingsmotstånd vid 10 MHz/m
8 mΩ
Provspänning ledare-ledare-skärm
1000 Veff, 50 Hz, 1 min
Skärmdämpning upp till 1000 MHz
60 dB

Mechanische und Materialeigenschaften Kabel

Böjradie min, upprepad
6 *Durchmesser
Flamhärdighet
gemäß IEC 60332-1-2
Halogener
Nein
Impervious to smoke
gemäß IEC 61034-2
Korrosivität von Brandgasen
EN 50267-2-2
Oljebeständighet
gemäß IEC 60811:404
Promień gięcia, min., jednorazowy
15 x Kabeldurchmesser

Stecker links

Plug left
M12, D-codiert, Polzahl: 4, IP67, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Stecker rechts

Stickkontakt höger
M12, D-codiert, Polzahl: 4, IP67, Stiftkontakt, gewinkelt 0°, Stecker, Kunststoff, geschirmt

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
