IE-C5DD4UG0015MCAMCA-E

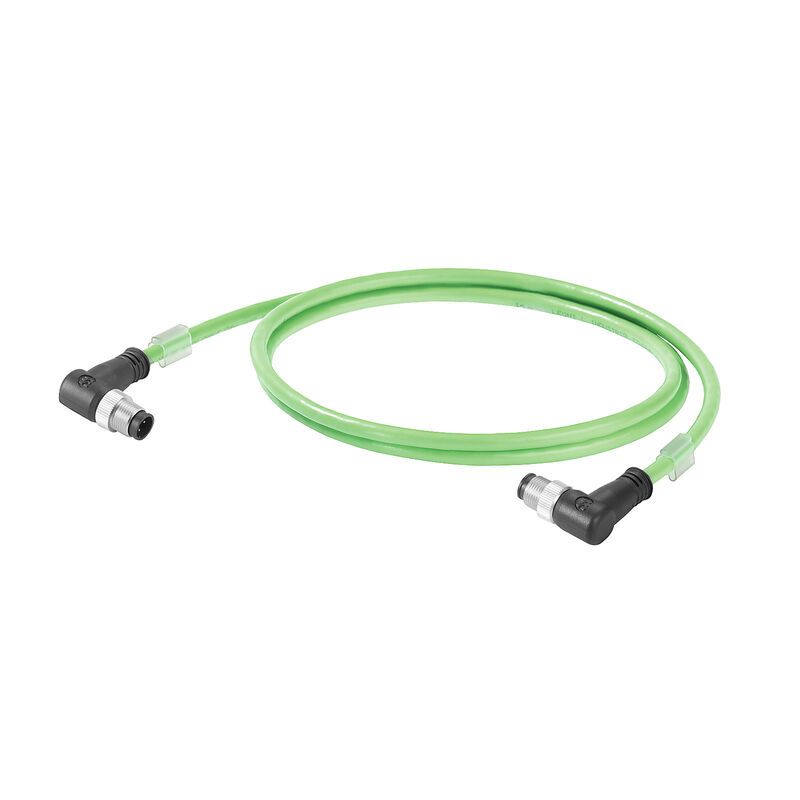

Kabel do łańcucha ciągowego, PROFINET, M12 kodowanie D – kołek kątowy IP 67, M12 kodowanie D – kołek kątowy IP 67, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m

Nr. produktu 1059890015
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specjalne standardy dla kabli Standardy ogólne Normy Kabeluppbyggnad Własności kabli elektrycznych Mechanical and material properties of cable wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E316369

Ogólne dane zamówieniowe

Utförande
Kabel do łańcucha ciągowego, PROFINET, M12 kodowanie D – kołek kątowy IP 67, M12 kodowanie D – kołek kątowy IP 67, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m
Art.nr.
1059890015
Typ
IE-C5DD4UG0015MCAMCA-E
GTIN (EAN)
4032248808311
Förp.
1 szt.

Wymiary i masa

Längd
1,5 m
Długość (cale)
59,055 inch
Masa netto
129 g

Temperatury

Lagertemperatur
-50 °C...70 °C
Drifttemperatur
-40 °C...70 °C
Installation temperature
-20 °C...60 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, z wyłączeniem
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Specjalne standardy dla kabli

Norm isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Norm ledarmaterial
DIN EN 13602 Cu-ETP-A
Norm skärmmaterial
DIN EN 13602 Cu-ETP-A..B

Standardy ogólne

Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (cULus)
E316369

Normy

Вилочный разъем, стандарт
IEC 61076-2-101
Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Kabeluppbyggnad

Övertäckning skärmflätning
85 %
Diameter inre mantel
3,9 mm
Färgsekvens ledare - ledarpar
biały, żółty, niebieski, pomarańczowy
Ledarmaterial
Przewód linkowy miedziany, cynowany
Samlingsskärm
Folia aluminiowa
Oplot ekranujący z drutów miedzianych
Tjocklek mantelmaterial
0,9 mm
Tjocklek skärmflätning
0,13 mm
Диаметр изоляции
1,5 mm
Диаметр оболочки, макс.
6,7 mm
Диаметр оболочки, мин.
6,3 mm
Жилы
7
Изоляция
PE
Количество жил
4
Материал оболочки
PUR
Наполнитель
Jako element centralny
Нормативные обозначения
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Расположение жил
Czwórka gwiazdowa
Сечение
4*AWG 22/7 - 0,32 mm²
Толщина изоляции жил
0,38 mm
Цвет оболочки
zielony (RAL 6018)
Экранирование
SF/UTP

Własności kabli elektrycznych

Driftspänning UL
600 V
Driftspänning (UL-märkning)
600 V
Fördröjd snedställning
40 ns/100m
hastighet
180 m/min
Kapacitet vid 1 kHz
52 nF/km
Karakteristisk impedans
100 ± 15 Ω przy 1-100 MHz
Kategori
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Motståndsdifferens
3 %
Provspänning ledare-ledare-skärm
2000 Vefekt., 50 Hz, 1 min
Signallöptid
5,3 ns/m
Slingmotstånd
120 Ω/km
Transferimpedans
20 mΩ/m przy 10 MHz

Mechanical and material properties of cable

Accelerartion
4 m/s²
Böjcykler
3 miliony
Brandspridning
Nie
Böjradie min, unik
5 x średnica kabla
Böjradie min, upprepad
7,5 x średnica kabla
Dragkraft
≤ 150 N
Flamhärdighet
zgodnie z wymaganiami IEC 60332-1
Halogener
bezhalogenowe, zgodnie z IEC 60754-2
hastighet
180 m/min
Oljebeständighet
zgodnie z wymaganiami IEC 60811-2-1
Rivtålighet
bardzo dobrze
Silikonfri
Tak
UV-beständig
Tak

wtyki lewe

Stickkontakt vänster
M12, Kodowanie D, IP67, styk męski, zakrzywiony 90°, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Stickkontakt höger
M12, Kodowanie D, IP67, styk męski, zakrzywiony 90°, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
