IE-C5DD4UG0015MCSMCA-E
IE-C5DD4UG0015MCSMCA-E
Vezetékezés
IE-C5DD4UG0015MCSMCA-E

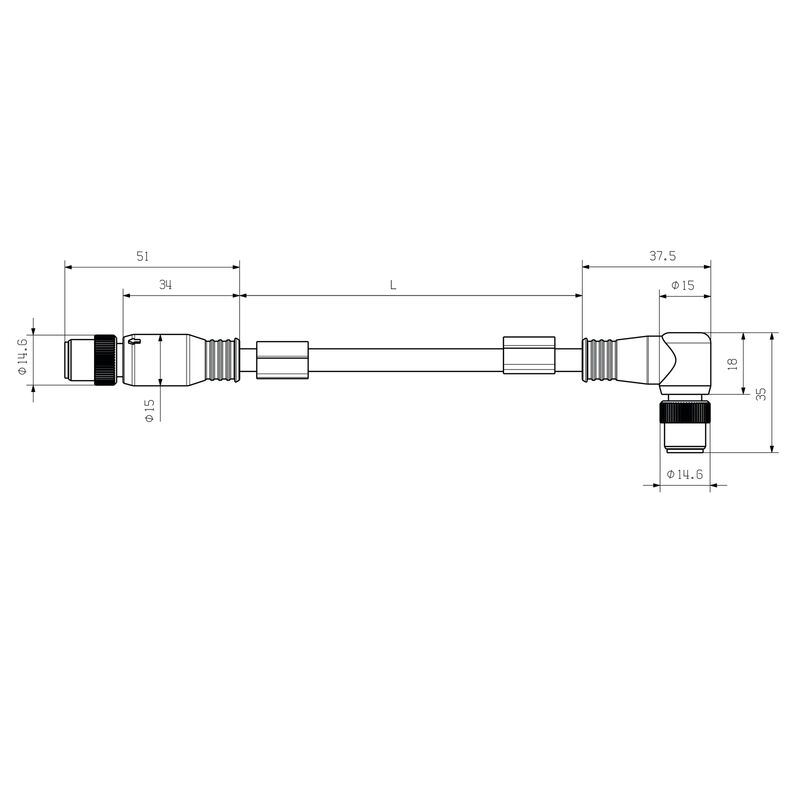

Dimensional drawing

IE-C5DD4UG0015MCSMCA-E

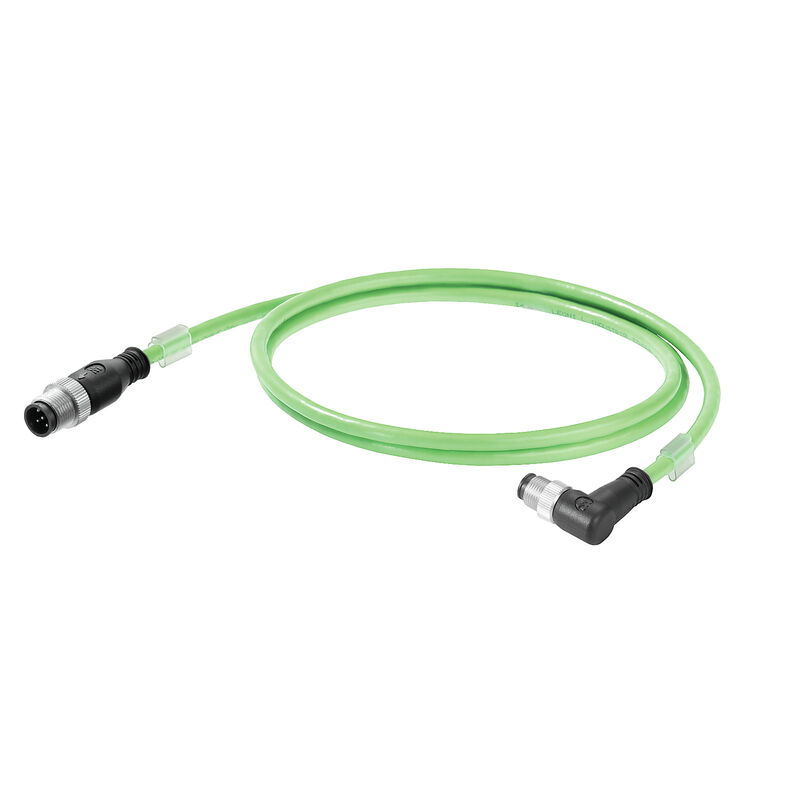

드래그라인 케이블, PROFINET, M12 D-코드 – IP 67 직선 핀, M12 D-코드 – IP 67 직각 핀, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m

항목 번호 1059770015
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 6 관련 제품 7
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 케이블 특정 표준 일반 표준 표준 케이블 구조 케이블의 전기 속성 케이블의 기계적 및 재질 속성 플러그, 좌 플러그, 우 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E316369

일반 주문 데이터

버전
드래그라인 케이블, PROFINET, M12 D-코드 – IP 67 직선 핀, M12 D-코드 – IP 67 직각 핀, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m
주문 번호
1059770015
유형
IE-C5DD4UG0015MCSMCA-E
GTIN(EAN)
4032248808137
수량
1 items

치수 및 중량

길이
1.5 m
길이 (인치)
59.055 inch
순중량
110.88 g

온도

보관 온도
-50 °C...70 °C
작동 온도
-40 °C...70 °C
설치 온도
-20 °C...60 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

케이블 특정 표준

표준, 와이어 재질
DIN EN 13602 Cu-ETP-A
표준, 절연 재질
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
표준, 차폐 재질
DIN EN 13602 Cu-ETP-A..B

일반 표준

Connector standard
IEC 61076-2-101
N.º de certificado (cULus)
E316369

표준

Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A
Standardní konektor
IEC 61076-2-101
표준, 절연 재질
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)

케이블 구조

Antal ledare
4
Colore della guaina
녹색(RAL 6018)
Cross-section
4*AWG 22/7 - 0.32 mm²
Denominazione secondo norma
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Insulation cross-section
1.5 mm
Strands
7
Экранирование
SF/UTP
내피 직경
3.9 mm
와이어 재질
주석 도금 구리 연선
와이어 코어 절연 두께
0.38 mm
와이어 코어의 배치
성형 쿼드
완전 차폐
알루미늄 호일
구리 배선으로 제조된 차폐 편주
외피 재질 두께
0.9 mm
외피 직경, 최대
6.7 mm
외피 직경, 최소
6.3 mm
재질 외피
PUR
절연
PE
차폐 편조물 두께
0.13 mm
차폐 편조물의 겹침
85 %
컬러 시퀀스 또는 와이어 - 와이어 쌍
흰색, 노란색, 파란색, 주황색
필러
중앙 요소

케이블의 전기 속성

1 kHz에서 용량
52 nF/km
루프 저항
120 Ω/km
범주
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
속도
180 m/min
신호 전파 시간
5.3 ns/m
작동 전압 (UL 정격)
600 V
작동 전압, UL
600 V
저항 차이
3 %
전송 임피던스
20 mΩ/m, 10 MHz에서
지연 스큐
40 ns/100m
테스트 전압: 와이어-와이어-차폐
2000 Veff, 50 Hz, 1 min
특성 임피던스
100 ± 15 Ω (1-100 MHz에서)

케이블의 기계적 및 재질 속성

UV-차단
예
가속
4 m/s²
견인력
≤ 150 N
구부림 주기
3 Mio
내마모성
매우 좋음
무실리콘
예
속도
180 m/min
오일 저항
in accordance with IEC 60811-2-1
최소 구부림 반경, 반복
7.5 x 케이블 직경
최소 구부림 반경, 한 번만
5 x 케이블 직경
할로겐
무할로겐, IEC 60754-2 규격
화염 내성
in accordance with IEC 60332-1
화재 확산
아니요

플러그, 좌

플러그 좌측
M12, D-코딩, IP67, 수형 접점, 직선, 플러그, 플라스틱, 차폐

플러그, 우

플러그 우측
M12, D-코딩, IP67, 수형 접점, 90° 꺾임, 플러그, 플라스틱, 차폐

분류

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
