IE-C5DD4UG0075DSAXXX-E
IE-C5DD4UG0075DSAXXX-E
Disegno quotato
IE-C5DD4UG0075DSAXXX-E

IE-C5DD4UG0075DSAXXX-E

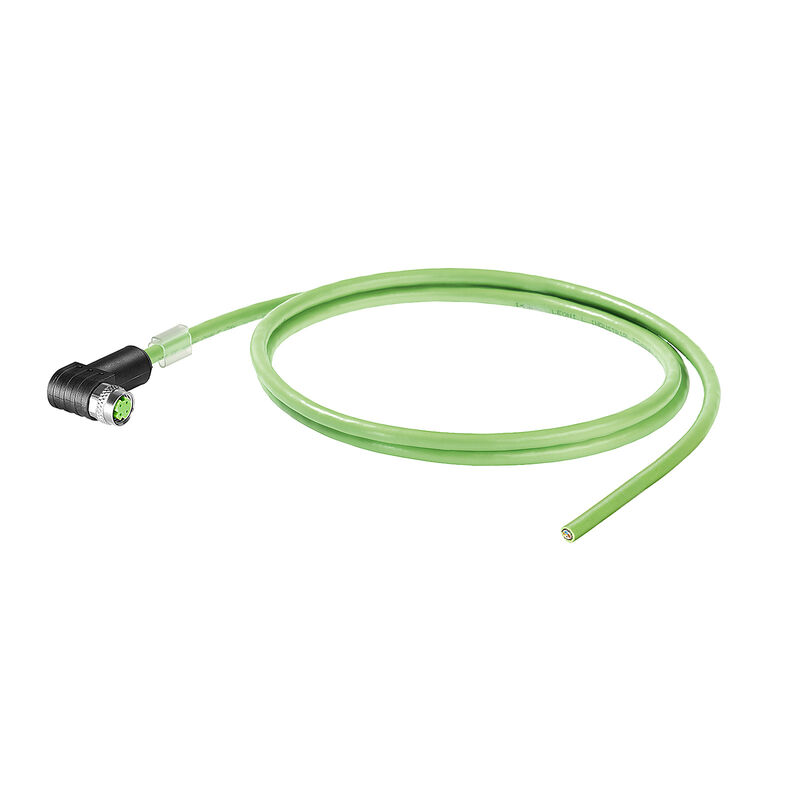

Cavi per installazione in catene portacavi, PROFINET, Codificato D M8 - presa angolata IP67, aperto, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 7.5 m

N. articolo 2706160075
Download foglio dati Supporto ingegneristico
Prodotti correlati 57
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Standard specifici per cavo Standard generali Norme Конструкция кабеля Electrical properties of cable Proprietà meccaniche e del materiale dei cavi Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Version
Cavi per installazione in catene portacavi, PROFINET, Codificato D M8 - presa angolata IP67, aperto, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 7.5 m
주문 번호
2706160075
Type
IE-C5DD4UG0075DSAXXX-E
GTIN (EAN)
4050118743029
Qty.
1 Pezzo

Dimensioni e pesi

Length
7,5 m
Lunghezza (pollici)
295,276 inch
Peso netto
465,75 g

Temperature

Température de stockage
-50 °C...70 °C
Üzemi hőmérséklet
-40 °C...70 °C
Température de pose
-20 °C...60 °C

Conformità ambientale del prodotto

RoHS 준수 상태
Conforme con esenzione
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard specifici per cavo

표준, 와이어 재질
DIN EN 13602 Cu-ETP-A
표준, 절연 재질
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
표준, 차폐 재질
DIN EN 13602 Cu-ETP-A..B

Standard generali

Standardní konektor
IEC 61076-2-114

Norme

Connettori a norma
IEC 61076-2-114
Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B

Конструкция кабеля

Barevná posloupnost vodičů – párů vodičů
vit, gul, blå, orange
Barva opláštění
green (RAL 6018)
Izolace
PE
Izolace jádra vodiče, tloušťka
0,38 mm
Kompletní stínění
Foglio de alluminio
Calza di schermatura con fili di rame
Materiál pláště
PUR
Materiál vodiče
Conduttore semirigido in rame stagnato
Počet vodičů
4
Prameny
7
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,3 mm
Průměr vnitřního opláštění
3,9 mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1,5 mm
Překrývání opletu stínění
85 %
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Stínění
SF/UTP
Tloušťka materiálu opláštění
0,9 mm
Tloušťka opletu stínění
0,13 mm
Uspořádání jader vodiče
Quad
Výplň
Come elemento centrale

Electrical properties of cable

Betriebsspannung UL
600 V
Delay skew
40 ns/100m
Doba propagace signálu
5,3 ns/m
Impedancia característica
100 ± 15 Ω a 1-100 MHz
Kapacita při 1 kHz
52 nF/km
Kategorie
Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)
Odpor smyčky
120 Ω/km
Operating voltage (UL rating)
600 V
Resistance differential
3 %
Rychlost
180 m/min
Transfer impedance
20 mΩ/m a 10 MHz
Zkušební napětí: stínění vodič-vodič
2000 Veff, 50 Hz, 1 min

Proprietà meccaniche e del materiale dei cavi

UV-차단
Sì
가속
4 m/s²
견인력
≤ 150 N
구부림 주기
3 Mio
내마모성
molto buona
무실리콘
Sì
속도
180 m/min
오일 저항
A norma IEC 60811-2-1
최소 구부림 반경, 반복
7,5 x diametro cavo
최소 구부림 반경, 한 번만
5 x diametro cavo
할로겐
Esente da alogeni a norma IEC 60754-2
화염 내성
A norma IEC 60332-1
화재 확산
No

Connettore maschio sx

플러그 좌측
M8, Codificato D, IP67, Contatto femmina, Angolato a 90°, Spina di collegamento, Plastica, schermate

Connettore maschio dx

플러그 우측
estremità conduttore libera

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
