IE-C5DD4UG0250MCAMCA-E

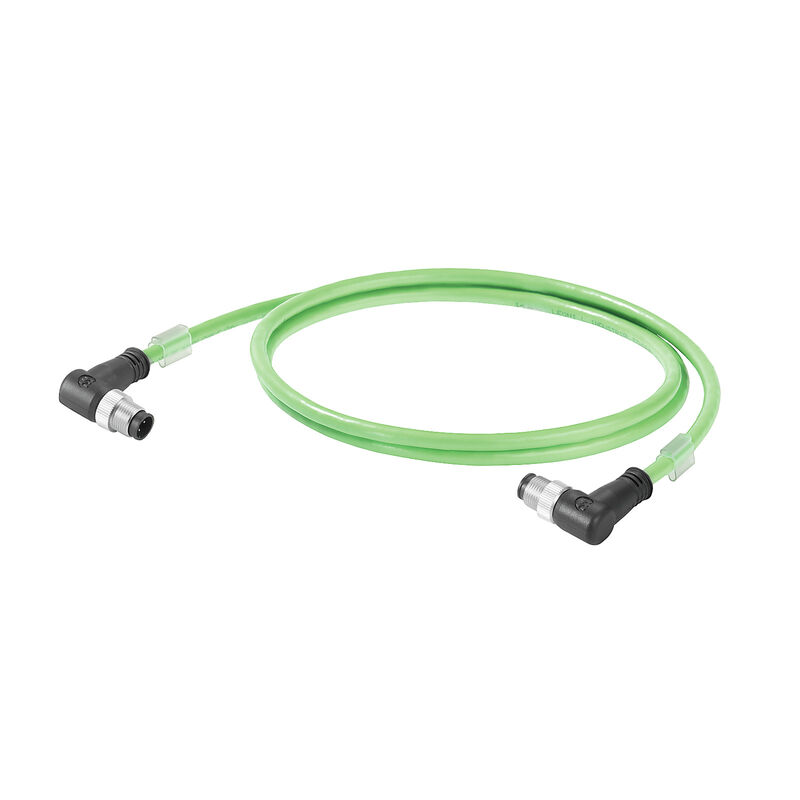

Тросовый кабель, PROFINET, M12, D-кодировка – угловой штекер IP67, M12, D-кодировка – угловой штекер IP67, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 25 m

№ продукта 1059890250
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 6 Связанные продукты 11
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Стандарты для кабелей Стандарты Конструкция кабеля Электрические свойства кабеля Механические свойства и свойства материала кабеля Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Тросовый кабель, PROFINET, M12, D-кодировка – угловой штекер IP67, M12, D-кодировка – угловой штекер IP67, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 25 m
Заказ №
1059890250
Тип
IE-C5DD4UG0250MCAMCA-E
GTIN (EAN)
4050118321289
Кол.
1 Штука

Размеры и массы

Длина
25 m
Длина (в дюймах)
984,252 inch
Масса нетто
1 379,84 g

Температуры

Температура хранения
-50 °C...70 °C
Рабочая температура
-40 °C...70 °C
Температура монтажа
-20 °C...60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Стандарты для кабелей

Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Стандарты

Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Конструкция кабеля

Charge
В качестве центрального элемента
Copertura calza di schermatura
85 %
Diámetro de la funda, min.
6,3 mm
Insulation cross-section
1,5 mm
Isolation
PE
Manteldurchmesser, max.
6,7 mm
Material del revestimiento
Полиуретан
Materiale dei cavi
Витой луженый медный провод
Number of wires
4
Průřez
4*AWG 22/7 - 0,32 мм²
Schermatura totale
Алюминиевая фольга
Экранирующая оплетка из медной проволоки
Sekwencja kolorów żył - pary żył
белый, желтый, синий, оранжевый
Shielding
SF/UTP
Shielding braid thickness
0,13 mm
Spessore isolamento fili
0,38 mm
Tjocklek mantelmaterial
0,9 mm
Vezetékerek elrendezése
Четверка звездной скрутки
Жилы
7
Нормативные обозначения
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Цвет оболочки
зеленый (RAL 6018)
내피 직경
3,9 mm

Электрические свойства кабеля

Время прохождения сигнала
5,3 ns/m
Емкость при 1 кГц
52 nF/km
Задержка наклона
40 ns/100m
Испытательное напряжение: провод–провод–экран
2000 Вдейств., 50 Гц, 1 мин.
Категория
Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B)
Передаточный импеданс
20 мОм/м при 10 МГц
Рабочее напряжение (номин. знач. UL)
600 V
Рабочее напряжение UL
600 V
Разность сопротивления
3 %
Скорость
180 m/min
Сопротивление петли
120 Ω/km
Характеристический импеданс
100 ± 15 Ω при 1–100 МГц

Механические свойства и свойства материала кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-2
не содержится силикона
Да
Огнестойкость
по стандарту IEC 60332-1
Радиус изгиба мин., однократный
5 * диаметр кабеля
Радиус изгиба мин., повторяющийся
7,5 * диаметр кабеля
Распространение горения
Нет
Растягивающее усилие
≤ 150 Н
Скорость
180 m/min
Ускорение
4 m/s²
Устойчивость к воздействию масла
по стандарту IEC 60811-2-1
Устойчивость к истиранию
очень хорошо
Устойчивый к УФ-лучам
Да
Циклы сгиба
3 млн

Вилка левосторонняя

Штекер левый
M12, D-кодировка, IP67, штыревой контакт, угловой 90°, штекер, Пластмасса, экранированный

Вилка правосторонняя

Штекер правый
M12, D-кодировка, IP67, штыревой контакт, угловой 90°, штекер, Пластмасса, экранированный

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
