Tulajdonságok

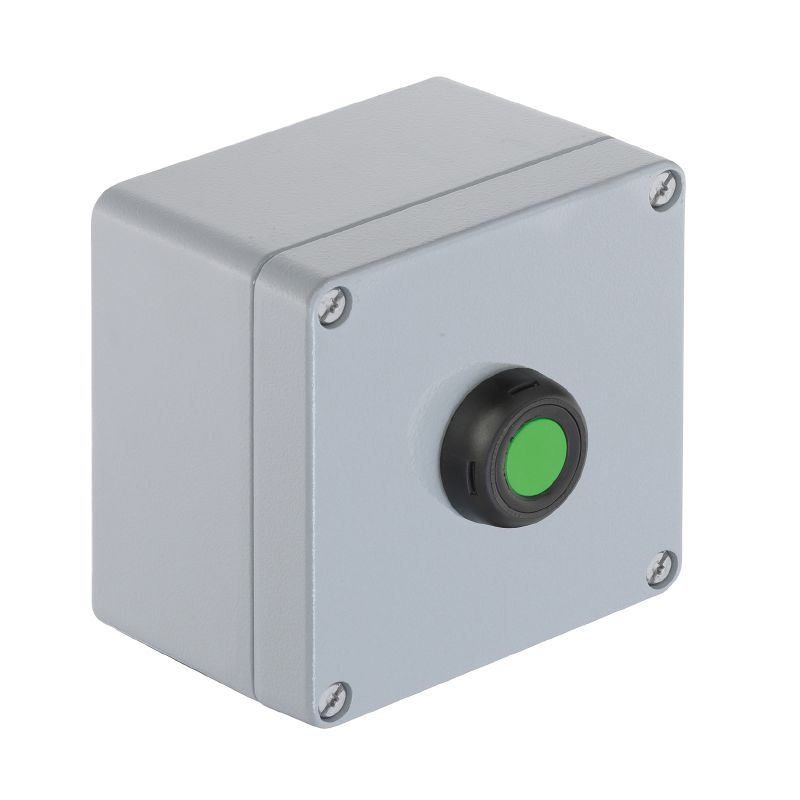

| Változat | Klippon vezérlő állomás (vezérlő és jelző készülék), Vezérlő- / jelzőkészülék, KLIPPON K41 EX, Alumínium AlSi12, Nyomógomb - zöld, 1 nyitóérintkező, 1 záróérintkező, -55 °C...+55 °C, IP54, IP66 |
| Rendelési szám | 1537480000 |
| Típus | KLIPPON CS K41-1 |
| GTIN (EAN) | 4050118341751 |
| Qty. | 1 Darab |
| Szállítás állapota | Ez a termék már nem kapható. |
| Elérhető eddig: | 31.08.2024 |
| Mélység | 81 mm |
| Mélység (coll) | 3,189 inch |
| Mélység kiegészítő komponensekkel | 94 mm |
| Magasság | 122 mm |
| Magasság (coll) | 4,803 inch |
| Szélesség | 120 mm |
| Szélesség (coll) | 4,724 inch |
| Nettó tömeg | 962 g |
| Ambient temperature | -55 °C...+55 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6bI, 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d75c8142-044b-4eeb-8182-dc036aa6a21e |
| Tanúsítvány száma (ATEX) | TUEV14ATEX7606X |
| Tanúsítvány száma (IECEX) | IECEXITA14.0013X |
| Tanúsítvány száma, sorkapocsdoboz (ATEX) | TÜV 14 ATEX 7606 X |
| Tanúsítvány száma, sorkapocsdoboz (IECEx) | IECEx ITA 14.0013X |
| Tanúsítvány száma, sorkapocsdoboz (INMETRO) | LMP 21.0019X |
| 1 pozíció a házban | Nyomógomb - zöld |
| Érintkező kivitele |
1 nyitóérintkező
1 záróérintkező |
| Üzemi feszültség, max. | 400 V |
| Üzemi áram 40 °C-on, max. környezeti hőmérséklet |
1,5 mm² - T6 10 A
1,5 mm² - T5 16 A 2,5 mm² - T6 16 A |
| Üzemi áram 55 °C-on, max. környezeti hőmérséklet |
1,5 mm² - T4 16 A
1,5 mm² - T5 10 A 2,5 mm² - T5 16 A |
| Aktuátorok | Nyomógomb |
| Aktuátor színe | zöld |
| Furatok, B oldal | 1 x M20 |
| Fedél kiegészítő | Torx® 20 hornyos csavarok |
| Vezérlő- és kijelzőelemek tömítőanyaga | EPDM |
| Ház tömítésének anyaga | Szilikon (VMQ) |
| Fedélcsavarok nyomatéka | 2,5 Nm |
| Földelőcsap nyomatéka | 2,5 Nm |
| Külső földelés | M4 földelőcsapok, rozsdamentes acél |
| Belső földelés | Földelőkapocs |
| Jelölés |
II 2 G Ex d e IIC T* Gb
II 2 D Ex tb IIIC T*°C Db |
| Tömszelence rögzítési tartomány, max. | 12 mm |
| Tömszelence rögzítési tartománya, min. | 3 mm |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Felszerelés típusa | Falra szerelés |
| Felületi minőség | Porszórt |
| Ütésállóság | 7 joule a következő szerint: IEC60079-0 |
| Hőmérsékleti osztályok |
T4
T5 T6 |
| Anyag | Alumínium AlSi12 |
| Anyag | Alumínium AlSi12 |
| Furatok, B oldal | 1 x M20 |
| Approval/Certificate/Document of Conformity |
[TUEV14ATEX7606X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157816)
[IECEXITA14.0013X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157818) [INMETRO Certificado INMETRO - LMP 21.0019X KCS](https://mdcop.weidmueller.com/mediadelivery/asset/900_213805) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1537480000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok | [PI KLIPPON CS EN](http://download.weidmueller.com/asset/download/file/38179) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9,1 | 27-18-05-90 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Jóváhagyások |   |
