Tulajdonságok

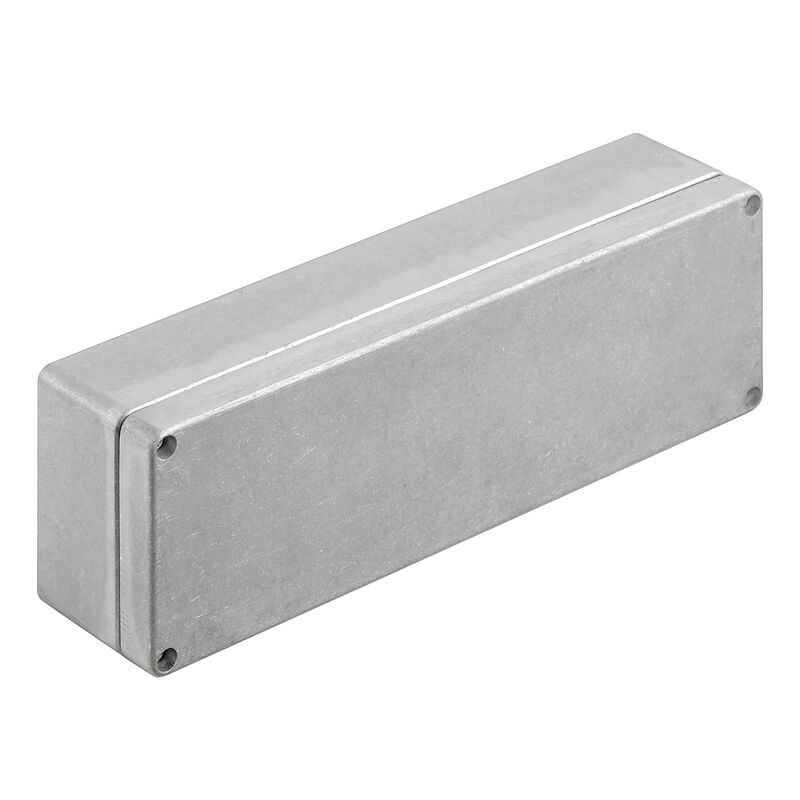

| Változat | Klippon K (aluminium empty enclosure), Üres ház, Alumínium ház, Magasság: 80 mm, Szélesség: 250 mm, Mélység: 55 mm, Anyag: Alumínium AlSi12, kezeletlen, ezüst |
| Rendelési szám | 1565260000 |
| Típus | KLIPPON K32 |
| GTIN (EAN) | 4008190188528 |
| Qty. | 1 Darab |
| Mélység | 55 mm |
| Mélység (coll) | 2,165 inch |
| Magasság | 80 mm |
| Magasság (coll) | 3,15 inch |
| Szélesség | 250 mm |
| Szélesség (coll) | 9,842 inch |
| Rögzítési méret - magasság | 52 mm |
| Rögzítési méret - szélesség | 238 mm |
| Nettó tömeg | 753 g |
| Üzemi hőmérséklet | -40 °C...80 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 2 |
| M16 | 2 |
| M20 | 1 |
| M12 | 2 |
| M16 | 2 |
| M20 | 1 |
| M12 | 15 |
| M16 | 9 |
| M20 | 7 |
| M25 | 6 |
| Megfelelőségi nyilatkozat száma (DoC LVD) | DE PS2410 160412 001ISS03 |
| Tanúsítvány sz. (DNV) | TAE00002SM |
| Tanúsítvány száma (cULus) | E197061 |
| Tanúsító intézet |
cULus
RMRS DNV |
| Aljzatperem | Nem |
| Anyag | Alumínium AlSi12 |
| Burkolat anyagvastagsága | 2,5 mm |
| Fedél | Igen |
| Fedél kiegészítő | M4 Torx rozsdamentes acél csavarok horonnyal |
| Fedélcsavarok nyomatéka | 2,5 Nm |
| Fedélcsavarok száma | 4 |
| Felhasználási területek |
Folyamatirányítás
Közlekedéstechnika Tengerészeti mérnökség Csomagolóipar Kikötői berendezések Gépgyártás |
| Felületi minőség | kezeletlen |
| Ház anyagvastagsága | 4 mm |
| Ház kiegészítő | 4 mm-es furatok |
| Integrált rögzítést | Menetes furat M4 |
| Max. teherbírás | 2 kg |
| Megjegyzés: védettségi osztály | IP68 (t=72h, h=1m) |
| Protection class (UL) |
Type 4
Type 4X |
| Szabványok | EN 45545-2:2013 |
| Szerelőnyílás: magasság | 72 mm |
| Szerelőnyílás: szélesség | 242 mm |
| Tömítés anyaga | Kloroprén |
| Védelmi osztály |
IP66
IP67 IP68 |
| Ütésállóság | 10 J standard változat |
| Üzemi hőmérséklet, max. | 80 °C |
| Üzemi hőmérséklet, min. | -40 °C |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x38 |
| WDU 4 / ZDU 4 | 1x32 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Approval/Certificate/Document of Conformity |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54357) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1565260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1565260000) |
| Product Change Notification |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Tender specification |
[Klippon K32_1565260000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56460)
[Klippon K32_1565260000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56571) |
| User Documentation | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9,1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E197061 |
