Tulajdonságok

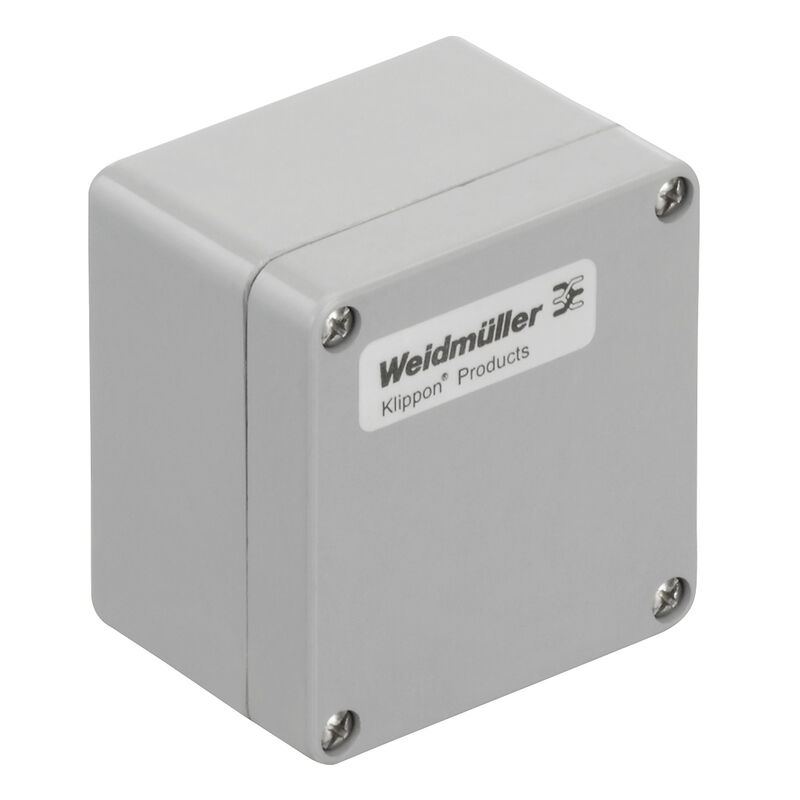

| Változat | Klippon POK (polyester empty enclosure), Üres ház, Magasság: 75 mm, Szélesség: 80 mm, Mélység: 55 mm, Anyag: üvegszál erősítésű poliészter, kezeletlen, polírozott, Ezüstszürke |
| Rendelési szám | 1305810000 |
| Típus | KLIPPON POK 080806 |
| GTIN (EAN) | 4050118108224 |
| Qty. | 1 Darab |
| Mélység | 55 mm |
| Mélység (coll) | 2,165 inch |
| Magasság | 75 mm |
| Magasság (coll) | 2,953 inch |
| Legalacsonyabb változat magassága | 55 mm |
| Szélesség | 80 mm |
| Szélesség (coll) | 3,15 inch |
| Rögzítési méret - magasság | 45 mm |
| Rögzítési méret - szélesség | 68 mm |
| Nettó tömeg | 258 g |
| Üzemi hőmérséklet | -40 °C...100 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | afb385d0-c52b-4449-8502-203596817ab0 |
| M12 | 1 |
| M16 | 1 |
| M20 | 1 |
| M12 | 1 |
| M16 | 1 |
| M20 | 1 |
| M12 | 4 |
| M16 | 2 |
| M20 | 1 |
| M25 | 1 |
| Megfelelőségi nyilatkozat száma (DoC LVD) | DE PS2401 160412 001ISS02 |
| Tanúsítvány sz. (DNV) | TAE00002R2 |
| Tanúsítvány száma (cULus) | E256877 |
| Tanúsító intézet |
cULus
LR DNV |
| Aljzatperem | Nem |
| Anyag | üvegszál erősítésű poliészter |
| Burkolat anyagvastagsága | 3,6 mm |
| Fedél | Igen |
| Fedél kiegészítő | Hornyos / kereszthornyos csavarok |
| Fedélcsavarok nyomatéka | 2,5 Nm |
| Fedélcsavarok száma | 4 |
| Felhasználási területek |
Kikötői berendezések
Gépgyártás Folyamatirányítás Közlekedéstechnika |
| Felületi minőség |
kezeletlen
polírozott |
| Ház anyagvastagsága | 4,29 mm |
| Ház kiegészítő |
Felszerelés a ház hátfalán keresztül
Rögzítőfülek |
| Max. teherbírás | 2,4 kg |
| Protection class (UL) |
Type 4
Type 4X |
| Szabványok |
DIN EN 62208 - Üres ház normál
DIN 4102-12 |
| Szerelőnyílás: magasság | 66,42 mm |
| Szerelőnyílás: szélesség | 71,42 mm |
| Tömítés anyaga | Kloroprén |
| UL 94 éghetőségi osztály | V-0 |
| Védelmi osztály | IP66 |
| Ütésállóság | 5 J standard változat |
| Üzemi hőmérséklet, max. | 100 °C |
| Üzemi hőmérséklet, min. | -40 °C |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x5 |
| WDU 4 / ZDU 4 | 1x4 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x1* |
| WDU 4 / ZDU 4 | 1x1* |
| Termékinformáció | The fire rating up to E60 acc. to DIN 4102-12 depends on concrete configurations / installations (details see “Declaration of Manufacturer” in “Downloads”) |
| Approval/Certificate/Document of Conformity |
[14_20001](https://mdcop.weidmueller.com/mediadelivery/asset/900_157728)
[TAE00002R2](https://mdcop.weidmueller.com/mediadelivery/asset/900_157729) [MPA NRW Certificate - fire rated assembled boxes acc. to DIN 4102-12](https://mdcop.weidmueller.com/mediadelivery/asset/900_207499) [EU Declaration of Conformity - Klippon POK Empty Enclosures IND - DoC DE PS2401 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40373) [UKCA Declaration of Conformity - Klippon POK Empty Enclosures IND - UKCA DE PS2401 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319949) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54066) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1305810000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1305810000) |
| Tender specification |
[Klippon POK 080806_1305810000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56641)
[Klippon POK 080806_1305810000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56667) |
| User Documentation | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40376) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL KLIPPON POK EN](http://download.weidmueller.com/asset/download/file/38243) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9,1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E256877 |
