KTB FS 352615 S4E2
Klippon TB FS (Terminal Box - Fixing Screw), Пустой корпус, Корпус из нержавеющей стали, Высота: 350 mm, Ширина: 260 mm, Глубина: 150 mm, Фланцевые пластины: снизу, сверху, Материал: Нержавеющая сталь 1.4404 (316 L), электрополировка, серебряный
№ продукта
1195920000
Свойства
| Исполнение | Klippon TB FS (Terminal Box - Fixing Screw), Пустой корпус, Корпус из нержавеющей стали, Высота: 350 mm, Ширина: 260 mm, Глубина: 150 mm, Фланцевые пластины: снизу, сверху, Материал: Нержавеющая сталь 1.4404 (316 L), электрополировка, серебряный |
| Номер для заказа | 1195920000 |
| Тип | KTB FS 352615 S4E2 |
| GTIN (EAN) | 4032248978496 |
| Кол. | 1 Штука |
| Доступно до | 24.11.2015 |
| Глубина | 150 mm |
| Глубина (дюймов) | 5,905 inch |
| Высота | 350 mm |
| Высота (в дюймах) | 13,78 inch |
| Ширина | 260 mm |
| Ширина (в дюймах) | 10,236 inch |
| Размеры крепежа, высота | 250 mm |
| Размеры крепежа, ширина | 286 mm |
| Масса нетто | 7 700 g |
| Рабочая температура | -60 °C...135 °C |
| Примечание: температура окружающей среды (эксплуатация) | Эксплуатация при температуре более чем 105 °C защита IP ограничивается IP66. |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd |
| M12 | 23 |
| M16 | 13 |
| M20 | 11 |
| M25 | 5 |
| M32 | 4 |
| M40 | 3 |
| M50 | 3 |
| M63 | 0 |
| M75 | 0 |
| M12 | 23 |
| M16 | 13 |
| M20 | 11 |
| M25 | 5 |
| M32 | 4 |
| M40 | 3 |
| M50 | 3 |
| M63 | 0 |
| M75 | 0 |
| M12 | 20 |
| M16 | 11 |
| M20 | 9 |
| M25 | 4 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M63 | 0 |
| M75 | 0 |
| Номер декларации о соответствии (декларация о соответствии LVD) | DE PS261X 160412 001ISS02 |
| Номер сертификата (INMETRO) | IEX13.0007 |
| Номер сертификата UL 508A | E223801 |
| Номер сертификата UL для обычных зон | E243298 |
| Номер сертификата UL для опасных зон | E223792 |
| Номер сертификата пустого корпуса (ATEX) | IBExU14ATEX1028 U |
| Номер сертификата пустого корпуса (ECAS) | 21-09-25241/E21-09-053807 |
| Номер сертификата пустого корпуса (IECEx) | IECEx IBE 14.0004U |
| Номер сертификата пустого корпуса (INMETRO) | LMP 21.0016U |
| Номер сертификата соединительной коробки (AEx) | E223792 |
| Номер сертификата соединительной коробки (ATEX) | IBExU14ATEX1050 |
| Номер сертификата соединительной коробки (IECEx) | IECEXIBE14.0013 |
| Номер сертификата соединительной коробки (INMETRO) | LMP 21.0017 |
| Номер сертификата соединительной коробки (KOSHA) | 16-AV4BO-0245X |
| Номер сертификата соединительной коробки (NEPSI) | 2020322303003289 |
| Номер сертификата соединительной коробки (UL) | E223792 |
| Номер сертификата соответствия (сертификат соответствия) | DE PS261X 160309 001ISS03 |
| Сертификат № (ATEX) | KEMA10ATEX0044U |
| Сертификат № (cULus) | E256877 |
| Сертификат № (DNV) | TAE000013S |
| Сертификат № (IECEX) | IECEXKEM10.0013U |
| Условия утверждения |
ATEX
CCoE cULus DNV IECEX INMETRO KC NEPSI CCC UL AEx Class Div. UL AEx Class Zone |
| Вид защиты |
IP66
IP67 |

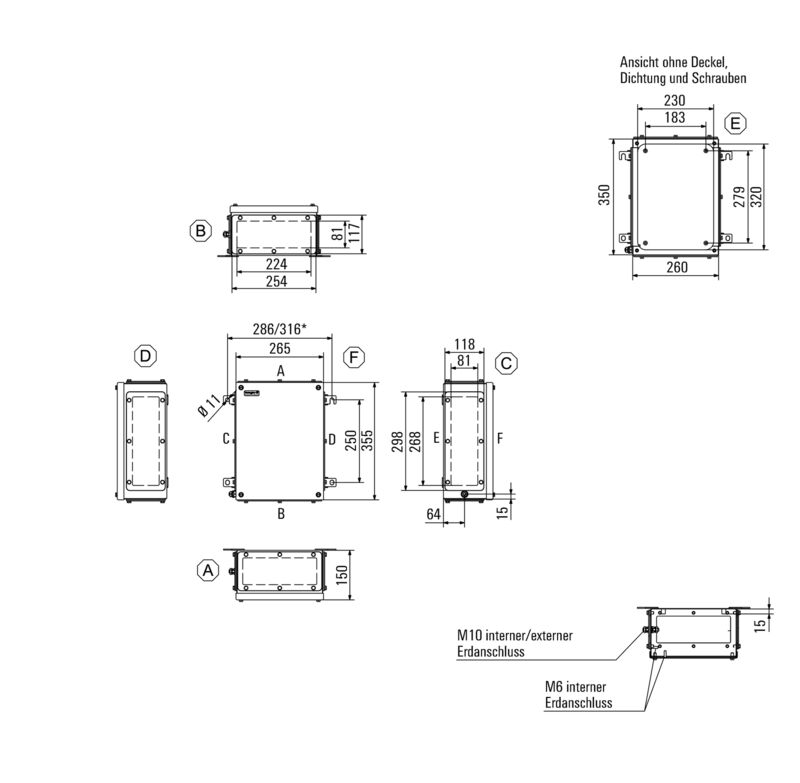

| Габаритные размеры | 372 x 311 x 158,5 |
| Класс защиты (UL) |
Type 3
Type 4X Type 12 |
| Количество крепежных болтов | 4 |
| Крепление корпуса | 4 приваренные монтажные опоры с отверстиями 11 мм (2 опоры с прорезями и 2 крестообразные опоры) |
| Макс нагрузка | 36 kg |
| Материал | Нержавеющая сталь 1.4404 (316 L) |
| Момент затяжки для винтов крышки | 2,5 Nm |
| Монтаж фланцевой пластины | Винты M6 с шестигранной головой SW10 |
| Монтажное крепление | 4.6 или 9 распорных болтов с внутренней резьбой M6 |
| Нормы |
DIN EN 62208 — стандарт для пустых корпусов
DIN EN 15085-2 EN 60079-0 EN 60079-7 EN 60079-31 IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| Отверстие для доступа, высота | 320 mm |
| Отверстие для доступа, ширина | 230 mm |
| Поверхность | электрополировка |
| Позиция с заземлением | Корпус, сторона C |
| Прикрепление крышки | Шестигранный болт с резьбой М6 и размером под ключ SW10 |
| Применение |
Взрывоопасные области
Перерабатывающая промышленность Нефте и газо добывающая промышленности Химическое производство Снаружи Внутри |
| Примечание: степень защиты | В случае использования при температурах свыше 105 °C защита ограничена классом IP 66. |
| Рабочая температура, макс. | 135 °C |
| Рабочая температура, мин. | -60 °C |
| Размер коробки | 450x510x240 |
| Размер под ключ | 10 mm |
| Толщина материала - корпус | 1,5 mm |
| Толщина материала - крышка | 1,5 mm |
| Толщина материала - розеточная часть | 3 mm |
| Ударопрочность |
7 J ATEX-Версия
10 Дж стандартное исполнение |
| Уплотняющий материал | Силикон |
| Фланцевая пластина | Да |
| Фланцевые пластины |
снизу
сверху |
| WDU 10 / ZDU 10 | 2x17 |
| WDU 16 / ZDU 16 | 1x14 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x34 |
| WDU 35 / ZDU 35 | 1x11 |
| WDU 4 / ZDU 4 | 2x29 |
| WDU 6 / ZDU 6 | 2x22 |
| Масса, корпус, внутр. |
Приваренная шпилька заземления M6 из нержавеющей стали на корпусе и крышке.
Сплошная шпилька заземления M10 на корпусе |
| WDU 10 / ZDU 10 | 1x27 |
| WDU 16 / ZDU 16 | 1x22 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x53 |
| WDU 35 / ZDU 35 | 1x15 |
| WDU 4 / ZDU 4 | 1x44 |
| WDU 6 / ZDU 6 | 1x33 |
| Одобрение / сертификат / документ о соответствии |
[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321)
[CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [PTB11ATEX2019](https://mdcop.weidmueller.com/mediadelivery/asset/900_157711) [16-AV4BO-245X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157712) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [LMP 21.0017 - CAIXA DE JUNÇÃO KLIPPON TB - KTB MH QL FS](https://mdcop.weidmueller.com/mediadelivery/asset/900_252967) [CERTIFICADO - LMP 21.0016U KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_268378) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704) [GYJ14.1310X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157707) [IECEXPTB11.0071](https://mdcop.weidmueller.com/mediadelivery/asset/900_157710) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_85759) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1195920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1195920000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1195920000&norm=0) |
| Тендерные спецификации |
[Klippon TB FS 352615 S4E2_1195920000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56748)
[Klippon TB FS 352615 S4E2_1195920000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56786) [Klippon TB FS 352615 S4E2_1195920000_NL](https://mdcop.weidmueller.com/mediadelivery/asset/900_56855) |
| Пользовательская документация | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40379) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL WIND 2012 EN](http://download.weidmueller.com/asset/download/file/38289) [FL APPL PROCESS EN](http://download.weidmueller.com/asset/download/file/38303) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [PI KLIPPON TB MH QL EN](http://download.weidmueller.com/asset/download/file/38134) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| Сертификаты |             |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E256877 |
