Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, Raszter mm-ben (P): 7.50 mm, Pólusszám: 6, Doboz |
| Rendelési szám | 8000085269 |

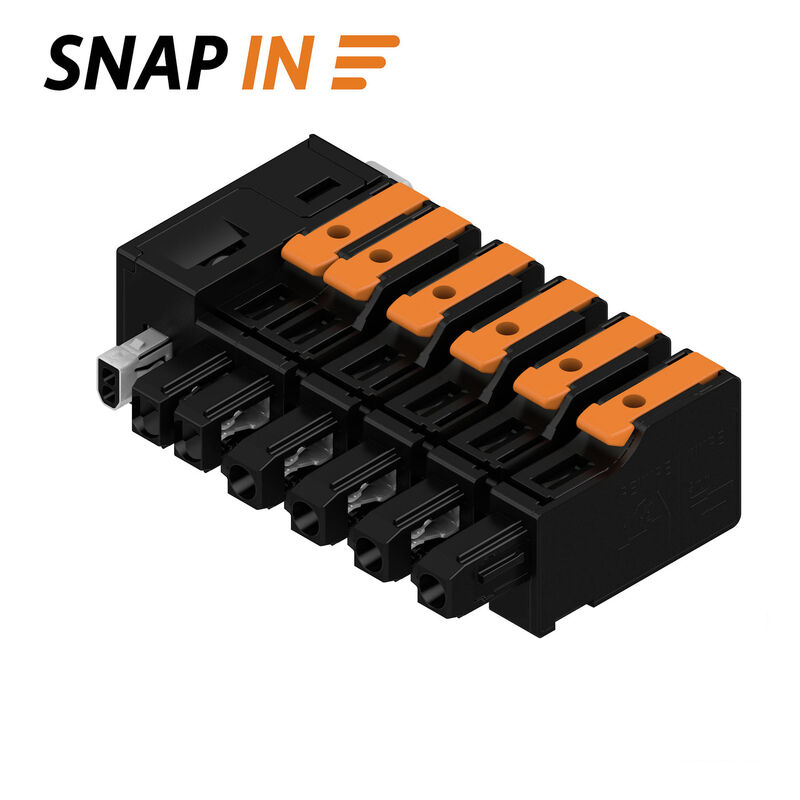

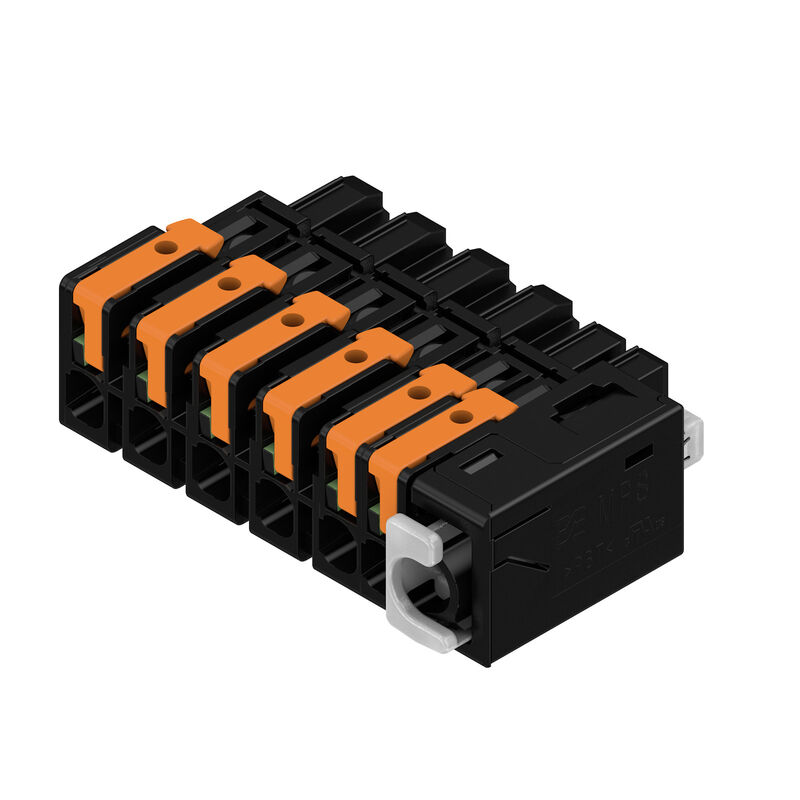

| Típus | MPS 7S/04-5/02 D11 S TN B B |
| GTIN (EAN) | 4064675622765 |
| Qty. | 36 Darab |
| Termékadatok |
IEC: 1000 V / 34.6 A / 0.5 - 4 mm² UL: / 18.5 A / AWG 20 - AWG 12 |
| Csomagolás | Doboz |
| Mélység | 34,95 mm |
| Mélység (coll) | 1,376 inch |
| Magasság | 15,5 mm |
| Magasság (coll) | 0,61 inch |
| Nettó tömeg | 26,65 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE 4.0 |
| Csatlakozás típusa | Terepi csatlakozás |
| Vezetékcsatlakozás-technika | SNAP IN |
| Raszter mm-ben (P) | 7,5 mm |
| Vezeték kimeneti irány | 180° |
| Pólusszám | 6 |
| L1, mm | 22,5 mm |
| L1, inch | 0,886 " |
| L2, mm | 5 mm |
| L2, inch | 0,197 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Névleges keresztmetszet | 2,5 mm² |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 |
| Csupaszolási hossz | 9 mm |
| Csupaszolási hossz tűrés |
|
| Dugaszolási ciklusok | ≥ 25 |
| Dugaszolási erő/pólus, max. | 9 N |
| Húzóerő / pólus, max. | 8 N |
| Szigetelőanyag | PBT GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | I |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 600 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Tárolási hőmérséklet, min. | -25 °C |
| Tárolási hőmérséklet, max. | 55 °C |
| Üzemi hőmérséklet, min. | -40 °C |
| Üzemi hőmérséklet, max. | 85 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,34 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 20 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Tömör, min. H05(07) V-U | 0,5 mm² |
| Tömör, max. H05(07) V-U | 2,5 mm² |
| Flexibilis, min. H05(07) V-K | 0,5 mm² |
| Flexibilis, max. H05(07) V-K | 4 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,34 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 2,5 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,34 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 2,5 mm² |
| Szigetelés külső átmérője, max. | 4 mm |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg | A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 34,6 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 29,1 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 30,7 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 25,9 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges feszültség (F felhasználási csoport / UL 1059) | 1 000 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 18,5 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 18,5 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Névleges áram (F felhasználási csoport / UL 1059) | 18,5 A |
| Vezeték keresztmetszet, AWG, min. | AWG 20 |
| Vezeték keresztmetszet, AWG, max. | AWG 12 |
| Csatlakozástechnika (adat) | IDC-csupaszolás nélküli csatlakozás |
| Connector Standard (Data) | IEC 63171-2 |
| Contact material (Data) | Bronz óntáblás |
| Housing main material (Data) | cink présöntvény nikkelezett |
| Material locking lever (Data) | Rozsdamentes acél |
| Shielding material (Data) | bronz óntáblás |
| Material insulator (Data) | PC UL94 V0 |
| Sheath diameter, min. (Data) | 3,6 mm |
| Sheath diameter, max. (Data) | 5,7 mm |
| Insulation cross-section, min. (Data) | 0.85 |
| Insulation cross-section, max. (Data) | 1.6 |
| Dielectric strength, contact / contact (Data) | ≥ 1000 V DC |
| Dielectric strength, contact / shield (Data) | ≤ 1500 V DC |
| Áramtovábbító kapacitás (Adatok) | 1,4 A |
| Contact resistance (Data) | ≤ 20 mΩ |
| Insulation strength (Data) | ≥ 500 MΩ |
| Network standard (Data) |
IEEE 802.3bw (100 BaseT1)
IEEE 802.3cg (10BaseT1) IEEE 802.3bp (1000 BaseT1) |
| PoE / PoE+ (Data) | PoDL, az IEEE 802.3bu / cg szabványnak megfelelő |
| Application-specific communication cable facilities (Data) |
ISO/IEC 11801-1 Amd.1
ISO/IEC 11801-3 Amd.1 ISO/IEC 11801-6 Amd.1 |
| Ability to reconnect (Data) | ≥ 4 ciklus (ugyanahhoz a keresztmetszethez) |
| Pólusok száma (Teljesítmény) | 4 |
| Sorok száma (Teljesítmény) | 1 |
| Osztás, mm (Teljesítmény) | 7,5 mm |
| Osztás, inch (Teljesítmény) | 0,295 " |
| Érintkező anyaga (Teljesítmény) | CuSn |
| Érintkező felület (Teljesítmény) | ónozott |
| Rögzítési tartomány, min. (Teljesítmény) | 0,5 mm² |
| Rögzítési tartomány, max. (Teljesítmény) | 4 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min.(Teljesítmény) | 0,5 mm² |
| érvéghüvellyel, DIN 46228 1. pont, max.(Teljesítmény) | 2,5 mm² |
| Vezeték keresztmetszet, AWG, min. (Teljesítmény) | AWG 20 |
| Vezeték keresztmetszet, AWG, max. (Teljesítmény) | AWG 12 |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. (Teljesítmény) | 2,5 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.(Teljesítmény) | 0,5 mm² |
| Flexibilis, min. H05(07) V-K (Teljesítmény) | 0,5 mm² |
| Flexibilis, max. H05(07) V-K (Teljesítmény) | 4 mm² |
| Tömör, min. H05(07) V-U (Teljesítmény) | 0,5 mm² |
| Tömör, max. H05(07) V-U (Teljesítmény) | 2,5 mm² |
| A szigetelés külső átmérője, max. (Teljesítmény) | 4 mm |
| Csupaszolási hossz (Teljesítmény) | 9 mm |
| Névleges áram (B felhasználási csoport/ UL 1059) (Teljesítmény) | 18,5 A |
| Névleges áram (C felhasználási csoport/ UL 1059) (Teljesítmény) | 18,5 A |
| Névleges áram (D felhasználási csoport/ UL 1059) (Teljesítmény) | 10 A |
| Névleges áram, min. pólusszám (Tu=20 °C) (Teljesítmény) | 34,6 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) (Teljesítmény) | 29,1 A |
| Névleges áram, min. pólusszám (Tu=40 °C) (Teljesítmény) | 30,7 A |
| Névleges áram, maximális pólusszám (Tu=40 °C) (Teljesítmény) | 25,9 A |
| Névleges lökőfeszültség a II/2 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (teljesítmény) | 4 kV |
| Névleges lökőfeszültség a III/2 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (teljesítmény) | 4 kV |
| Névleges feszültség (B felhasználási csoport/ UL 1059) (Teljesítmény) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) (Teljesítmény) | 600 V |
| Névleges feszültség (D felhasználási csoport/ UL 1059) (Teljesítmény) | 600 V |
| Névleges feszültség a II/2 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (teljesítmény) | 1 000 V |
| Névleges feszültség a III/2 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (teljesítmény) | 1 000 V |
| Névleges feszültség a II/3 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (teljesítmény) | 630 V |
| Térköz, min. (Teljesítmény) | 9,96 mm |
| Pólusok száma (Jel) | 6 |
| Pitch in mm (Signal) | 5 mm |
| Pitch in inches (Signal) | 0,197 " |
| Érintkező anyaga (Jel) | CuSn |
| Érintkező felület (Jel) | ónozott |
| Rögzítési tartomány, min. (Jel) | 0,5 mm² |
| Rögzítési tartomány, max. (Jel) | 4 mm² |
| Vezeték keresztmetszet, AWG, min. (Jel) | AWG 20 |
| Vezeték keresztmetszet, AWG, max. (Jel) | AWG 12 |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. (Jel) | 0,5 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.(Jel) | 2,5 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min.(Jel) | 0,5 mm² |
| érvéghüvellyel, DIN 46228 1. pont, max.(Jel) | 2,5 mm² |
| Flexibilis, min. H05(07) V-K (Jel) | 0,5 mm² |
| Flexibilis, max. H05(07) V-K (Jel) | 4 mm² |
| Tömör, min. H05(07) V-U (Jel) | 0,5 mm² |
| Tömör, max. H05(07) V-U (Jel) | 2,5 mm² |
| A szigetelés külső átmérője, max. (Jel) | 4 mm |
| Stripping length (Signal) | 9 mm |
| Névleges áram (B felhasználási csoport/ UL 1059) (Jel) | 18,5 A |
| Névleges áram (C felhasználási csoport/ UL 1059) (Jel) | 18,5 A |
| Névleges áram (D felhasználási csoport/ UL 1059) (Jel) | 10 A |
| Névleges áram, min. pólusszám (Tu=20 °C) (Jel) | 26,8 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) (Jel) | 19,7 A |
| Névleges áram, min. pólusszám (Tu=40 °C) (Jel) | 23,1 A |
| Névleges áram, maximális pólusszám (Tu=40 °C) (Jel) | 16,9 A |
| Névleges lökőfeszültség a II/2 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (Jel) | 4 kV |
| Névleges lökőfeszültség a III/2 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (Jel) | 4 kV |
| Névleges lökőfeszültség a III/3 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (Jel) | 4 kV |
| Névleges feszültség (B felhasználási csoport/ UL 1059) (Jel) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) (Jel) | 600 V |
| Névleges feszültség (D felhasználási csoport/ UL 1059) (Jel) | 600 V |
| Névleges feszültség a II/2 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (Jel) | 400 V |
| Névleges feszültség a III/2 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (Jel) | 320 V |
| Névleges feszültség a III/3 túlfeszültségi osztályhoz / szennyezettségi fokozathoz (Jel) | 250 V |
| Térköz, min. (Jel) | 7,5 mm |
| Kúszóút, min. (Jel) | 7,5 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Approval/Certificate/Document of Conformity | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305320) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000085269) |
| User Documentation | [Assembly instructions MPS 5 D11 and MPS 7S-5 D11 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_311143) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9,1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| ECLASS 14.0 | 27-46-03-02 |
| ROHS | Megfelel |
