PVN1M3I9SXFXV1O1TXPX10

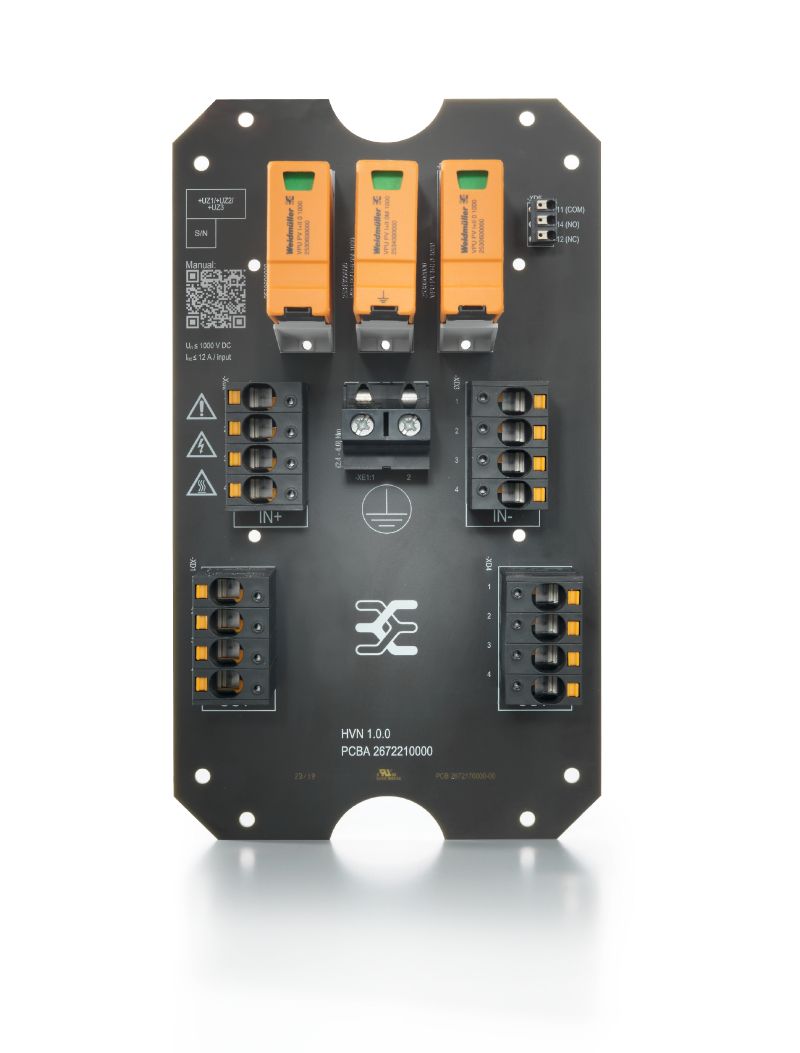

Fotovoltaikus egységek, Összekötő doboz, 1000 V, 3 MPP, 3 bemenet / 3 kimenet MPP-nként, Túlfeszültség-védelem I/II, WM4C

Cikkszám 2683190000

Tulajdonságok

Általános rendelési adatok

Változat	Fotovoltaikus egységek, Összekötő doboz, 1000 V, 3 MPP, 3 bemenet / 3 kimenet MPP-nként, Túlfeszültség-védelem I/II, WM4C
Rendelési szám	2683190000
Típus	PVN1M3I9SXFXV1O1TXPX10
GTIN (EAN)	4050118700220
Qty.	1 Darab
Szállítás állapota	Ez a termék már nem kapható.
Elérhető eddig:	31.12.2025

Méretek és tömegek

Mélység	210 mm
Mélység (coll)	8,268 inch
Magasság	334 mm
Magasság (coll)	13,15 inch
Szélesség	558 mm
Szélesség (coll)	21,968 inch
Nettó tömeg	8 480 g

Hőmérsékletek

Ambient temperature	-40 °C...+50 °C
Páratartalom	5 – 90 % páralecsapódás nem megengedett

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)	6c
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

Garancia

Időköz

5 év

Elektromos jellemzők

Névleges DC feszültség	1 000 V
Névleges rövid idejű áramállóság	Névleges áram: 56,25 A
Áram/maximális teljesítménypont	45 A

Ház

Fedél	burkolattal eltávolítható
Felszerelés típusa	Falra szerelés 4 csavar
Ház kiegészítő	Tartólábakon keresztül
String csatlakozási típusa	Dugasz WM4C
Szigetelőanyag	Poliészter üvegszálerősítésű, polikarbonát
Védettségi osztály	II
Ütésállóság	Az IEC 62208 szerint IK08 Az IEC 62262 szerint IK10

Általános adatok

Installation location	Védett kültéri terület (föld és tenger)
Védelmi osztály	IP65

Bemenetek

Biztosíték típusa	Sem biztosítóbetét sem tartó
Csőbemenetek száma	9
DC-bemenet + és –	Vezetékcsatlakozás: Csatlakozás típusa: WM4C csatlakozó Kompatibilis kábelkeresztmetszet: EN 50618:2015 Vezetékkeresztmetszet, min.: 2,5 mm² Huzalkeresztmetszet, max.: 6 mm²
DC-bemenetek max. száma	maximális teljesítménypontonként 3 bemenet, párhuzamosan kötve
Funkcionális földelés-csatlakozó	Kábelbevezetés: Kábelbevezetések száma: 2 Kábelátmérő, min.: 5 mm Kábelátmérő, max.: 10 mm Tömszelencék: M 16 Vezetékcsatlakozó: Csatlakozás típusa: Csavaros csatlakozás Flexibilis, max. H05(07) V-K: 25 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 16 mm²
Fuses	Nem
Maximális teljesítménypontok (MPP) száma	3
String bemenetek száma/MPP	≤ 3
Túlfeszültség-védelem segédérintkező	Kábelbevezetés: Kábelbevezetések száma: 2 Kábelátmérő, min.: 5 mm Kábelátmérő, max.: 10 mm Tömszelencék: M 16 Vezetékcsatlakozó: Csatlakozás típusa: Húzórugós csatlakozás aktuátorral Flexibilis, max. H05(07) V-K: 1,5 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 1,5 mm²
Bemenetek száma	9

Kimenetek

DC-kimenet + és –	Vezetékcsatlakozás: Csatlakozás típusa: WM4C csatlakozó Kompatibilis kábelkeresztmetszet: TÜV 2 Pfg1169/08.07 Vezetékkeresztmetszet, min.: 4 mm² Huzalkeresztmetszet, max.: 6 mm²
DC-kimenetek max. száma	maximális teljesítménypontonként 3 kimenet, párhuzamosan kötve

Túlfeszültség-védelem, DC oldal

I rövidzárlati áram_SCPV	11 000 A
Kisülési áram I_n (8/20 µs)	20 kA
Készenléti teljesítményfelvétel, P_C	<0,2 W
Levezetőáram, max. (8/20 µs)	40 kA
Maximális folyamatos DC üzemi feszültség UCPV mód +/-, -/PE, +/PE	1 100 V
PV rendszerfeszültség, max. U_cpv	1 100 V
Requirements class	I./II. típus
U védelmi szint_p (+/- , -/PE , +/PE)	≤ 3.8 kV
U védelmi szint_p (+/-)	≤ 3.8 kV
U védelmi szint_p (+/PE)	≤ 3.8 kV
U védelmi szint_p (-/PE)	≤ 3.8 kV
Villám mérési áram I_imp (10/350 µs)	6.25 kA
Összes kisülési áram I_total (10/350µs)	12,5 kA
Összes kisülési áram I_total (8/20 µs)	50 kA

DC terhelésmegszakító kapcsoló

Leválasztó kapcsoló megvalósítás

nincs switch

Fontos megjegyzés

Termékinformáció

A SCIP-szám a nettó tömeg 0,1 %-át meghaladó ólomtartalom miatt lett megadva.

Biztonságos használatra vonatkozó utasítás az ECHA szerint:
A károsanyag jelölése elégséges a termék biztonságos használatához teljes életciklusa alatt, beleértve az üzemi élettartamot, a leszerelési és a hulladék/újrahasznosítási fázist

Letöltések

Approval/Certificate/Document of Conformity	[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_101425)
Engineering Data	[CAD data -- PV Next Schematic Diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_107149) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154480)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2683190000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2683190000&norm=0)
Technical Documentation	[customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_107112)
User Documentation	[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571) [MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695)
White paper	[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825) [Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9,1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

Ajánlati specifikációs lapok

Hosszú specifikáció

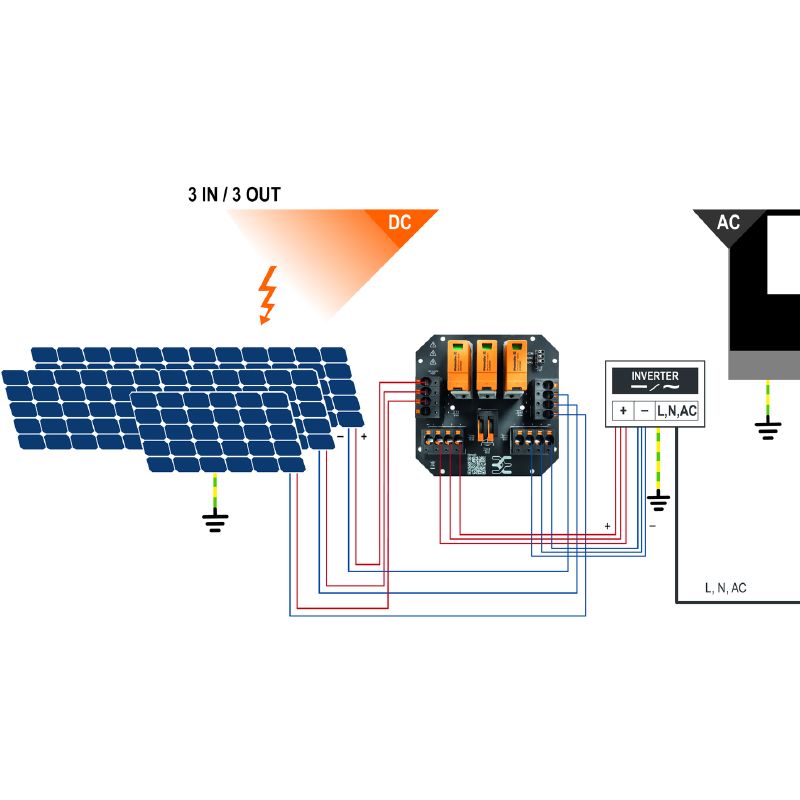

Combiner box for inverters with 3 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
3 inputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
3 outputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2 to 3:
identical to MPP1

Max. string voltage Uoc: 1000V
1 class/type I + II combined arrester with signal contact
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 334x558x210 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011
