RCMKIT 24VDC 2CO LED GN
제품 이미지
그림과 유사
RCMKIT 24VDC 2CO LED GN

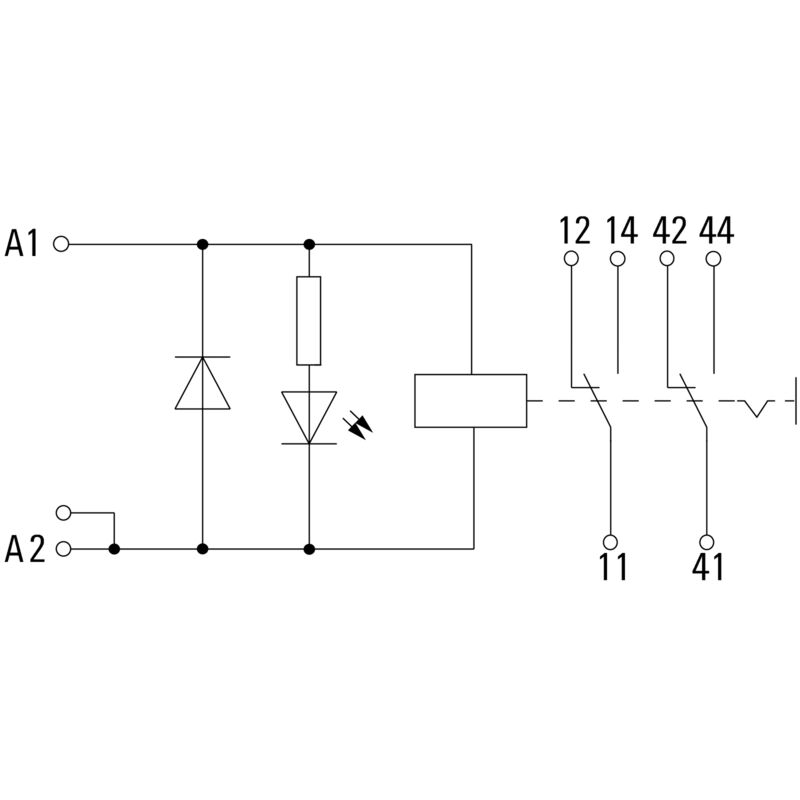

배선도
RCMKIT 24VDC 2CO LED GN
Graph

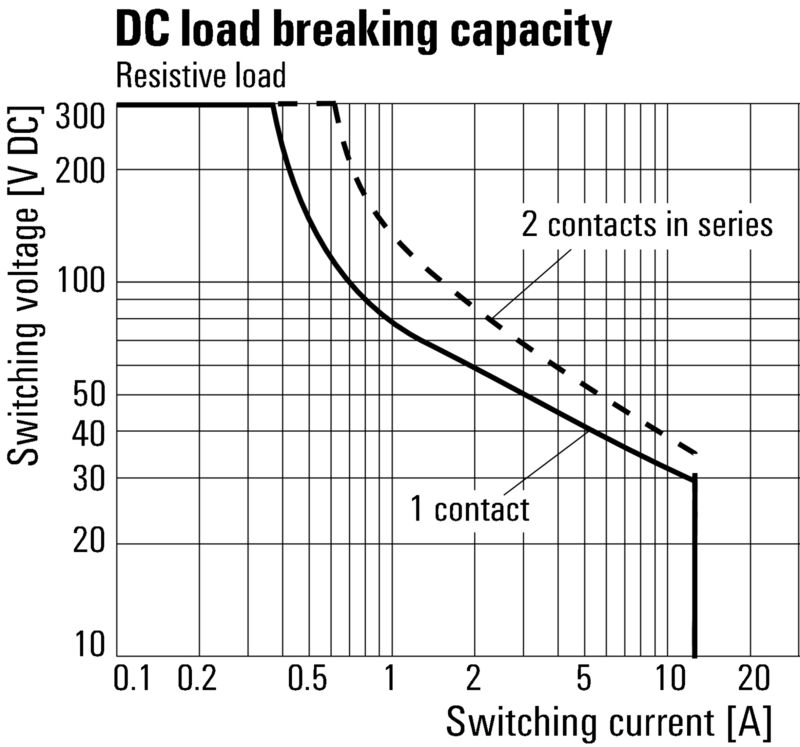

DC 부하 한계 커브
저항성 부하
RCMKIT 24VDC 2CO LED GN
Graph
전기 서비스 수명
250 V AC 저항성 부하
RCMKIT 24VDC 2CO LED GN

RCMKIT 24VDC 2CO LED GN

RIDERSERIES RCM, 릴레이 모듈, 접점 개수: 2, 테스트 버튼 적용 CO 접점 AgNi, 정격 제어 전압: 24 V DC, 연속 전류: 12 A, 스크류 결선, 테스트 버튼 사용 가능: 예

항목 번호 7940007061
데이터 시트 다운로드 제품 다운로드 엔지니어링 지원
관련 제품 41
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 제어 측 부하 측 일반 데이터 절연 조정 인증/표준의 추가 세부 사항 결선 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
준수

일반 주문 데이터

버전
RIDERSERIES RCM, 릴레이 모듈, 접점 개수: 2, 테스트 버튼 적용 CO 접점 AgNi, 정격 제어 전압: 24 V DC, 연속 전류: 12 A, 스크류 결선, 테스트 버튼 사용 가능: 예
주문 번호
7940007061
유형
RCMKIT 24VDC 2CO LED GN
GTIN(EAN)
4032248474790
수량
10  items
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
이용가능 기간
30.09.2025
대체용 제품
[3137220000](~/p/3137220000)

치수 및 중량

깊이
79  mm
깊이 (인치)
3.11  inch
높이
82  mm
높이 (인치)
3.228  inch
너비
27  mm
폭 (인치)
1.063  inch
순중량
86.68  g

온도

보관 온도
-40 °C...70 °C
작동 온도
-40 °C...70 °C
습도
40 °C / 93 % 상대 습도, 비응축

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
fc45714a-dcf9-499e-b37b-5a6f61f2521f

제어 측

정격 제어 전압
24 V DC
정격 전류 DC
31.3 mA
전원 정격
750 mW
코일 저항
777 Ω ± 10 %
상태 표시기
녹색 LED
보호 회로
환류 다이오드

부하 측

정격 스위칭 전압
240 V AC
연속 전류
12 A
정격 부하 시 최대 스위칭 주파수
0.1  Hz
최소 스위칭 전력
1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
유입 전류
24 A / 20 ms
AC 스위칭 용량(저항), 최대
3000 VA
DC 스위칭 용량(저항), 최대
288 W @ 24 V
켜기 지연
≤ 15 ms
끄기 지연
≤ 10 ms
접점 유형
2 테스트 버튼 적용 CO 접점 (AgNi)
기계적 서비스 수명
AC 코일 20 x 106 스위치 사이클
DC 코일 30 x 106 스위치 사이클

일반 데이터

레일
TS 35
테스트 버튼 사용 가능
예
테스트 버튼 버전
잠금 가능
기계적 스위치 위치 표시
예
컬러 코드
검정
UL 94 가연성 등급
V-2

절연 조정

정격 전압
250  V
오염 심각도
2
서지 전압 범주
III
절연재 그룹
IIIa
연면거리 및 기중거리 출력 - 출력
≥ 4 mm
절연 내력 입력, 입/출력
2.5 KVeff / 1 분
개방 접점의 절연 강도
1.2 kVeff / 1 분
임펄스 내전압
5 kV(1.2/50 µs)
보호 등급
IP20

인증/표준의 추가 세부 사항

인증 번호(CSA) 릴레이
249409-2426937
인증 번호(cURus) 릴레이
E522350
인증 번호(cURus) 베이스
E223759

결선 데이터

와이어 결선 방식
스크류 결선
클램프 범위, 정격 결선
2.5  mm²
클램프 범위, 최소
0.5  mm²
클램프 범위, 최대
2.5  mm²
블레이드 크기
크기 PH1

분류

ETIM 6.0
EC001437
ETIM 7.0
EC001437
ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 9.0
27-37-16-01
ECLASS 9.1
27-37-16-01
ECLASS 10.0
27-37-16-01
ECLASS 11.0
27-37-16-01
ECLASS 12.0
27-37-16-01
ECLASS 13.0
27-37-16-01
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
