RCMKITP-I 24VDC 4CO AU
Produktbild
Abbildung ähnlich
RCMKITP-I 24VDC 4CO AU

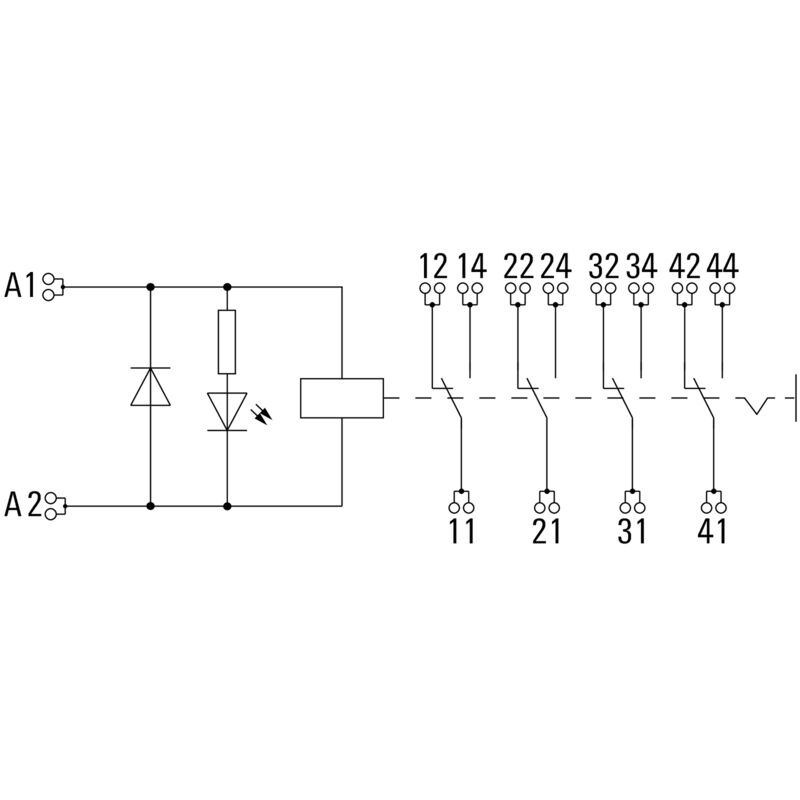

Schaltbild
RCMKITP-I 24VDC 4CO AU
Diagramm
Lastgrenzkurve DC
Ohmsche Last
RCMKITP-I 24VDC 4CO AU
Diagramm
Deratingkurve
Relais in Kombination mit Sockel
RCMKITP-I 24VDC 4CO AU
Diagramm
Betriebsspannungsbereich DC
RCMKITP-I 24VDC 4CO AU
Diagramm
Elektrische Lebensdauer
250 V AC ohmsche Last
RCMKITP-I 24VDC 4CO AU
Maßbild
RCMKITP-I 24VDC 4CO AU
Sonstiges
RCMKITP-I 24VDC 4CO AU
Sonstiges
RCMKITP-I 24VDC 4CO AU
Sonstiges
RCMKITP-I 24VDC 4CO AU

RCMKITP-I 24VDC 4CO AU

RIDERSERIES, Relaiskoppler, Anzahl Kontakte: 4, Wechsler mit Prüftaste AgNi vergoldet, Nennsteuerspannung: 24 V DC, Dauerstrom: 6 A, PUSH IN, Prüftaste vorhanden: Ja

Art.-Nr. 1398090000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 23 Verwandte Artikel 41
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Steuerseite Lastseite Allgemeine Daten Isolationskoordination Erweiterte Angaben Zulassungen / Normen Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
RIDERSERIES, Relaiskoppler, Anzahl Kontakte: 4, Wechsler mit Prüftaste AgNi vergoldet, Nennsteuerspannung: 24 V DC, Dauerstrom: 6 A, PUSH IN, Prüftaste vorhanden: Ja
Best.-Nr.
1398090000
Art
RCMKITP-I 24VDC 4CO AU
GTIN (EAN)
4050118199512
VPE
10  Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Lieferbar bis
30.09.2025

Abmessungen und Gewichte

Tiefe
78,3  mm
Tiefe (inch)
3,083  inch
Höhe
98  mm
Höhe (inch)
3,858  inch
Breite
28  mm
Breite (inch)
1,102  inch
Nettogewicht
96,45  g

Temperaturen

Lagertemperatur
-40 °C...70 °C
Betriebstemperatur
-40 °C...70 °C
Feuchtigkeit
40 °C / 93 % rel.Feuchte, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Steuerseite

Nennsteuerspannung
24 V DC
Nennstrom DC
32,8 mA
Nennleistung
804 mW
Spulenwiderstand
777 Ω ± 10 %
Statusanzeige
LED grün
Schutzschaltung
Freilaufdiode

Lastseite

Nennschaltspannung
240 V AC
Dauerstrom
6 A
max. Schaltfrequenz bei Nennlast
0,1  Hz
min. Schaltleistung
1 mA @ 1 V
Einschaltstrom
12 A / 20 ms
Schaltleistung AC (ohmsch), max.
1500 VA
Schaltleistung DC (ohmsch), max.
144 W @ 24 V
Einschaltverzögerung
≤ 15 ms
Ausschaltverzögerung
≤ 10 ms
Kontaktausführung
4 Wechsler mit Prüftaste (AgNi vergoldet)

Allgemeine Daten

Tragschiene
TS 35
Prüftaste vorhanden
Ja
Ausführung der Prüftaste
blockierbar
Mechanische Schaltstellungsanzeige
Ja
Farbe
schwarz

Isolationskoordination

Spannungsfestigkeit offener Kontakt
1,2 kVeff / 1 min
Schutzart
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (DNV)
TAA000011A

Anschlussdaten

Leiteranschlusstechnik
PUSH IN
Abisolierlänge Bemessungsanschluss
12  mm
Klemmbereich, Bemessungsanschluss
1,5  mm²
Klemmbereich, min.
0,75  mm²
Klemmbereich, max.
1,5  mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,75  mm²
Leiteranschlussquerschnitt, eindrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.
0,75  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,75  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
0,75  mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,75  mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1  mm²
Klingenmaß
0,6 x 3,5 mm

Klassifikationen

ETIM 6.0
EC001437
ETIM 7.0
EC001437
ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 9.0
27-37-16-01
ECLASS 9.1
27-37-16-01
ECLASS 10.0
27-37-16-01
ECLASS 11.0
27-37-16-01
ECLASS 12.0
27-37-16-01
ECLASS 13.0
27-37-16-01
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
