RS 4AIO I-M-DP SD Z
RS 4AIO I-M-DP SD Z

RS 4AIO I-M-DP SD Z

인터페이스, RS, 2-와이어, 텐션 클램프 결선

항목 번호 1308240000
데이터 시트 다운로드 제품 다운로드
관련 제품 13
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 정격 데이터 UL 일반 데이터 결선 데이터 정격 데이터 절연 조정(EN50178) 결선 필드 공급 결선 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E141197

일반 주문 데이터

버전
인터페이스, RS, 2-와이어, 텐션 클램프 결선
주문 번호
1308240000
유형
RS 4AIO I-M-DP SD Z
GTIN(EAN)
4050118110616
수량
1 items

치수 및 중량

깊이
81 mm
깊이 (인치)
3.189 inch
높이
109 mm
높이 (인치)
4.291 inch
너비
73 mm
폭 (인치)
2.874 inch
순중량
184.8 g

온도

보관 온도
-40...60 °C
작동 온도
-20...50 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6aI, 6c
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

정격 데이터 UL

작동 온도 UL, 최대
25 °C
작동 온도 UL, 최소
0 °C
정격 전류 IN
0.5 A
정격 전압 UN
≤ 25 V AC 50 V DC
정격 전압 DC UN (공급)
24 V
정격 전류(공급)
3 A
정격 전류 퓨즈(공급)
3.15 A

일반 데이터

채널별 LED 상태 디스플레이
아니요
채널별 차단
예
전압 측정 지점
예
전류 측정 테스트 지점
Oui
테스트 지점의 유형
Диаметр 4 мм
공급 전압의 LED 상태
아니요
전원 공급 퓨즈
3.15 A
공통 폴 극성
점퍼를 사용하여 포지티브 또는 네거티브 선택 가능

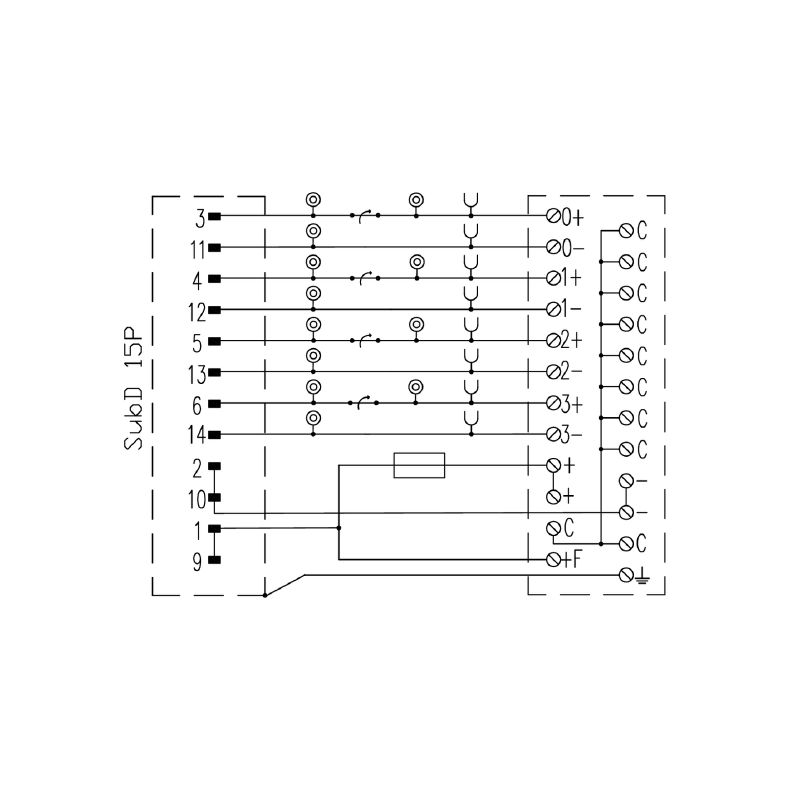

결선 데이터

Alimentación de conexión
LMNZF 5.08mm
Collegamento (lato campo)
LMNZF 5.08mm
Número de polos (lado de control)
15-극 플러그
Raccordement du conducteur de protection
SUB-D 플러그인 커넥터의 차폐
Vezetékrendszer
2-와이어
제어 측의 결선
2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격

정격 데이터

작동 전압
≤ 25 V AC / 50 V DC
공통 폴에 대한 최대 전류
3.15 A
채널당 최대 전류
0.5 A

절연 조정(EN50178)

В соответствии с
DIN EN 50178
정격 절연 전압
<50 V AC
서지 전압 범주
III
오염 심각도 수준
2
펄스 전압 테스트(1,2/50μs)
0.8 kV
Insulation test voltage AC
0.35 kV

결선 필드

Clamping range, min.
0.13 mm²
Max. wire cross-section, AWG
AWG 12
결선 유형
텐션 클램프 결선
경질, 최대 H05(07) V-U
6 mm²
경질, 최소 H05(07) V-U
0.5 mm²
슬리브 채용 연질, 최대
2.5 mm²
슬리브 채용 연질, 최소
0.5 mm²
연질, 최대 H05(07) V-K
4 mm²
연질, 최소 H05(07) V-K
0.5 mm²
조임 토크, 최대
0.6 Nm
조임 토크, 최소
0.5 Nm
최소 전선 단면, AWG
AWG 26
클램프 범위, 최대
2.5 mm²
탈피 길이
6 mm
플라스틱 슬리브 채용 슬리브, 최대
2.5 mm²

공급 결선

Type of connection
텐션 클램프 결선
클램프 범위, 최소
0.13 mm²
클램프 범위, 최대
2.5 mm²
경질, 최소 H05(07) V-U
0.5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexibel, min. H05(07) V-K
0.5 mm²
연질, 최대 H05(07) V-K
4 mm²
슬리브 채용 연질, 최대
2.5 mm²
슬리브 채용 연질, 최소
0.5 mm²
플라스틱 소매 채용 페룰, 최대
2.5 mm²
와이어 단면적, 최소 AWG
AWG 26
와이어 단면적, 최대 AWG
AWG 12
조임 토크, 최소
0.5 Nm
조임 토크, 최대
0.6 Nm
탈피 길이
6 mm

분류

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
