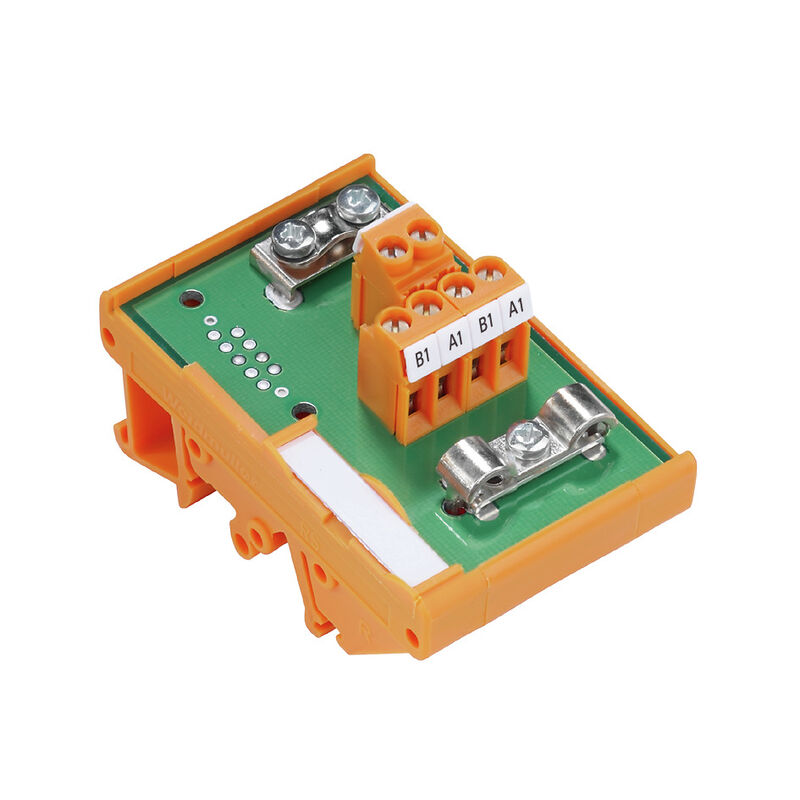

RS PB-DP T
RS PB-DP T

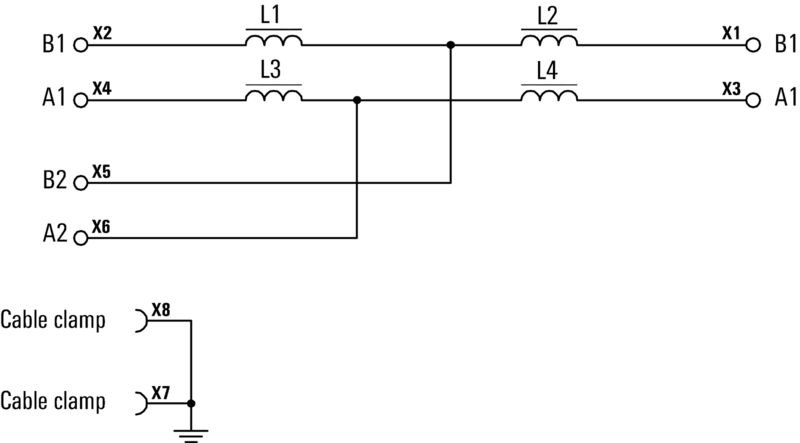

Wiring diagram

RS PB-DP T

SUB-D PROFIBUS-DP, IP20

Product ID 8800040000
Gegevensblad downloaden Инженерная поддержка
Verwante producten 2
Approvals Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto General data Classifications

Approvals

ROHS
Conform

Datos generales para pedido

Version
SUB-D PROFIBUS-DP, IP20
Order No.
8800040000
Type
RS PB-DP T
GTIN (EAN)
4032248496860
Qté.
1 Pièce

Dimensiones y pesos

Depth
70 mm
Depth (inches)
2,756 inch
Height
43 mm
Height (inches)
1,693 inch
Width
45 mm
Largeur (pouces)
1,772 inch
Poids net
65,8 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

General data

Cable diameter, max.
8 mm
Cable diameter, min.
4,5 mm
Conductor cross-section, max.
2,5 mm²
Conductor cross-section, min.
0,5 mm²
Conductor O.D.
-
Connection 1
Profibus-DP T-connector
Connection 2
Screw
Nominal voltage
50 V
Number of poles
6
Pollution severity
2
Protection degree
IP20
Type of connection
Conexión brida-tornillo

Classifications

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
