Tulajdonságok
Változat | M12-es kivezetéssel, 8-pole, A-coded, M8, 30 V, , LED: Igen, LED iniciátor: Nem, Huzalozás típus: PNP |
Rendelési szám | 1051760000 |

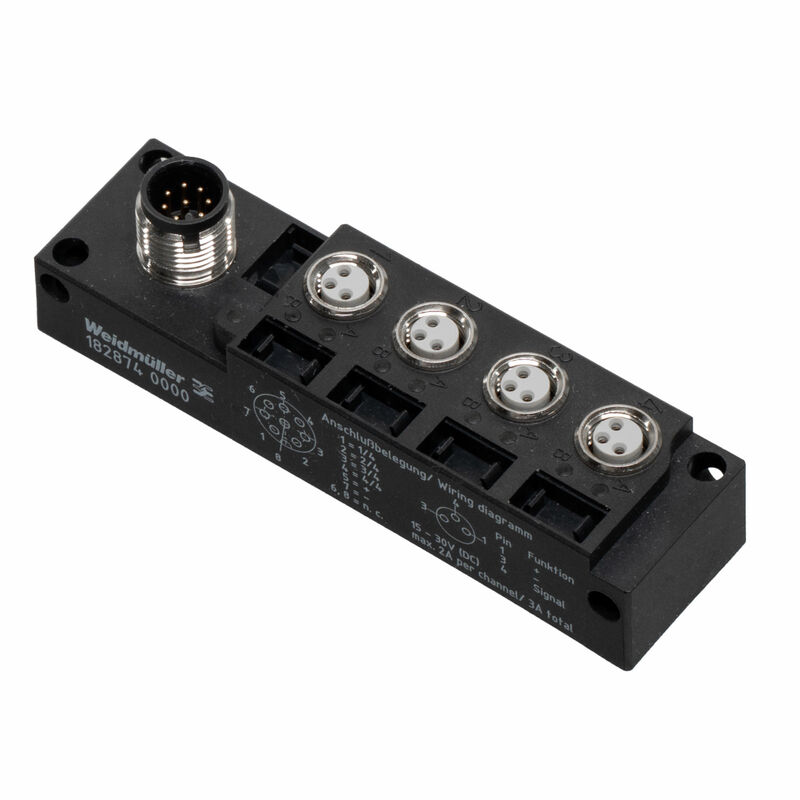

Típus | SAI-04L-VP12-3A-M08O-PNP |
GTIN (EAN) | 4032248790302 |
Qty. | 1 Darab |
Mélység | 113 mm |
Mélység (coll) | 4,449 inch |
Magasság | 18,2 mm |
Magasság (coll) | 0,717 inch |
Szélesség | 24 mm |
Szélesség (coll) | 0,945 inch |
Nettó tömeg | 64 g |
Üzemi hőmérséklet | -20 - 70°C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Elosztó kimenet |
M12-es kivezetéssel
8-pole A-coded |
Névleges feszültség, min. | 15 V |
Névleges feszültség, max. | 30 V |
Max. áramtovábbítási kapacitás kártyahelyenként | 2 A |
Teljes áram | 2 A |
Elektromos szigetelés lehetséges | Nem |
Szigetelés erőssége | 109 Ω |
Védelmi osztály | IP68 |
Pólusszám | 3 |
Érintkező aljzatok száma | 4 |
Csatlakozási menet | M8 |
Szennyezés súlyossága | 3 |
LED | Igen |
LED iniciátor | Nem |
LED-szín a működés jelzéséhez | zöld |
O-gyűrű anyaga | FKM |
Ház fő anyaga | PBT |
Elosztó anyaga | Műanyag |
Ház színe | fekete (RAL 9005-höz hasonló) |
Érintkező anyaga | CuZn |
Érintkező felület | Aranyozott |
Pólusszám | 3 |
A következő kábeltartókhoz: | Nem |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188746) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1051760000) |
Product Change Notification |
[20211208 Technical change to SAI M8 Line Distribution Boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_248232)
[20211208 Technische Änderung zu SAI M8 Line Verteiler](https://mdcop.weidmueller.com/mediadelivery/asset/900_248233) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
Kiadványok |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC002585 |
ETIM 7.0 | EC003558 |
ETIM 8.0 | EC003558 |
ETIM 9.0 | EC003558 |
ECLASS 9.0 | 27-44-01-08 |
ECLASS 9,1 | 27-44-01-08 |
ECLASS 10.0 | 27-44-01-11 |
ECLASS 11.0 | 27-44-01-11 |
ECLASS 12.0 | 27-44-01-11 |
ECLASS 13.0 | 27-44-01-11 |
ECLASS 14.0 | 27-44-01-11 |
Jóváhagyások | ![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Megfelel |
UL File Number Search | [UL weboldal](LINK/UL_search.html) |
Tanúsítvány száma (cURus) | E92202 |
