SAIE-M8B-3-F13THR
Abbildung ähnlich
SAIE-M8B-3-F13THR
Maßzeichnung
SAIE-M8B-3-F13THR

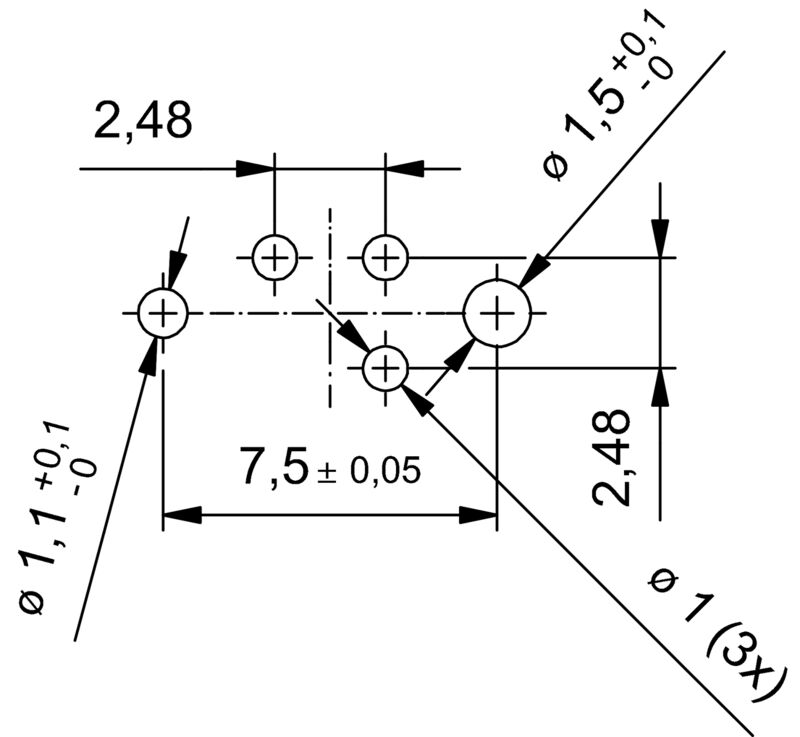

Leiterplatten-Layout
SAIE-M8B-3-F13THR
Polbild
M8

SAIE-M8B-3-F13THR

Einbaustecker, M8, Montagegewinde: M10, Polzahl: 3, Litzen-/Kabellänge:

Art.-Nr. 2422830000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 16
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Datos técnicos del conector para circuito impreso Allgemeine Daten Werkstoffdaten Systemkennwerte Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Einbaustecker, M8, Montagegewinde: M10, Polzahl: 3, Litzen-/Kabellänge:
Best.-Nr.
2422830000
Art
SAIE-M8B-3-F13THR
GTIN (EAN)
4050118429923
Množství
25 Stück

Abmessungen und Gewichte

Net weight
6,301 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Datos técnicos del conector para circuito impreso

Codierung
M8 = none
Einbauhöhe
13 mm
Gehäuse
Femmina M8
Gehäuseoberfläche
nickel-plated
Montageart
Mocowanie z przodu
Montagegewinde
M10
Polzahl
3
Schirmanschluss
Nein
Nennspannung
60 V
Nennspannung
60 V (3-polig) / 30 V (4-,5- und 8-polig)
Nennstrom
4 A
Nennstrom
4 A
Temperaturbereich
-30…80 °C
Schutzart
IP67
Kontaktoberfläche
Au (Gold)
Gehäusebasismaterial
CuZn
vernickelt
Connection thread
M8
Anzugsdrehmoment
M8: 0,5 Nm
Mounting thread
M10
Montagedrehmoment
  • max.:
    0,8 Nm
Montagedrehmomentbereich
0.8 Nm
Montaje sobre placas c.i.
THT/THR-Lötanschluss
Resistencia del aislamiento
100 MΩ
Verschmutzungsgrad
3 (2 innerhalb des abgedichteten Bereiches)
Steckzyklen
≥ 100
Kontaktmaterial
Cu-leg
Dichtungsmaterial
FPM
Kontermuttermaterial
CuZn, vernickelt
Flanschgehäusematerial
CuZn, vernickelt
Vergussmaterial
PUR

Allgemeine Daten

Polzahl
3
Gehäusebasismaterial
CuZn
vernickelt
Anschlussgewinde
M8
Material de contacto
Cu-leg
Superficie de contacto
Au (Gold)
Montageart
Frontmontage
Schutzart
IP67
Steckzyklen
≥ 100

Werkstoffdaten

Kontaktmaterial
Cu-leg
Kontaktoberfläche
Au (Gold)

Systemkennwerte

Montage auf der Leiterplatte
THT/THR-Lötanschluss
Isolationswiderstand
100 MΩ
Polreihenzahl
1
Polzahl
3
Schutzart
IP67
Steckzyklen
≥ 100

Klassifikationen

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
