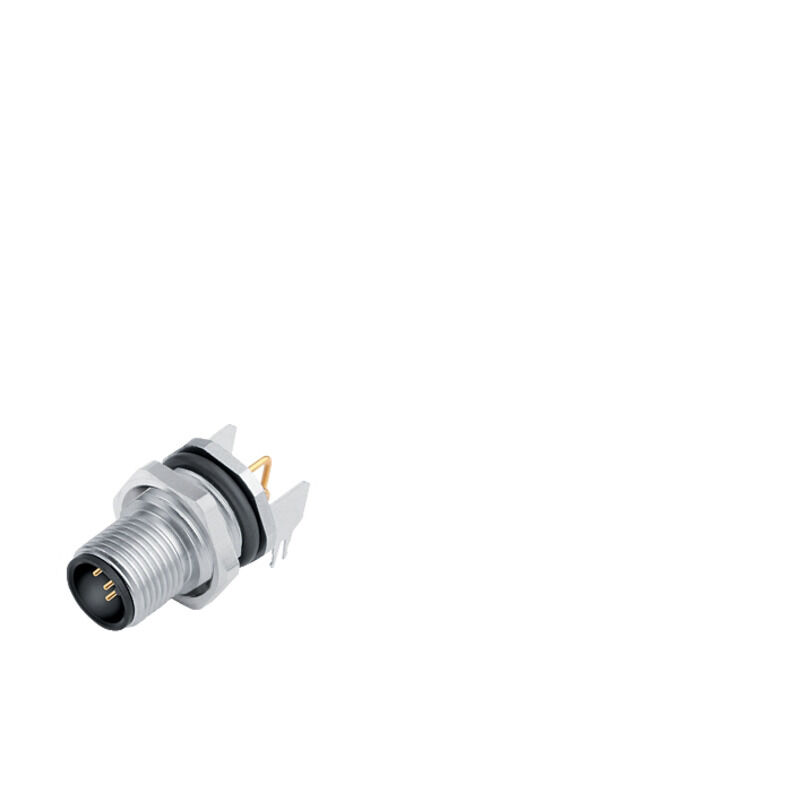

SAIEW-M12S-4S-TL-HW-PG9
Подобно иллюстрации
SAIEW-M12S-4S-TL-HW-PG9
Схема контактов
M12 = A-coded

SAIEW-M12S-4S-TL-HW-PG9

Встраиваемый штекер, M12, Монтажная резьба: , Количество полюсов: 4, Длина жилы / кабеля:

№ продукта 1467750000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 9
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля Технические данные, настраиваемые вставные разъемы Стандарты Общие данные Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Встраиваемый штекер, M12, Монтажная резьба: , Количество полюсов: 4, Длина жилы / кабеля:
Заказ №
1467750000
Тип
SAIEW-M12S-4S-TL-HW-PG9
GTIN (EAN)
4050118273168
Кол.
15 Штука

Размеры и массы

Масса нетто
16,544 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
Terphenyl, hydrogenated 61788-32-7
4,4'-isopropylidenediphenol 80-05-7
SCIP
1852c6ab-96c4-45bf-9300-a5a27aab9a83

Технические характеристики кабеля

Количество контактов
4

Технические данные, настраиваемые вставные разъемы

Вид защиты
IP67
в полностью смонтированном состоянии
Вид соединения
Штифт
Диапазон температур корпуса
-40 … +85 ° C
Кабельный ввод
PG 9
Кодировка
A-кодировка
Количество полюсов
4
Номинальное напряжение
250 V
Номинальный ток
4 A
Номинальный ток
4 А (4- и 5-конт.)/ 2 А (8-конт.)/ 1,5 А (12-конт.)
Основной материал корпуса
Цинковое литье под давлением
Поверхность контакта
позолоченный

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101

Общие данные

Temperature range of housing
-40 … +85 ° C
Zewnętrzna średnica przewodu
-
Вид защиты
IP67
в полностью смонтированном состоянии
Вид соединения
Штифт
Кабельный ввод
PG 9
Кодировка
A-кодировка
Количество полюсов
4
Номинальное напряжение
250 V
Номинальное напряжение
250 В (4-конт.)/ 60 В (5-конт.)/ 30 В (8- и 12-конт.)
Номинальный ток
4 A
Номинальный ток
4 А (4- и 5-конт.)/ 2 А (8-конт.)/ 1,5 А (12-конт.)
Основной материал корпуса
Цинковое литье под давлением
Поверхность контакта
позолоченный
Соединение 1
M12
Соединение 2
Dip soldering
Соединительная резьба
M12

Классификации

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
