SAIL-M12WM12W-CD-6.5A
SAIL-M12WM12W-CD-6.5A
Maßzeichnung
Socket angled
SAIL-M12WM12W-CD-6.5A
Polbild
M12 = A-coded
SAIL-M12WM12W-CD-6.5A
Polbild
M12 = A-coded
SAIL-M12WM12W-CD-6.5A
Schaltbild
SAIL-M12WM12W-CD-6.5A
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12W-CD-6.5A

Dieses Produkt ist bald nicht mehr verfügbar.

Datum der letzten Bestellung: /Date(1790719200000)/

Produit de remplacement: 1062150500

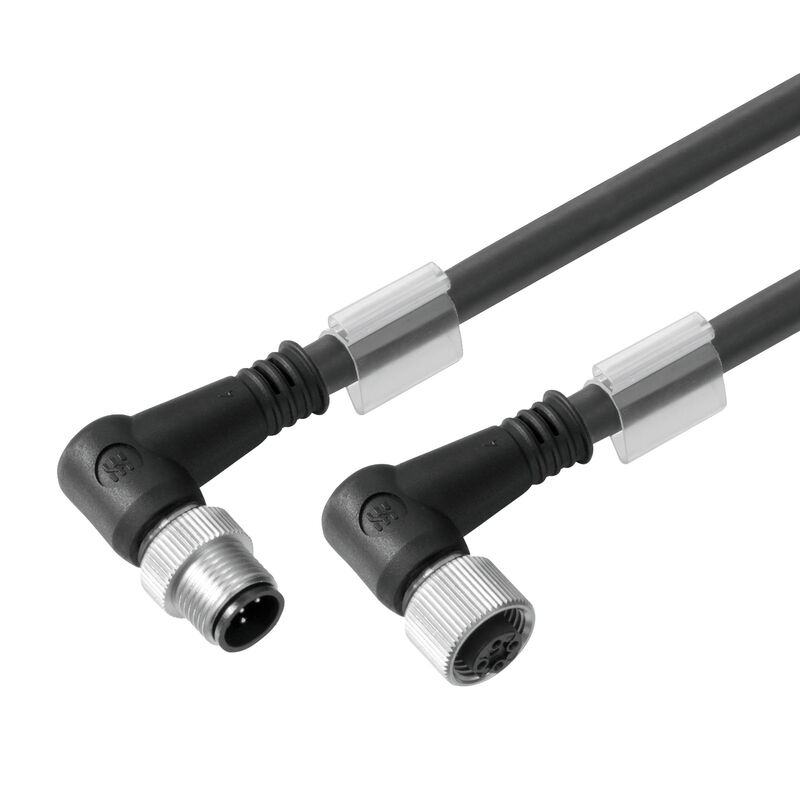

Bus-Leitung, Verbindungsleitung, M12 / M12, Polzahl: 5, 6.5 m, Stift, 90° – Buchse, 90°, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1062150650
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 18
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Kábel műszaki adatai 일반 기술 데이터 Elektrische Eigenschaften Allgemeine Standards Plug, left Plug, right Klassifikationen

Zulassungen

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Allgemeine Bestelldaten

Version
Bus-Leitung, Verbindungsleitung, M12 / M12, Polzahl: 5, 6.5 m, Stift, 90° – Buchse, 90°, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Référence
1062150650
Típus
SAIL-M12WM12W-CD-6.5A
GTIN (EAN)
4050118456851
VPE
1 Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1790719200000)/
Produit de remplacement
[1062150500](~/p/1062150500)

Abmessungen und Gewichte

Longueur
6,5 mm
Länge (inch)
0,256 inch
Nettogewicht
436 g

Umweltanforderungen

Statut de conformité RoHS
Konform mit Ausnahme
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

Accélération
7 m/s²
Blindé
예
Codage couleur
적색
검은색
흰색
파란색
Couleur de la gaine
보라색
Cycles de courbure
5 Mio
Câble hybride
Yes
Diamètre extérieur
6.9 mm ± 0.3 mm
Halogène
Nie
Isolation
PE
Longueur de câble configurable
Nein
Longueur du câble
6,5 m
Matériau de la gaine
PUR
Nombre de conducteurs
5
Nombre de pôles
5
Plage de température, en mouvement
-20...80 °C
Rayon de courbure, mobile
10 x Kabeldurchmesser
Résistance de soudage
Nein
Résistance à la flamme
gemäß IEC 60332-1-2
gemäß UL1581 UL/ CUL FT1
Réticulé par irradiation
Nein
Section du conducteur
0,34 mm²
Section max. du conducteur (Impression/en ligne)
2 x 0,34 mm² + 2 x 0,22 mm²
Tenue aux huiles
EN 50363-10-2
Tropicalisé (résistant aux perles de soudure)
Nein
Utilisation sur chaîne porte-câbles
Ja
Vitesse
180 m/min

일반 기술 데이터

Codage
A-코딩
Dugaszolási ciklusok
≥ 100
Filetage du raccordement
M12 / M12
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+80 °C
LED
Nein
Meghúzási nyomaték
M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Messing, vernickelt
Névleges feszültség
125 V
Névleges áram
4 A
Surface du contact
vergoldet
Szennyezés súlyossága
3
Változat
Stift, 90° – Buchse, 90°
Védelmi osztály
IP67
áthidalt
Nein
Érintkező anyaga
CuZn35PB2

Elektrische Eigenschaften

Tension nominale
125 V

Allgemeine Standards

Norme de connecteur
IEC 61076-2-101
Nº de certificat (cULus)
E307231

Plug, left

Csatlakozó, bal
M12, A-coded, Number of poles: 5, IP67, male contact, angled 0°, plug, shielded

Plug, right

Csatlakozó, jobb
M12, A-coded, Number of poles: 5, IP67, female contact, angled 0°, plug, shielded

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
