SAIL-M8BGR-3-3.0U
SAIL-M8BGR-3-3.0U

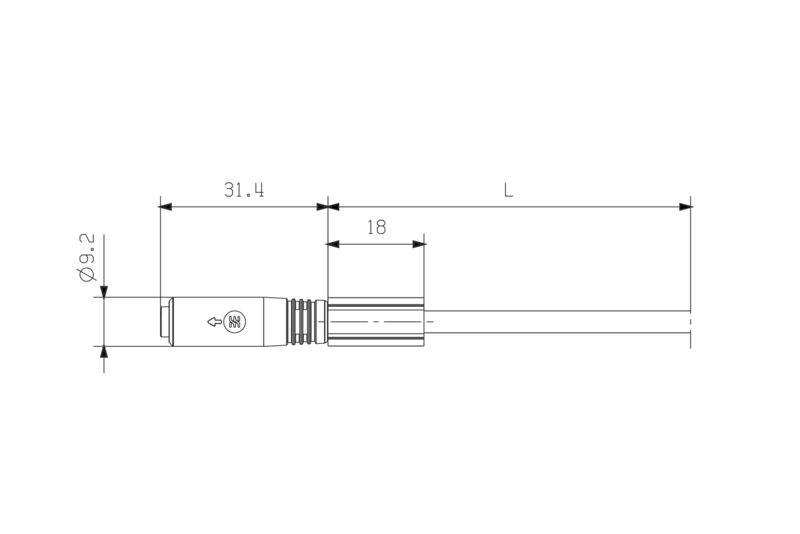

Rysunek wymiarowy
Straight socket
SAIL-M8BGR-3-3.0U
Schemat biegunów
Socket
SAIL-M8BGR-3-3.0U
Schemat połączeń

SAIL-M8BGR-3-3.0U

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M8, Liczba biegunów : 3, 3 m, złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1827020300
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Akcesoria 6 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla General technical data Właściwości elektryczne Standardy ogólne Normy wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M8, Liczba biegunów : 3, 3 m, złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
1827020300
Typ
SAIL-M8BGR-3-3.0U
GTIN (EAN)
4032248331178
Ilość
1 szt.

Wymiary i masa

Średnica
3,6 mm
Masa netto
67,76 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Antal poler
3
Codifica a colori
brown
blue
black
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Cykle gięcia
5 Mio
Drain wire integrated
No
Długość kabla
3 m
Ekranowane
No
Halogenki
Nem
Irradiation crosslinked
No
izolacja
PP
kolor płaszcza
black (similar to RAL 9005)
Konfigurowalna długość kabla
Nie
Materiał płaszcza
PUR
Odporne na hydrolizę i działanie mikroorganizmów
Tak
Odporność na olej
Tak
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Outside diameter
3.6 mm + 0.15 mm
promień zgięcia min., ruchomy
10 x średnica kabla
promień zgięcia, min., ułożony na stałe
5 x średnica kabla
Przekrój żyły
0,25 mm²
Przydatność do łańcucha ciągowego
Tak
Przyspieszenie
5 m/s²
Prędkość
3,33 m/s
Resistencia a chispas de soldadura
Nie
Temperature range, moving
-25...60 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20549 (80 °C / 300 V)
Длина скручивания
1 m
비틀림 저항
180 °/m
비틀림 지점 휨 주기
> 5 Mio.
온도 범위, 고정
-50...80 °C
용접 비드 내성
Nie

General technical data

Cykle wpinania
≥ 100
kodowanie
A-kodad
LED
Nie
Materiał pierścienia gwintowanego
PUR
Napięcie znamionowe
60 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
Stopień ochrony
IP65 (po podłączeniu)
Stopień zanieczyszczenia
3
Wykonanie
złącze żeńskie, proste
Zakres temperatury obudowy
-25…+85 °C
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M8

Właściwości elektryczne

Napięcie znamionowe
60 V
Opór izolacji
108 Ω

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-104
Nr certyfikatu (cULus)
E307231

Normy

Norma dot. łączników wtykowych
IEC 61076-2-104

wtyki lewe

Wtyk po lewej
M8, IP69, styk żeński, prosty, Tworzywo sztuczne, nieekranowane

wtyki prawe

Wtyk po prawej
Wolny koniec przewodu

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
