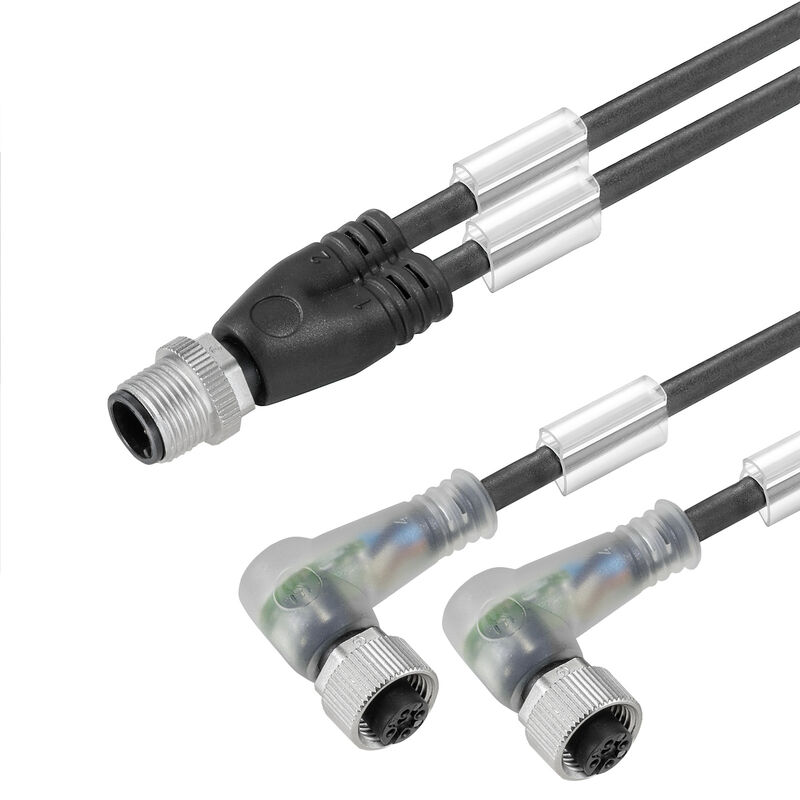

SAIL-ZW-M12BW-3L10U
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M12, Pólusok száma : 3, 10 m, Ikervezeték, csatlakozódugó, egyenes, 2x hüvely (mama) , hajlított, árnyékolt: Nem, LED: Igen, Köpeny anyaga: PUR, Halogén: Nem
Cikkszám
1912111000
Tulajdonságok
| Változat | Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M12, Pólusok száma : 3, 10 m, Ikervezeték, csatlakozódugó, egyenes, 2x hüvely (mama) , hajlított, árnyékolt: Nem, LED: Igen, Köpeny anyaga: PUR, Halogén: Nem |
| Rendelési szám | 1912111000 |
| Típus | SAIL-ZW-M12BW-3L10U |
| GTIN (EAN) | 4032248744305 |
| Qty. | 1 Darab |
| Nettó tömeg | 176 g |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| A következő kábeltartókhoz: | Igen |
| Csavarás hossza | 1 m |
| Csavarási ellenállás | 360 °/m |
| Gyorsulás | 5 m/s² |
| Hajlítási ciklusok | 12 millió |
| Hajlítási ciklusok csavart | > 5 Mio. |
| Hajlítási sugár, min., mozgó | 10 x kábelátmérő |
| Hajlítási sugár, min., álló | 5 x kábelátmérő |
| Halogén | Nem |
| Hegesztési szikrákkal szembeni ellenállás | Nem |
| Hegesztésnek ellenálló | Nem |
| Hidrolízis és mikróba-ellenálló | Igen |
| Konfigurálható kábelhossz | Nem |
| Kábelhossz | 10 m |
| Köpeny anyaga | PUR |
| Köpeny színe | fekete |
| Külső bevonat az UL AWM stílusnak megfelelően | 20549 (80 °C / 300 V) |
| LABS-mentes | Igen |
| Lángterjedéssel szembeni ellenállás |
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2 |
| Olajokkal szembeni ellenállás | in accordance with IEC 60811:404 |
| Outside diameter | 4.3 mm ± 0.2 mm |
| Pólusok száma | 3 |
| Sebesség | 5 m/s |
| Szigetelés | PP |
| Színkód gyűrű |
Barna
Kék Fekete |
| Temperature range, moving | -25...80 °C |
| Temperature range, stationary | -40...80 °C |
| árnyékolt | Nem |
| Ér, az UL AWM stílusnak megfelelően | 10493 (80 °C / 300 V) |
| Érkeresztmetszet | 0,34 mm² |
| AF mérete | 12 mm |
| Csatlakozási menet | M12 / M12 |
| Dugaszolási ciklusok | ≥ 100 |
| Ház fő anyaga | PUR |
| Ház hőmérsékleti tartománya | -25…+85 °C |
| Kódolás | A kódolású |
| LED | Igen |
| Meghúzási nyomaték | M12: 0,8 - 1,2 Nm |
| Menetes gyűrű anyaga | Cink présöntvény |
| Névleges feszültség | 24 V |
| Névleges áram | 4 A |
| Szennyezés súlyossága | 3 |
| Szigetelés erőssége | 108 Ω |
| Változat |
Ikervezeték, csatlakozódugó, egyenes
2x hüvely (mama) , hajlított |
| Védelmi osztály |
IP67
IP68 becsavart állapotban IP65 IP66 |
| áthidalt | Nem |
| Érintkező felület | Aranyozott |
| Névleges feszültség | 24 V |
| Szigetelés erőssége | 108 Ω |
| Csatlakozó, standard | IEC 61076-2-101 |
| Tanúsítvány száma (cULus) | E307231 |
| Csatlakozó, standard | IEC 61076-2-101 |
| Csatlakozó, bal | M12, A kódolású, IP68, dugós érintkező, egyenes, Műanyag, árnyékolatlan |
| Csatlakozó, jobb | M12, A kódolású, IP68, hüvelyes érintkező, 90°-os szög, Műanyag, árnyékolatlan, M12, A kódolású, IP68, hüvelyes érintkező, 90°-os szög, Műanyag, árnyékolatlan |
| Illusztráció címe 04 | Méretrajz |
| Kép alcím-04 | Angled socket |
| Illusztráció címe 05 | Póluskiosztás |
| Kép alcím-05 | Twin male connector |
| Illusztráció címe 06 | Póluskiosztás |
| Kép alcím-06 | Socket |
| Illusztráció címe 08 | Az ideális szerszám: Screwty ® nyomaték funkcióval |
| Kép alcím-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1912111000) |
| Product Change Notification |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9,1 | 27-06-03-13 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E307231 |
