Tulajdonságok

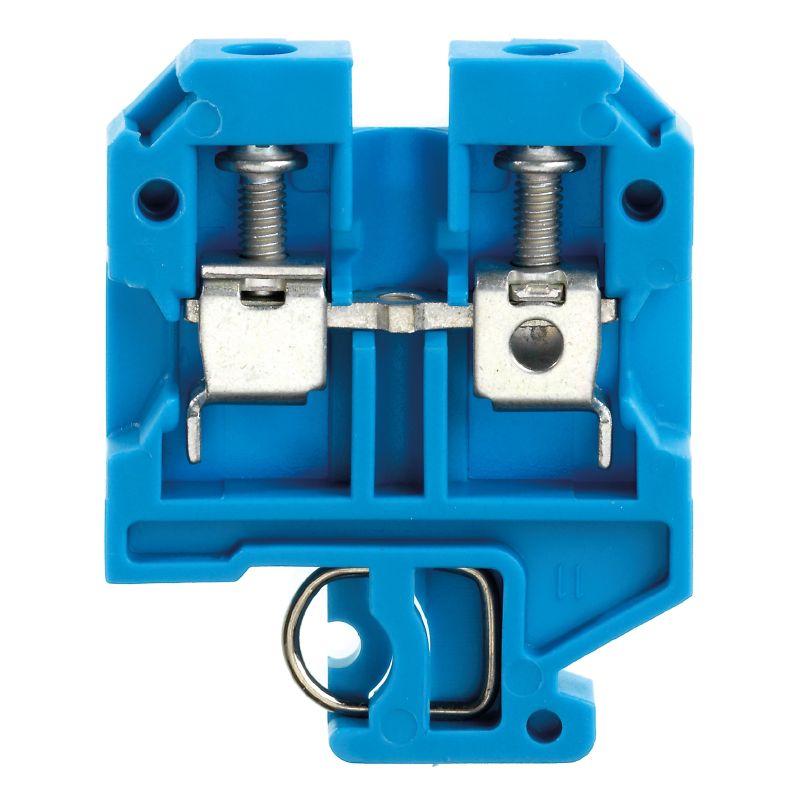

| Változat | Átvezető sorkapocs, Csavaros csatlakozás, kék, 6 mm², 41 A, 800 V, Csatlakozások száma: 2, Szintek száma: 1, TS 32, V-2, PA 66, 100 °C |
| Rendelési szám | 0193280000 |
| Típus | SAK 6N BL |
| GTIN (EAN) | 4008190020644 |
| Qty. | 100 Darab |
| Mélység | 49 mm |
| Mélység (coll) | 1,929 inch |
| Magasság | 40 mm |
| Magasság (coll) | 1,575 inch |
| Szélesség | 8 mm |
| Szélesség (coll) | 0,315 inch |
| Nettó tömeg | 14,52 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Üzemi hőmérsékleti tartomány | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 100 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | PA 66 |
| Szín | kék |
| UL 94 éghetőségi osztály | V-2 |
| Tanúsítvány száma (ATEX) | TUEV18ATEX8207U |
| Tanúsítvány száma (IECEX) | IECEXTUR18.0017U |
| Max. feszültség (ATEX) | 550 V |
| Áram (ATEX) | 41 A |
| Vezetékkeresztmetszet, max. (ATEX) | 10 mm² |
| Max. feszültség (IECEX) | 550 V |
| Áram (IECEX) | 41 A |
| Vezetékkeresztmetszet, max. (IECEX) | 10 mm² |
| Üzemi hőmérsékleti tartomány | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| EN 60079-7 jelölés | Ex eb II C Gb |
| 2014/34/EU címke | II 2 G D |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 32 |
| N funkció | Igen |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Hasonló kapcsok száma | 1 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Telepítési útmutató | Közvetlen rögzítés |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max. | 6 mm² |
| Biztosítócsavar | M 3.5 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 12 mm |
| Iker érvéghüvelyek, max. | 4 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 4,0 x 0,8 mm |
| Meghúzási nyomaték, max. | 1,6 Nm |
| Meghúzási nyomaték, min. | 1,2 Nm |
| Mérőeszköz, IEC 60947-1 | A5 |
| Nyomaték nagysága DMS elektromos csavarhúzóval | 3 |
| Rögzítési tartomány, névleges csatlakozás, max. | 10 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,33 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 22 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 10 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| C feszültség nagyság (CSA) | 600 V |
| C áram nagyság (CSA) | 47 A |
| Tanúsítvány száma (CSA) | 154685-1501714 |
| Vezeték keresztmetszet, max. (CSA) | 8 AWG |
| Vezeték keresztmetszet, min. (CSA) | 20 AWG |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 32 |
| Telepítési útmutató | Közvetlen rögzítés |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 22 |
| Névleges keresztmetszet | 6 mm² |
| Névleges feszültség | 800 V |
| Névleges DC feszültség | 800 V |
| Névleges áram | 41 A |
| Áram maximum vezetékoknál | 57 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,78 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,31 W |
| Szennyezés súlyossága | 3 |
| C feszültség nagyság (UR) | 600 V |
| C áram nagyság (UR) | 40 A |
| Tanúsítvány száma (UR) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (UR) | 8 AWG |
| Vezetékméret, gyári vezetékezés, min. (UR) | 22 AWG |
| Vezetékméret, terepi vezetékezés, max. (UR) | 8 AWG |
| Vezetékméret, terepi vezetékezés, min. (UR) | 22 AWG |
| Approval/Certificate/Document of Conformity |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35429)
[CFAT SAK 6N](https://mdcop.weidmueller.com/mediadelivery/asset/900_207086) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253945) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89281) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153736) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207097) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207098) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36614) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58841) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0193280000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0193280000) |
| Product Change Notification | [20210308 Technical Change SAK PA 32](https://mdcop.weidmueller.com/mediadelivery/asset/900_200383) |
| User Documentation |
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI SAK 6N/32](https://mdcop.weidmueller.com/mediadelivery/asset/900_207104) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Jóváhagyások |             |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E60693 |
| Tanúsítvány száma (cURusEX) | E184763 |
Tartozékok
-
Cikkszám:2007130000Csomagolási egység:500 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Weidmueller, fehér
-
Cikkszám:1609850000Csomagolási egység:180 Darab
Dekafix, Sorkapocs jelölő, 5 x 6.5 mm, Raszter mm-ben (P): 6.50 Weidmueller, Vevőspecifikus
-
Cikkszám:0292500000Csomagolási egység:100 Darab
Rögzítőcsavar (kapocs), 3.00 mm, Acél, Mélység: 4.8 mm, Szélesség: 4.8 mm, Magasság: 25 mm
-
Cikkszám:0128900000Csomagolási egység:100 Darab
Rögzítőcsavar (kapocs), 3.00 mm, Poliamid 66, Mélység: 4.8 mm, Szélesség: 4.8 mm, Magasság: 22 mm
-
Cikkszám:1609820000Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 6 mm, Raszter mm-ben (P): 6.00 Weidmueller, fehér
-
Cikkszám:1632450000Csomagolási egység:25 Darab
Tesztadapter (kapocs), 1.5 mm², 250 V, 0.2 A
-
Cikkszám:0456700000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 41 A, Pólusszám: 2, Raszter mm-ben (P): 6.00, Szigetelt: Nem, Szélesség: 13.9 mm
-
Cikkszám:0456800000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 41 A, Pólusszám: 3, Raszter mm-ben (P): 6.00, Szigetelt: Nem, Szélesség: 21.8 mm
-
Cikkszám:0457000000Csomagolási egység:20 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 41 A, Pólusszám: 10, Raszter mm-ben (P): 8.00, Szigetelt: Nem, Szélesség: 77.1 mm
-
Cikkszám:0456900000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 41 A, Pólusszám: 4, Raszter mm-ben (P): 6.00, Szigetelt: Nem, Szélesség: 29.7 mm
-
Cikkszám:1046350000Csomagolási egység:800 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Raszter mm-ben (P): 8.00 Weidmueller, fehér
-
-
-
Cikkszám:0105100000Csomagolási egység:20 Darab
Véglemez (kapcsok), sötétbézs, Magasság: 40 mm, Szélesség: 1.5 mm, V-0, Wemid
-
Cikkszám:0117910000Csomagolási egység:20 Darab
Véglemez (kapcsok), Világosszürke, Magasság: 40 mm, Szélesség: 1.5 mm, V-2, PA 66
-
Cikkszám:0117980000Csomagolási egység:20 Darab
Véglemez (kapcsok), kék, Magasság: 40 mm, Szélesség: 1.5 mm, V-2, PA 66
-
Cikkszám:0117900000Csomagolási egység:20 Darab
Véglemez (kapcsok), piros, Magasság: 40 mm, Szélesség: 1.5 mm, V-2, PA 66
-
Cikkszám:0117960000Csomagolási egység:20 Darab
Véglemez (kapcsok), bézs, Magasság: 40 mm, Szélesség: 1.5 mm, V-2, PA 66
-
Cikkszám:0517960000Csomagolási egység:20 Darab
SCHT, Sorkapocs jelölő, 39.3 x 8 mm, Raszter mm-ben (P): 7.00 Weidmueller, fehér
-
Cikkszám:0130180000Csomagolási egység:20 Darab
Elválasztó lemez (kapocs), kék, Magasság: 50 mm, Szélesség: 1.5 mm, V-2, PA 66
-
Cikkszám:0319160000Csomagolási egység:100 Darab
Kis elválasztó (kapocs), PA 66, bézs, Folyamatos üzemi hőmérséklet., max.: 100 °C
-
Cikkszám:1609840000Csomagolási egység:900 Darab
Dekafix, Sorkapocs jelölő, 5 x 6.5 mm, Raszter mm-ben (P): 6.50 Weidmueller, fehér
-
Cikkszám:1609830000Csomagolási egység:200 Darab
Dekafix, Sorkapocs jelölő, 5 x 6 mm, Raszter mm-ben (P): 6.00 Weidmueller, Vevőspecifikus
-
Cikkszám:0221200000Csomagolási egység:10 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 32 A, Pólusszám: 15, Raszter mm-ben (P): 7.90, Szigetelt: Nem, Szélesség: 116.6 mm
-
Cikkszám:0338300000Csomagolási egység:20 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 41 A, Pólusszám: 10, Raszter mm-ben (P): 7.90, Szigetelt: Nem, Szélesség: 77.1 mm
-
Cikkszám:0194500000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 57 A, Pólusszám: 4, Raszter mm-ben (P): 7.90, Szigetelt: Nem, Szélesség: 29.7 mm
-
Cikkszám:0194300000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 41 A, Pólusszám: 2, Raszter mm-ben (P): 7.90, Szigetelt: Nem, Szélesség: 13.9 mm
-
Cikkszám:0194400000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 41 A, Pólusszám: 3, Raszter mm-ben (P): 7.90, Szigetelt: Nem, Szélesség: 21.8 mm
-
Cikkszám:1856740000Csomagolási egység:800 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Raszter mm-ben (P): 8.00 Weidmueller, fehér
-
Cikkszám:0196600000Csomagolási egység:50 Darab
Kapocsfedél, sárga, PVC, Magasság: 25 mm, Szélesség: 31.6 mm, Mélység: 1 mm, V-2
-
-
-
Cikkszám:0135900000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 32 A, Pólusszám: 2, Raszter mm-ben (P): 6.50, Szigetelt: Nem, Szélesség: 1.5 mm
-
Cikkszám:0285100000Csomagolási egység:50 Darab
Csatlakozóhüvely (kapocs), becsavart állapotban, Szélesség: 5, Magasság: 5 mm, Mélység: 17.5 mm, Pólusszám: 1, Cu Zn
-
Cikkszám:1856750000Csomagolási egység:160 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Raszter mm-ben (P): 8.00 Weidmueller, Vevőspecifikus
-
Cikkszám:1046370000Csomagolási egység:160 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Raszter mm-ben (P): 8.00 Weidmueller, Vevőspecifikus
-
Cikkszám:2007120000Csomagolási egység:600 Darab
Dekafix, Sorkapocs jelölő, 5 x 6 mm, Weidmueller, fehér
-
Cikkszám:1609801044Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, fehér
