SL-SMT 7.62HP/03/180LF 2.1SN BK BX

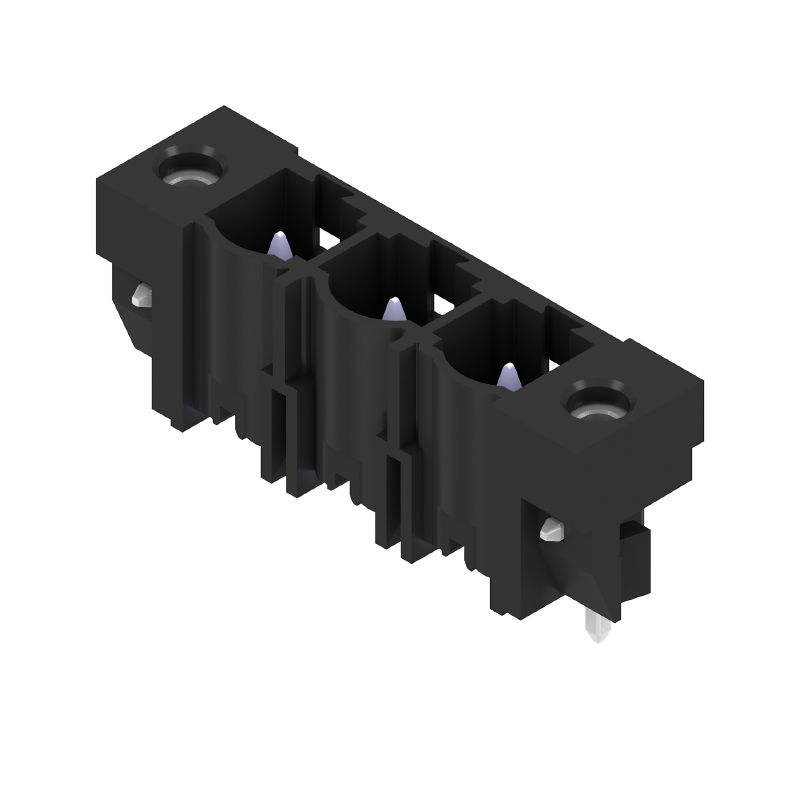

Product image
SL-SMT 7.62HP/03/180LF 2.1SN BK BX
Product image

SL-SMT 7.62HP/03/180LF 2.1SN BK BX

Preliminary product data!

Tämä tuote ei ole vielä saatavana .

Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 3, 180°, Pájecí kolík, délka (l): 2.1 mm, pocínované, černá, Box

Tuotteen tunnus 3114370000
Lataa tietosivu Productdownloads
On vastine kohteelle 3 Samankaltaiset tuotteet 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Temperaturen Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Nenndaten nach CSA Rated data acc. to UL 1059 Balení Important note Classifications

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 3, 180°, Pájecí kolík, délka (l): 2.1 mm, pocínované, černá, Box
Order No.
3114370000
Type
SL-SMT 7.62HP/03/180LF 2.1SN BK BX
GTIN (EAN)
4099987204187
Qty.
ST
Product data
IEC: 630 V / 29 A
UL: 300 V / 20 A
Packaging
Box

Rozměry a hmotnosti

Depth
8,4 mm
Hloubka (v palcích)
0,331 inch
Height
13,9 mm
Height (inches)
0,547 inch
Height of lowest version
11,8 mm
Width
31,72 mm
Breite (inch)
1,249 inch
Net weight
2,2 g

Temperaturen

Dauergebrauchstemperatur, min.
−25 °C
Dauergebrauchstemperatur, max.
100 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Parametry systému

Product family
OMNIMATE Power - řada BL/SL 7,62HP
Type of connection
Board connection
Mounting onto the PCB
THT solder connection
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Outgoing elbow
180°
Number of poles
3
Number of solder pins per pole
1
Solder pin length (l)
2,1 mm
Solder pin dimensions
1,0 x 1,0 mm
Solder pin dimensions = d tolerance
+0,01 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 in mm
15,24 mm
L1 en pouce
0,6 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché
Degré de protection
IP10
Kódolható
Igen
Coppia di serraggio per flangia a vite, min.
0,15 Nm
Coppia di serraggio per flangia a vite, max.
0,25 Nm
Cicli di inserimento
25

Údaje o materiálu

Insulating material
LCP GF
Colour
černá
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact material
Aleación de Cu
Contact surface
étamé
Structure en couches du raccordement soudé
1...3 µm Ni / 2...4 µm Sn mat
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn mat
Temperatura di magazzinaggio, min.
−40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
−50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
−25 °C
Campo della temperatura di montaggio, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
29 A
Rated current, max. number of poles (Tu=20°C)
26 A
Rated current, min. number of poles (Tu=40°C)
25 A
Rated current, max. number of poles (Tu=40°C)
21 A
Rated voltage for surge voltage class / pollution degree II/2
630 V
Rated voltage for surge voltage class / pollution degree III/2
500 V
Rated voltage for surge voltage class / pollution degree III/3
400 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Short-time withstand current resistance
3 x 1s mit 180 A
Clearance, min.
6,5 mm
Creepage distance, min.
8,1 mm

Nenndaten nach CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group C / CSA)
20 A
Rated current (Use group D / CSA)
5 A

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group C / UL 1059)
20 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
6,5 mm
Creepage distance, min.
11,2 mm
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

Balení

Packaging
Box

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
