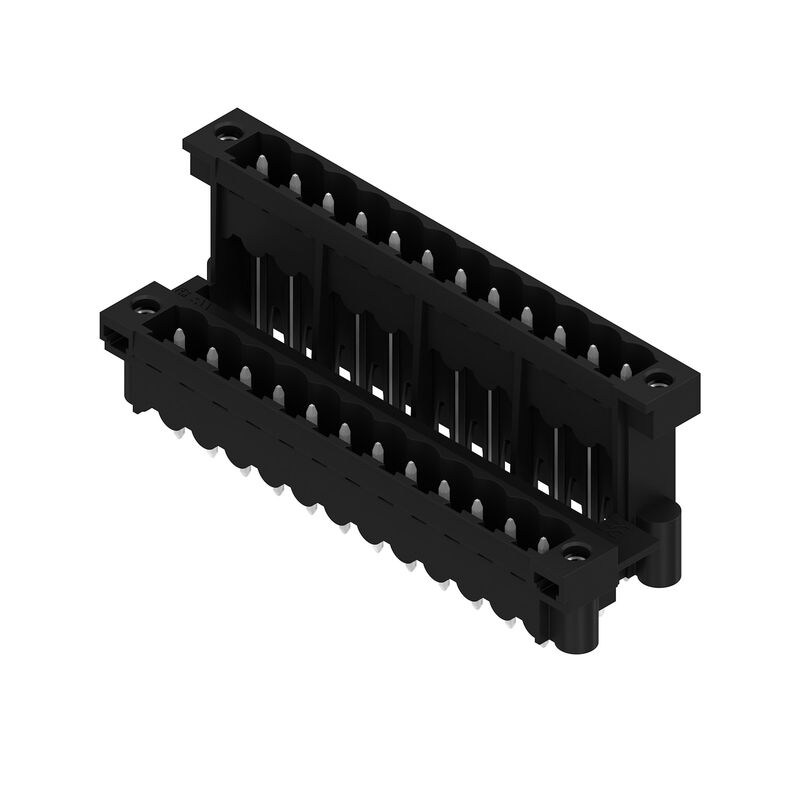

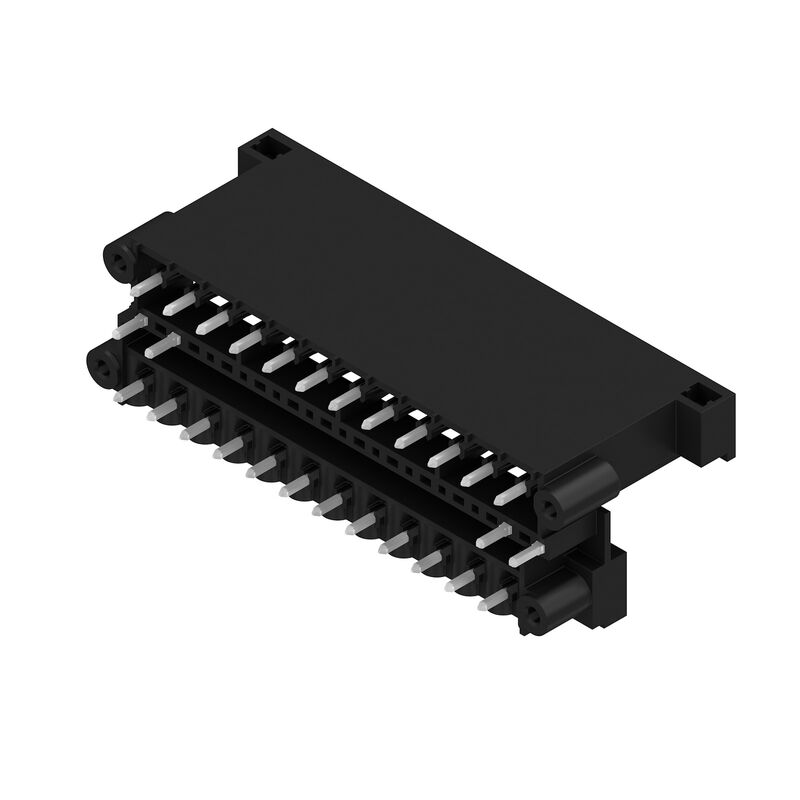

SLDV-THR 5.08/24/180FLF 3.2SN BK BX
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat / forrasztható peremes aljzat, THT/THR-forrasztott csatlakozással, 5.08 mm, Pólusszám: 24, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat / forrasztható peremes aljzat, THT/THR-forrasztott csatlakozással, 5.08 mm, Pólusszám: 24, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz |
| Rendelési szám | 1829110000 |
| Típus | SLDV-THR 5.08/24/180FLF 3.2SN BK BX |
| GTIN (EAN) | 4032248335800 |
| Qty. | 16 Darab |
| Termékadatok |
IEC: 400 V / 15 A UL: 300 V / 10 A |
| Csomagolás | Doboz |
| Mélység | 23,67 mm |
| Mélység (coll) | 0,932 inch |
| Magasság | 29,36 mm |
| Magasság (coll) | 1,156 inch |
| Legalacsonyabb változat magassága | 26,16 mm |
| Szélesség | 71,12 mm |
| Szélesség (coll) | 2,8 inch |
| Nettó tömeg | 22,5 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Signal - sorozat BL/SL 5.08 |
| Csatlakozás típusa | Áramköri lap csatlakozás |
| Felszerelés NYÁK-ra | THT/THR-forrasztott csatlakozással |
| Raszter mm-ben (P) | 5,08 mm |
| Raszter inch-ben (P) | 0,2 " |
| Kimenő könyök | 180° |
| Pólusszám | 24 |
| Forrasztótüskék száma pólusonként | 1 |
| Forrasztótüske hossza (l) | 3,2 mm |
| Forrasztótüske tűrése | 0 / -0,3 mm |
| Forrasztótüske méretei |
d = 1,2 mm
Nyolcszögletű |
| Forrasztószem lyukátmérő (D) | 1,5 mm |
| Forrasztószem lyukátmérő tűrés (D) | + 0,1 mm |
| L1, mm | 55,88 mm |
| L1, inch | 2,2 " |
| Sorok száma | 2 |
| Érintkezősorok száma | 2 |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 dugaszolva / IP 10 nem dugaszolva |
| Védelmi osztály | IP20 |
| Térfogati ellenállás | ≤5 mΩ |
| Kódolható | Igen |
| Dugaszolási erő/pólus, max. | 10 N |
| Húzóerő / pólus, max. | 7,5 N |
| Szigetelőanyag | LCP GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | IIIa |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Forrasztott csatlakozás rétegszerkezete | 1...3 µm Ni / 2...4 µm Sn matt |
| Dugaszolható csatlakozás rétegszerkezete | 1...3 µm Ni / 2...4 µm Sn matt |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, max. | 100 °C |
| Hőmérsékleti tartomány, telepítés, max. | 100 °C |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 15 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 10,5 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 13 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 9 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 400 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 320 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 250 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 4 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 4 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 4 kV |
| Rövid idejű határáram ellenállás | 1 x 1s mit 120 A |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 200039-1121690 |
| Névleges feszültség (B felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 300 V |
| Névleges áram (B felhasználási csoport / CSA) | 10 A |
| Névleges áram (D felhasználási csoport / CSA) | 10 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Intézet (UR) | UR |
| Tanúsítvány száma (UR) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 10 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 30 mm |
| VPE szélesség | 135 mm |
| VPE magasság | 190 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Approval/Certificate/Document of Conformity | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70871) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1829110000) |
| Product Change Notification |
[Anpassung Verpackung SLDV-THR_5.08](https://mdcop.weidmueller.com/mediadelivery/asset/900_302008)
[Change of packaging_ SLDV-THR 5.08](https://mdcop.weidmueller.com/mediadelivery/asset/900_302009) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| White paper surface mount technology | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9,1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E60693 |
