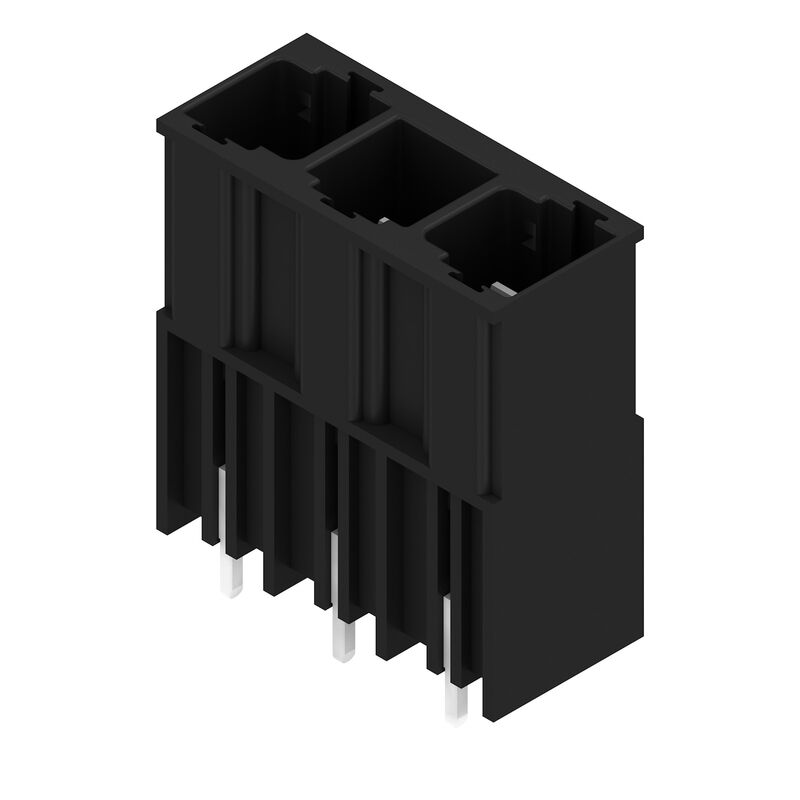

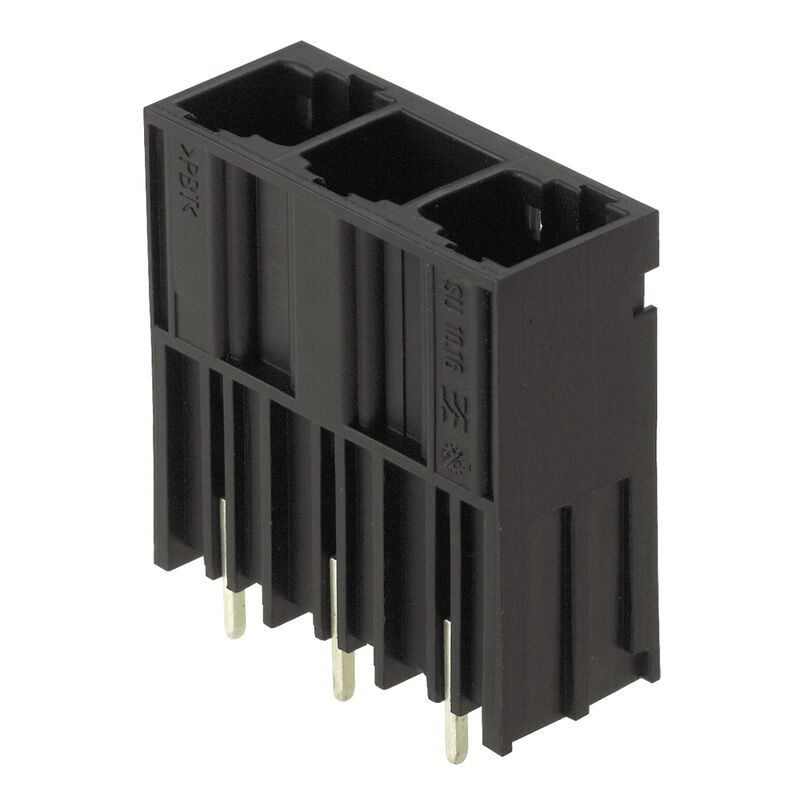

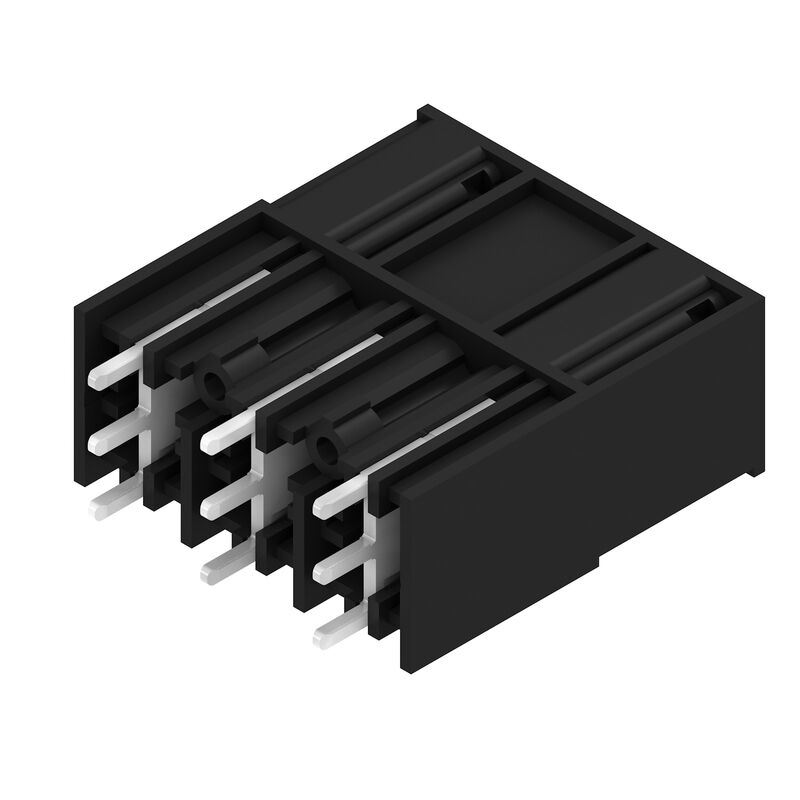

SU 10.16HP/03/180G 3.5AG BK BX
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 10.16 mm, Pólusszám: 3, 180°, Forrasztótüske hossza (l): 3.5 mm, ezüstözött, fekete, Doboz
Cikkszám
1813420000
Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 10.16 mm, Pólusszám: 3, 180°, Forrasztótüske hossza (l): 3.5 mm, ezüstözött, fekete, Doboz |
| Rendelési szám | 1813420000 |
| Típus | SU 10.16HP/03/180G 3.5AG BK BX |
| GTIN (EAN) | 4032248297610 |
| Qty. | 60 Darab |
| Termékadatok |
IEC: 1000 V / 78.3 A UL: 300 V / 60 A |
| Csomagolás | Doboz |
| Nettó tömeg | 11,183 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Power - BU/SU 10.16HP sorozat |
| Csatlakozás típusa | Áramköri lap csatlakozás |
| Felszerelés NYÁK-ra | THT-forrasztott csatlakozás |
| Raszter mm-ben (P) | 10,16 mm |
| Raszter inch-ben (P) | 0,4 " |
| Kimenő könyök | 180° |
| Pólusszám | 3 |
| Forrasztótüskék száma pólusonként | 3 |
| Forrasztótüske hossza (l) | 3,5 mm |
| Forrasztótüske tűrése | +0,1 / -0,3 mm |
| Forrasztótüske méretei | 1,2 x 1,1 mm |
| Forrasztótüske méretei=d Tűrés | +0,1 / -0,1 mm |
| Forrasztószem lyukátmérő (D) | 1,6 mm |
| Forrasztószem lyukátmérő tűrés (D) | + 0,1 mm |
| L1, mm | 20,32 mm |
| L1, inch | 0,8 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Érintésvédelem a DIN VDE 57 106 szerint | Érintésbiztos dugaszolás |
| Érintésvédelem a DIN VDE 0470 szerint | IP20 dugaszolt |
| Térfogati ellenállás | 2,00 mΩ |
| Kódolható | Igen |
| Szigetelőanyag | PBT GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | IIIa |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 200 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ezüstözött |
| Forrasztott csatlakozás rétegszerkezete | ≥ 3 µm Ag |
| Dugaszolható csatlakozás rétegszerkezete | ≥ 3 µm Ag |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 120 °C |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 78,3 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 67,9 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 70,6 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 61,3 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 690 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 8 kV |
| Rövid idejű határáram ellenállás | 3 x 1s 1000 A-rel |
| Hézag, min. | 8,9 mm |
| Kúszóút, min. | 10,5 mm |
| Névleges feszültség (B felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 600 V |
| Névleges áram (B felhasználási csoport / CSA) | 60 A |
| Névleges áram (C felhasználási csoport / CSA) | 60 A |
| Névleges áram (D felhasználási csoport / CSA) | 5 A |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 600 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 60 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 60 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 5 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Kúszóáramút, min. | 10,5 mm |
| Térköz, min. (UL 1059) | 8,9 mm |
| Csomagolás | Doboz |
| VPE hosszúság | 160 mm |
| VPE szélesség | 95 mm |
| VPE magasság | 80 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
