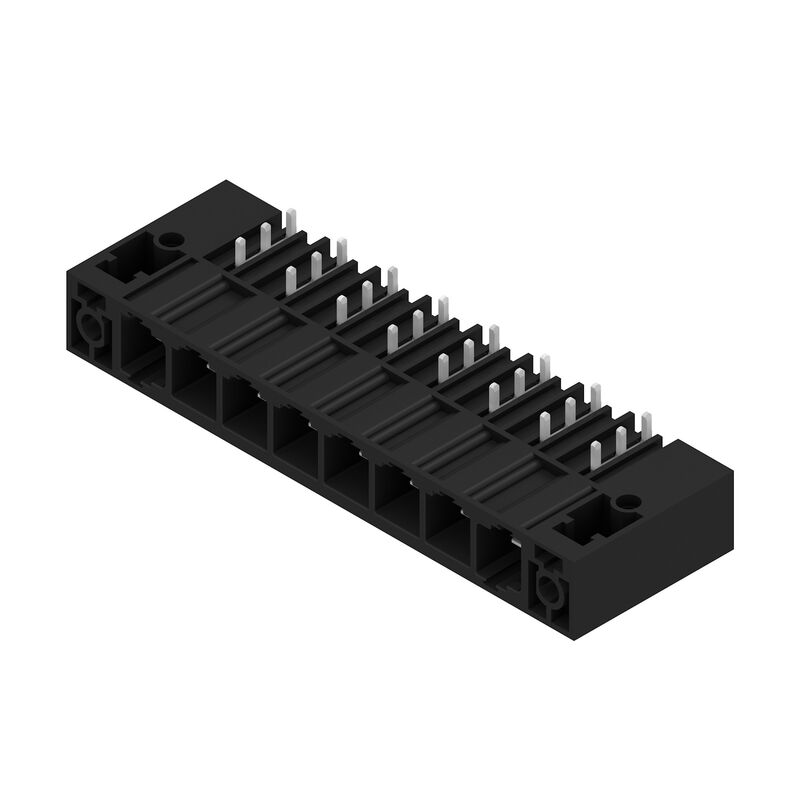

SU 10.16HP/08/270SF 3.5AG BK BX
Produktillustration
SU 10.16HP/08/270SF 3.5AG BK BX
Produktillustration
SU 10.16HP/08/270SF 3.5AG BK BX
Dimensional drawing
SU 10.16HP/08/270SF 3.5AG BK BX
Exempel på användning

SU 10.16HP/08/270SF 3.5AG BK BX

Denna produkt är snart inte tillgänglig längre.

PCB plug-in connector, male header, Screw/clip-on flange, THT solder connection, 10.16 mm, Number of poles: 8, 270°, Solder pin length (l): 3.5 mm, silver-plated, black, Box

Produkt-ID 1851180000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Är en motdel till 1 Använda produkter 5
Сертификаты General ordering data Размеры и массы Environmental Product Compliance System specifications Данные о материалах Номинальные характеристики по IEC Märkdata enligt CSA Märkdata enligt UL 1059 Упаковка Important note Klassificeringar

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
PCB plug-in connector, male header, Screw/clip-on flange, THT solder connection, 10.16 mm, Number of poles: 8, 270°, Solder pin length (l): 3.5 mm, silver-plated, black, Box
Nr zam.
1851180000
Typ
SU 10.16HP/08/270SF 3.5AG BK BX
GTIN (EAN)
4032248382149
Ilość
18 items
Produktparametrar
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Förpackning
Box
Status dostawy
Denna artikel kommer inte längre att finnas i framtiden.
Ostatnia data zamówienia
/Date(1806444000000)/

Размеры и массы

Głębokość
32 mm
Głębokość (cale)
1,26 inch
Wysokość
17,1 mm
Bygghöjd (tum)
0,673 inch
Höjd lägstbyggande
13,6 mm
Szerokość
101,6 mm
Byggbredd (tum)
4 inch
Masa netto
41,75 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System specifications

Rodzina produktów
OMNIMATE Power - series BU/SU 10.16HP
Rodzaj przyłącza
Board connection
montaż na płytce drukowanej
THT lödanslutning
Raster w mm (P)
10,16 mm
Raster w calach (P)
0,4 "
kąt odejścia
270°
Liczba biegunów
8
liczba kołków lutowanych na biegun
3
Długość kołka lutowniczego (l)
3,5 mm
Tolerancja długości kołka lutowniczego
+0,1 / -0,3 mm
Wymiary kołka lutowniczego
1,2 x 1,1 mm
Wymiary kołka lutowniczego = d tolerancja
+0,1 / -0,1 mm
Średnica otworu oczka lutowniczego (D)
1,6 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 in mm
71,12 mm
L1 i tum
2,8 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingersäker instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten
Genomgångsmotstånd (6)
2,00 mΩ
Koderbar
Ja
Åtdragningsmoment för skruvfläns, min.
0,3 Nm
Åtdragningsmoment för skruvfläns, max.
0,4 Nm
Åtdragningsmoment
  • Momenttyp:
    Montageskruv, Kretskort
  • Användningsinformation:
    • Tjocklek:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Åtdragningsmoment:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        2812340000
    • Tjocklek:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Åtdragningsmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        2812340000
    • Tjocklek:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Åtdragningsmoment:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        2812290000

Данные о материалах

Materiał izolacyjny
PBT GF
Barwny
black
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Opór izolacji
≥ 108 Ω
Brännbarhetsklass enligt UL 94
V-0
Materiał styków
Kopparlegering
Powierzchnia styku
försilvrad
Skiktstruktur för lödanslutningen
≥ 3 µm Ag
Struktura warstwowa wtyku
≥ 3 µm Ag
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
78,3 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
67,9 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
70,6 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
61,3 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
690 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
8 kV
odporność na zwarcia
3 x 1s mit 1000 A
Odstęp izolacyjny po izolacji, min.
10,5 mm
Odstęp izolacyjny powietrzny, min.
8,9 mm

Märkdata enligt CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
60 A
Prąd znamionowy (grupa użytkowa C / CSA)
60 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A

Märkdata enligt UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Märkspänning (användargrupp F / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
60 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
60 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
Odniesienie do wartości znamionowych
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.
Odstęp izolacyjny po izolacji, min.
10,5 mm
Odstęp izolacyjny powietrzny, min.
8,9 mm

Упаковка

opakowanie
Box
Długość VPE
351 mm
Szerokość VPE
135 mm
Wysokość VPE
48 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
